АВ

Завеса

Система

отопления

вых

од выход

вход вход

1 - Шаровый запорный кран;

2 - Фильтр грубой очистки;

3 - Соединительный фитинг;

4 - Насос;

5 - Обратный клапан проходной.

6 - Регулируемый вентиль

байпаса клапана;

7 - Трехходовой клапан

с электроприводом;

АВ

Завеса

Система

отопления

вых

од

выход

вход

1 - Шаровый запорный кран;

2 - Фильтр грубой очистки;

3 - Соединительный фитинг;

4 - Регулируемый вентиль байпаса клапана;

5 - Трехходовой клапан с электроприводом.

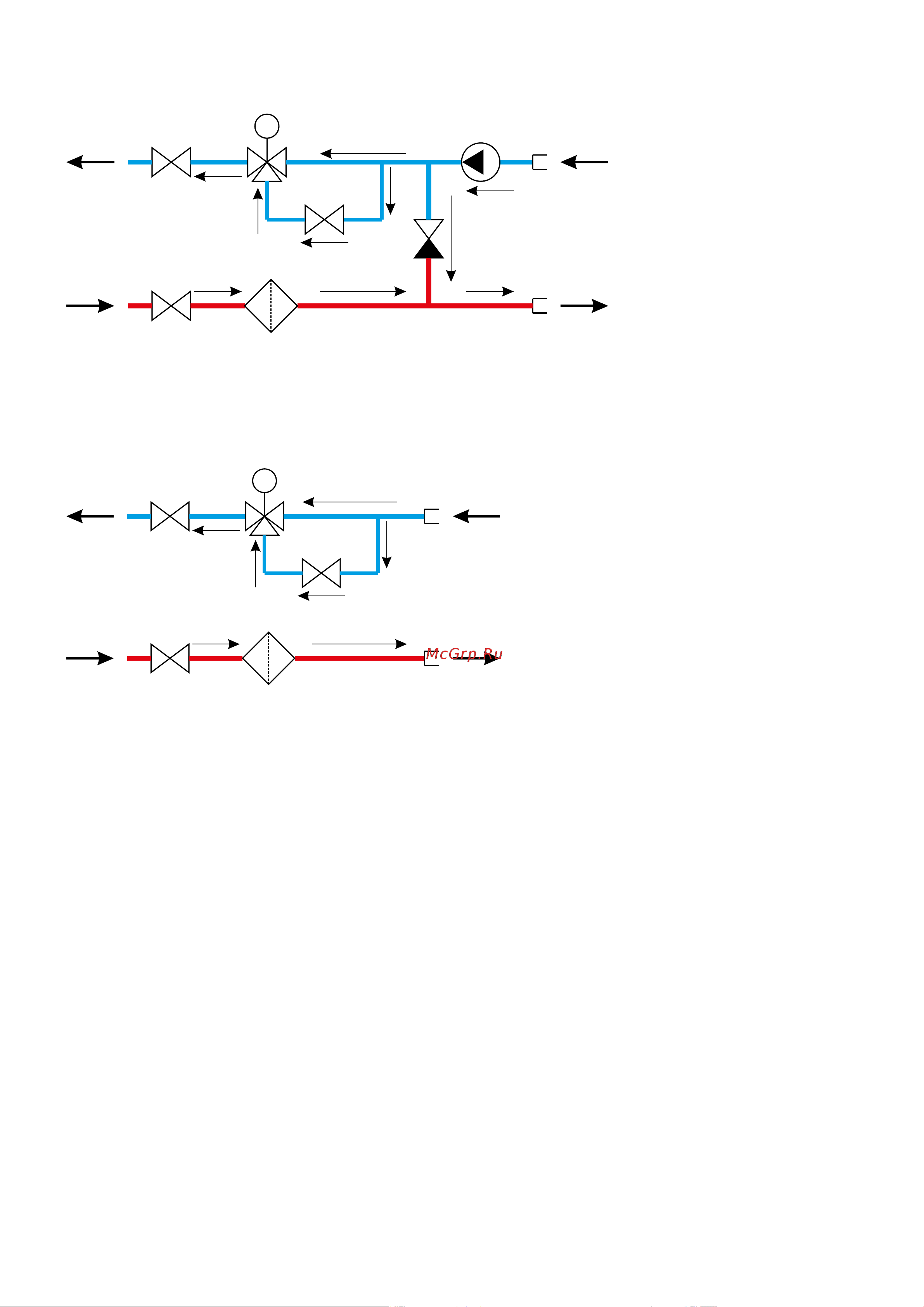

Рисунок 4. Схема узла терморегулирования с трехходовым регулирующим клапаном и насосом.

Рисунок 5. Схема узла терморегулирования с трехходовым регулирующим клапаном.

7.4.3 Остывание воды в трубках при закрывшемся клапане может привести к замерзанию, особенно при боковой

установке завес в сочетании с низкой температурой наружного воздуха. Для исключения этой опасности трехходовой

клапан имеет специальный байпас, настроенный на постоянный проход воды даже при полностью закрытом клапане.

7.4.4 При отсутствии узла терморегулирования необходимо наличие шаровых запорных кранов. Для

пусконаладки завесы прямая и обратная магистраль сети должны быть оснащены термометрами и манометрами.

7.4.5 Порядок подключения:

– температура в помещении должна быть выше 0°С;

– установить и закрепить завесу согласно п.7.2;

– подключить гибкую подводку к патрубкам теплообменника (рисунок 3 поз.1)

– заполнить систему водой и выпустить воздух из основной магистрали.

7.4.6 Для выпуска воздуха из теплообменника необходимо:

– закрыть краны подачи теплоносителя в завесу;

– вывернуть резьбовые заглушки с отводов теплообменника и надеть на них резиновые трубки, поместив

концы трубок в сосуды с водой (см. п.4.6);

– открыть краны подачи теплоносителя в завесу;

– после видимого выхода воздуха из трубок (прекращения выхода пузырьков воздуха) закрыть краны подачи

теплоносителя в завесу и установить резьбовые заглушки на место.

7.4.7 Требуемый расход воды устанавливают балансировочным вентилем на прямой магистрали перед узлом

терморегулирования (на схемах не показан).

7.4.8 При аварийном отключении теплоснабжения на срок, опасный в плане замораживания теплоносителя,

следует закрыть запорные краны и открыть все сливные краны, а также отводы теплообменника.

7.5 Ввод завесы в эксплуатацию

7.5.1 При вводе завесы в эксплуатацию необходимо:

– убедиться в отсутствии препятствий для всасывания воздуха;

– проверить напряжение питания;

– при первой пусконаладке, а также после слива теплоносителя из системы требуется принятие мер по

заполнению системы водой. Следует помнить, что непринятие мер по выпуску воздуха из теплообменника может

привести к образованию воздушных пробок с последующим замерзанием теплоносителя и разрывом трубок;

– В количественной схеме (рисунок 5) терморегулирования насос отсутствует. Трехходовой клапан по команде

термостата просто открывает и перекрывает основной поток воды через теплообменник. При этом обратная вода, равно

как и нагретый воздух имеют переменную температуру. Рекомендуется использовать данную схему при ΔР ≥ 40 кПа
