Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Компрессор коаксиальный масляный
| |
4
5
Инструкции
по применению
Устройство
1 Кожух защитный
2 Кнопка восстановления теплового реле
(только для ЗКПМ-360-50-2.2)
3 Манометр давления в ресивере
4 Рукоятка
5 Штуцер А (быстросъемный)
6 Пневмоэлектрический выключатель
7 Горловина заправки масла
8 Индикатор уровня масла
9 Манометр давления на выходе
10 Предохранительный клапан
11 Штуцер Б (типа «елочка»)
12 Регулятор давления
13 Баллон воздушный
14 Опора резиновая
15 Пробка слива конденсата
16 Колесо
17 Воздушный фильтр
18 Гайка
19 Шайба
20 Болт
21 Кран шаровой
Сборка
При любых операциях с изделием (сборка /
разборка, техническое обслуживание, заправ-
ка маслом, подключение/отключение шлан-
гов) убедитесь, что изделие выключено и от-
ключено от сети.

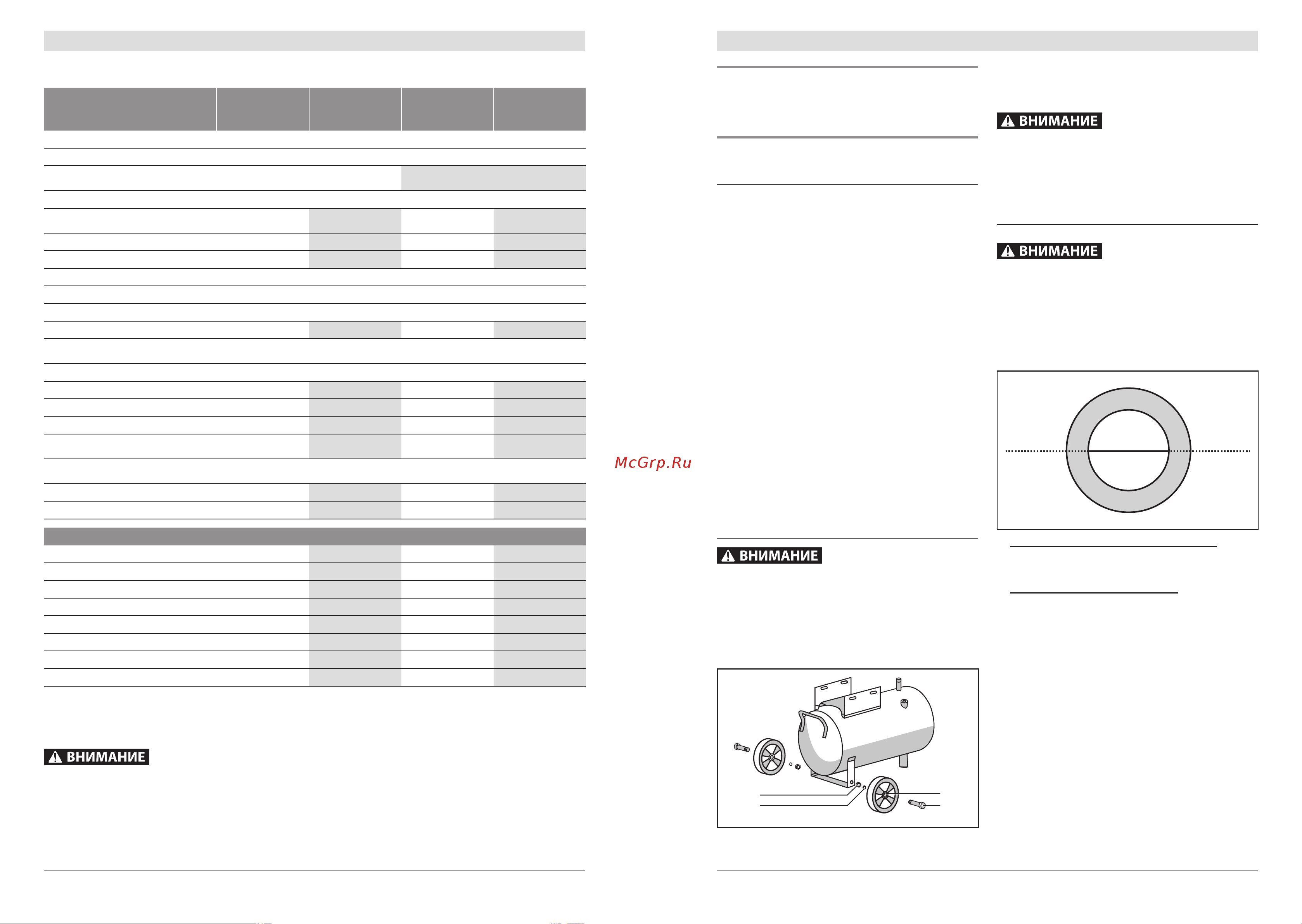

Установите колеса согласно рисунку.
18
19
16
20
Соберите воздушный фильтр, для чего открути-
те крышку воздушного фильтра 17, установите
прилагаемый фильтрующий элемент и закрутите
крышку обратно. Вверните собранный фильтр во
входное отверстие цилиндра.
Отсутствие фильтра может привести к бы-
строму выходу изделия из строя. Данная
неисправность условиями гарантии не под-
держивается.
Подготовка к работе
Изделие поставляется без масла.
Заправка изделия маслом:
` проверьте наличие масла в картере. Уровень
масла контролируется с помощью индикатора
8. Если уровень масла достаточен (посередине
индикатора), доливать масло не следует.
` при первом после покупки запуске: Залей-
те масло соответствующего типа (см. ниже),
вязкости и проверьте уровень масла;
` при последующих запусках: если уровень
масла недостаточен, долейте масло, соответ-
ствующее по марке уже залитому;
Примечание! Во избежание повреждения дви-
гателя никогда не смешивайте различные марки
масла.
` приготовьте масло (для компрессоров). Соот-
ветствующий тип – SAE 20W, вязкость по ISO
68 или 100. Рекомендуемое масло – минераль-
ное ЗУБР ЗМК-ПС (SAE 20W, ISO 68);
` снимите заглушку масляной горловины 7;
` залейте объем масла, приблизительно соот-
ветствующий указанному в технических дан-
ных. Проверьте уровень масла. Нормальным
является уровень посередине индикатора 8.
При необходимости, долейте;
` установите вместо заглушки прилагаемую
крышку масляной горловины (сапун).
Технические характеристики
Артикул
ЗКПМ-
240-24-1.5
ЗКПМ-
240-50-1.5
ЗКПМ-
310-24-2.2
ЗКПМ-
360-50-2.2
Номинальное напряжение питания, В 220
Частота тока, Гц 50
Номинальная потребляемая
мощность, Вт
1500 2200
Частота вращения, мин
-1
2850
Производительность
(по всасыванию), л/мин
240 240 310 360
Рабочее давление в баллоне, атм. 8 8 8 8
Объем баллона, л 24 50 24 50
Тип компрессора поршневой
Тип привода коленвала коаксиальный
Тип смазки масляный
Объем заправки маслом, мл 250 250 250 380
Типы штуцеров для подключения
инструмента
Быстросъемный, «Елочка»
Термопредохранитель есть
Тепловое реле – – – есть
Уровень звуковой мощности (к=3), дБ 72 72 72 72
Уровень звукового давления (к=3), дБ 92 92 92 92
Среднеквадратичное
виброускорение (к=1,5), м/с2
– – – –
Класс безопасности
по ГОСТ 12.2.007.0-75
I класс
Масса изделия /в упаковке, кг 21.4 / 24.4 26.2 / 30.5 24.2 / 27.2 33 / 37.1
Срок службы, лет 5 5 5 5
Комплект поставки
Компрессор 1 шт. 1 шт. 1 шт. 1 шт.
Колесо 2 шт. 2 шт. 2 шт. 2 шт.
Фильтр воздушный 1 шт. 1 шт. 1 шт. 2 шт.
Опора резиновая 2 шт. 2 шт. 2 шт. 2 шт.
Сапун 1 шт. 1 шт. 1 шт. 1 шт.
Набор крепежный 1 шт. 1 шт. 1 шт. 1 шт.
Руководство по эксплуатации 1 шт. 1 шт. 1 шт. 1 шт.
Инструкция по безопасности 1 шт. 1 шт. 1 шт. 1 шт.
Убедитесь в отсутствии видимых механических повреждений изделия и принадлежностей,
которые могли возникнуть при транспортировании и хранении.
