1. Назначение

Встроенный сифон со специальным адаптером предназначенный для отведения в

канализационную сеть дренажа от технологического (производственного)

оборудования, кондиционеров, фанкойлов и др., устанавливаемого в зданиях

различного назначения, в том числе в учреждениях здравоохранения, пунктов

общественного питания и обеспечивающий гигиенические требования как при

разрыве струи.

2. Описание

Встроенный сифон, вертикальный, с гидрозатвором высотой 50 мм и

механическим запахозапирающим устройством, не пропускающим запах из

канализации при высыхании воды в гидрозатворе, с декоративной крышкой и

строительной заглушкой, оборудованный специальным адаптером,

обеспечивающим гигиенические требования как при разрыве струи, с эластичной

прокладкой для подсоединения труб Ø20-Ø32 мм, выпускной патрубок DN32.

Соответствует действующему санитарному законодательству РФ,

положениям Единых Санитарных Требований, СП 2.2.2.1327-03

«Гигиенические требования к организации технических процессов,

производственному оборудованию и рабочим инструментам», требованиям

п. 3.8. СП 2.3.6.1079-01 «Санитарно-эпидемиологические требования к

организациям общественного питания, изготовлению и оборотоспособности

в них пищевых продуктов и продовольственного сырья», требований ТУ

3700-002-00269682-2017. Экспертное заключение №879.

3. Комплектность поставки

1. Корпус сифона 100х100х60 мм из ПП.

2. Съемная кассета с гидрозатвором высотой 50 мм и механическим

запахозапирающим устройством – шариком, из ПП.

3. Строительная заглушка, подрезаемая по размеру, из ПП.

4. Декоративная крышка 110х110 мм с пружинными зажимами для

крепления в корпусе трапа из АBS.

5. Специальный адаптер из ПП.

6. Инструкция по монтажу.

4. Технические характеристики

Присоединительные размеры Вход Ø20-Ø32 мм

Выход DN32

Вес 0,309 кг

Пропускная способность 0,02 л/с

Срок службы не менее 50 лет

Рабочий диапазон температуры стоков от 0 до 100°С

5. Принцип действия

Специальный адаптер устанавливается во входном патрубке сифона. За счет

увеличения сечения конденсатопровода внутри адаптера (с 18 мм до 34 мм), при

сливе дренажа от кондиционеров достигается свободное падение капель воды

через адаптер. При этом формируется разрыв струи внутри гигиенического

адаптера. Далее вода (конденсат от кондиционеров) проходит через съемную

кассету, герметично соединенную с корпусом с помощью эластичных

уплотнительных прокладок. Кассета имеет гидрозатвор высотой 50 мм и

механическое запахозапирающее устройство в виде шарика, который при

высыхании гидрозатвора не пропускает запахи из канализации.

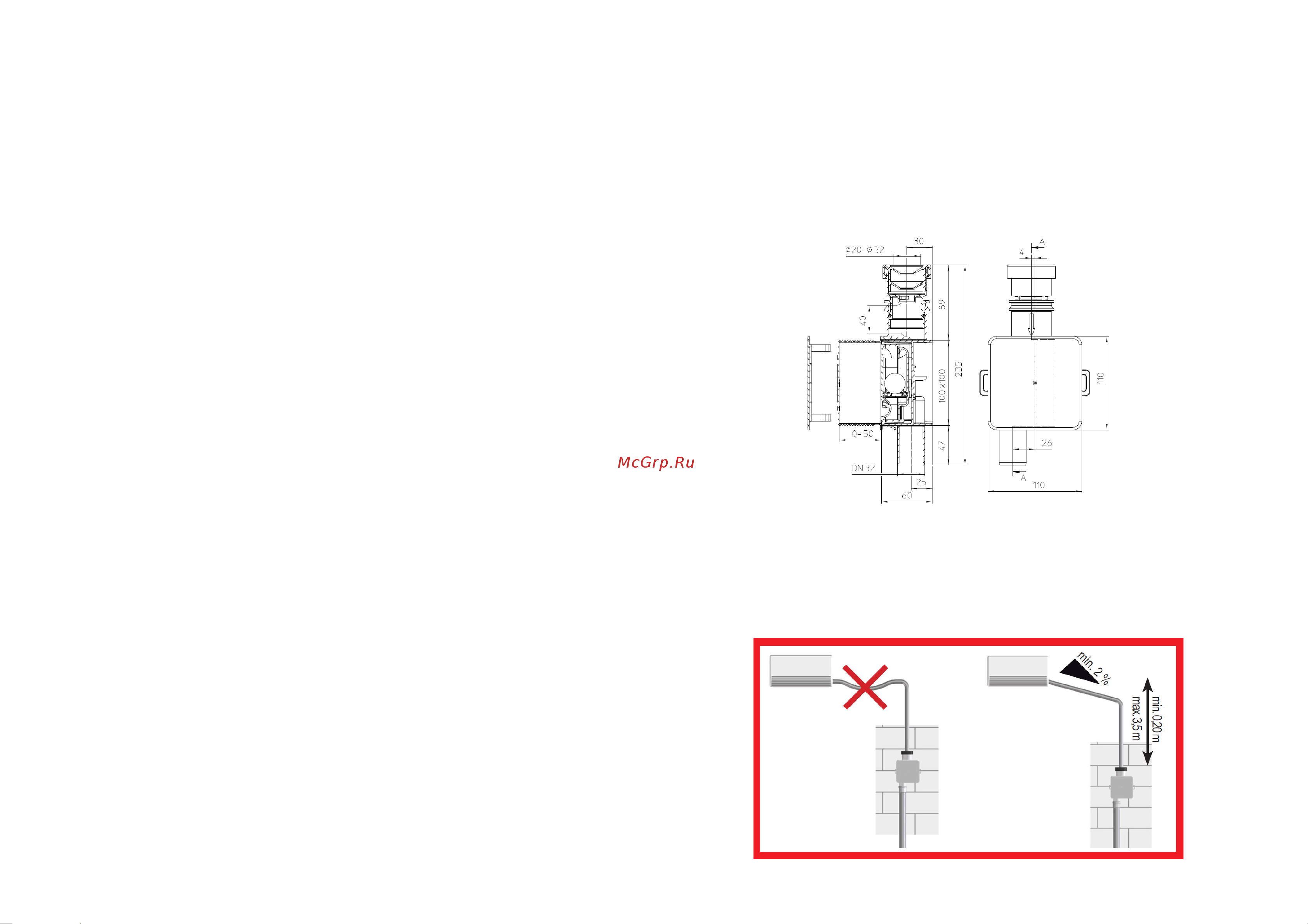

Рис. 1. Сифон HL138H.

6. Особенности монтажа

Корпус сифона со строительной заглушкой монтируется в углублении стены.

! Расстояние по вертикали от выпускного патрубка кондиционера до

сифона HL138Н должно быть не менее 0, 2 м и не более 3,5 м.
