NM8N | Автоматические выключатели в литом корпусе

1. НАЗНАЧЕНИЕ

Автоматический выключатель в литом корпусе серии NM8N предназначен для работы с цепями переменного тока частотой

50/60 Гц с номинальным напряжением 690 В и ниже, а также в системах с напряжением постоянного тока до 1000 В вклю-

чительно при номинальных токах от 16 до 1600 A. Обеспечивает защиту цепей и электрооборудования от перегрузок по

напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких

замыканий или пониженного напряжения при нечастых запусках двигателя.

Совместимые стандарты:

IEC60947-1 Аппаратура распределения и управления низковольтная. Общие правила

IEC60947-2 Аппаратура распределения и управления низковольтная. Автоматические выключатели

IEC60947-3 Аппаратура распределения и управления низковольтная. Выключатели, разъединители, выключатели- разъеди-

нители и комбинации их с предохранителями

IEC60947-4–1 Электромеханические контакторы и пускатели двигателей (включая устройства защиты двигателей) для низко-

вольтной коммутационной аппаратуры механизмов управления

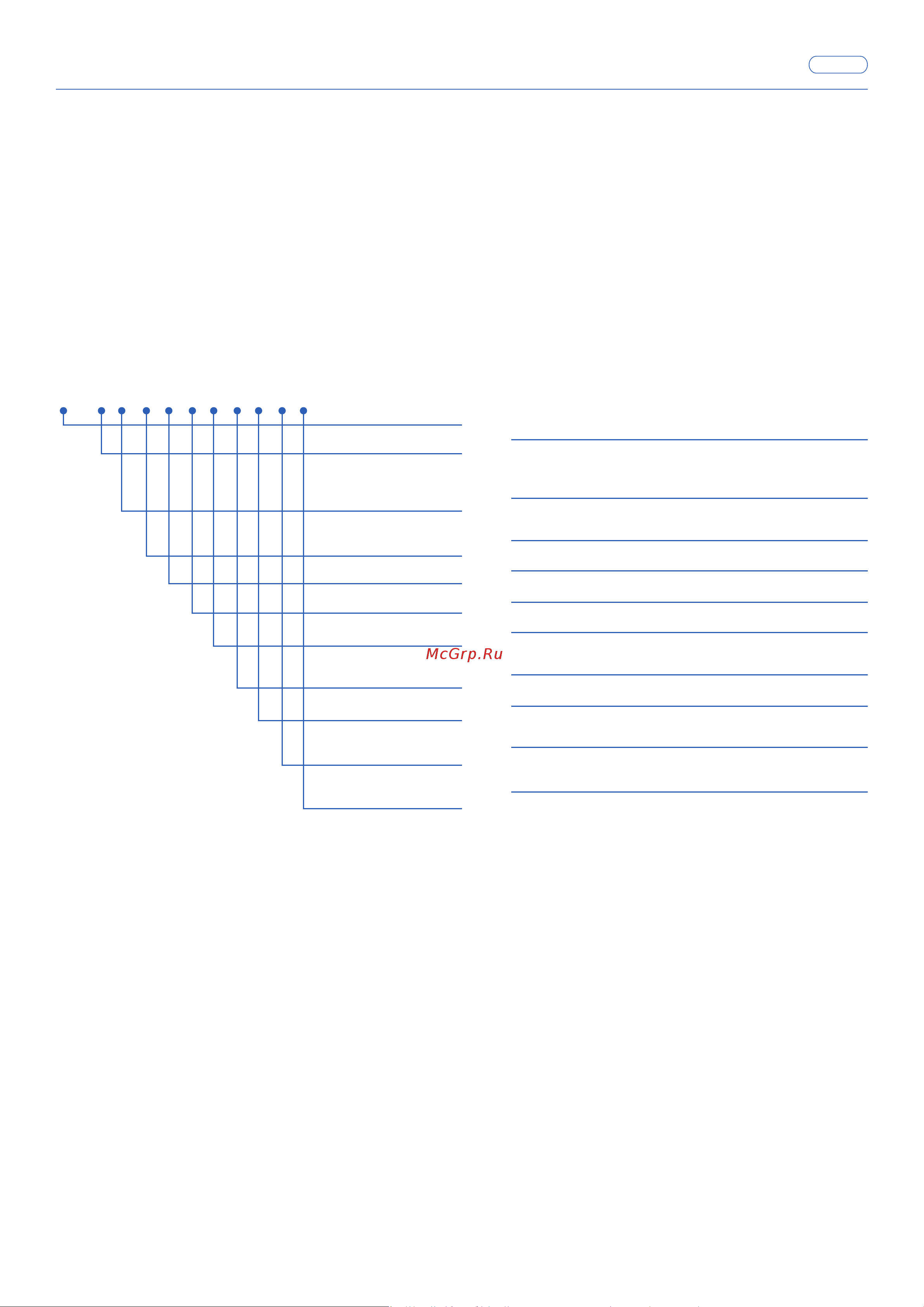

Структура условного обозначения:

Пример наименования:

1. Авт. выкл. NM8N-1600H EM 3P 1000А, LCD, MD 230AC (R)(CHINT)

Автоматический выключатель серии NM8N в габарите 1600 с предельной коммутационной способностью 100кА, с электрон-

ным расцепителем, трехполюсный, номинальный ток расцепителя 1000А с ЖК дисплеем, встроенным моторным приводом

с номинальным напряжением управления 230АС.

2. Авт. выкл. NM8N-800C TM 3P 630А DC (R)(CHINT)

Автоматический выключатель серии NM8N в габарите 800 с предельной коммутационной способностью 36кА, с термомаг-

нитным расцепителем, трехполюсный, номинальный ток расцепителя 630А, для применения в цепи постоянного тока.

3. Авт. выкл. NM8NSD-800 3P 630А DC (R)(CHINT)

Выключатель-разъединитель серии NM8N в габарите 800, трехполюсный, номинальный ток 630А, для применения в цепи

постоянного тока.

4. Авт. выкл. NM8N-400H EM 3P 400А, LCD, L (R)(CHINT)

Автоматический выключатель серии NM8N в габарите 400 с предельной коммутационной способностью 100кА, с электрон-

ным расцепителем, трехполюсный, номинальный ток расцепителя 400А, с ЖК дисплеем, дифференциальной защитой.

NM8NХ0-X1 X2 X3 X4 X5 X6 X7 X8 X9

Обозначение серии

SD – выключатель нагрузки

«» – автоматический выключатель

HV - высоковольтный автоматический выключатель

125, 250, 400 ,630, 800, 1600 – номинальной ток

типоразмера

C-36kA, S-50kA, Q-70kA, H-100kA, R-150kA

M,TM,EN,EM,ENM,EMM- тип расцепителя

1P, 2P, 3P, 4P количество полюсов

«» – прочерк

Номинальный ток расцепителя (Таб. 1-Таб. 4)

ЖК дисплей (только для расцепителей EM, EMM)

«» – прочерк

MD - Моторный привод (только для типоразмера 1600)

Напряжение питания моторнго привода для типораз-

мера 1600: AC220,AC400,DC110,DC220

«» – прочерк

L – диффенциальная защита для типоразмеров 125,

250, 400, 630, только для переменного тока.

DC - аппараты для применения в цепях постоянного

тока с Icu=C (только для автоматических выключате-

лей)
