NL1 | Устройства защитного отключения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Название параметра Значение

Соответствие стандартам ГОСТ P 51326.1 (МЭК 61008-1)

Номинальный ток (In), А 16; 25; 32; 40; 63; 80; 100

Тип УЗО AC, A, AC-G, A-G, A-SI, AC-S, A-S

Номинальный отключающий дифференциальный ток (I∆n), мА 10 (только для 1P+N; 16A, 25A, 32A); 30; 100; 300

Номинальная наибольшая дифференциальная включающая

и отключающая способность (I∆m), А

500 (In=25/40A)

630 (In=63A)

800 (In=80/100A)

Номинальный условный ток короткого замыкания (Inc/I∆c), А 6000/10000

Количество полюсов 1P+N, 3P+N

Номинальное рабочее напряжение (Ue), В AC230B(1P+N)/AC400B(3P+N)

Номинальное напряжение изоляции (Ui), В 500

Номинальное импульсное напряжение (1,2/50) (Uimp), кВ 4

Время отключения I∆n, c 0,1 (тип A, AC); 0,01÷0,3 (тип G); 0,15÷0,5 (тип S)

Тип устройства Электромеханическое

Номинальная частота (f), Гц 50/60

Механическая износостойкость, циклов ВО 2000

Электрическая износостойкость, циклов ВО 2000

Индикатор аварийного срабатывания Да

Степень загрязнения 2

Установка и присоединение

Установка На DIN-рейку 35 мм

Сечение медного кабеля для верхних/нижних

зажимов, мм

4÷35

Сечение шин для верхних/нижних зажимов, мм

10÷16

Момент затяжки винтов, Нм 2,5

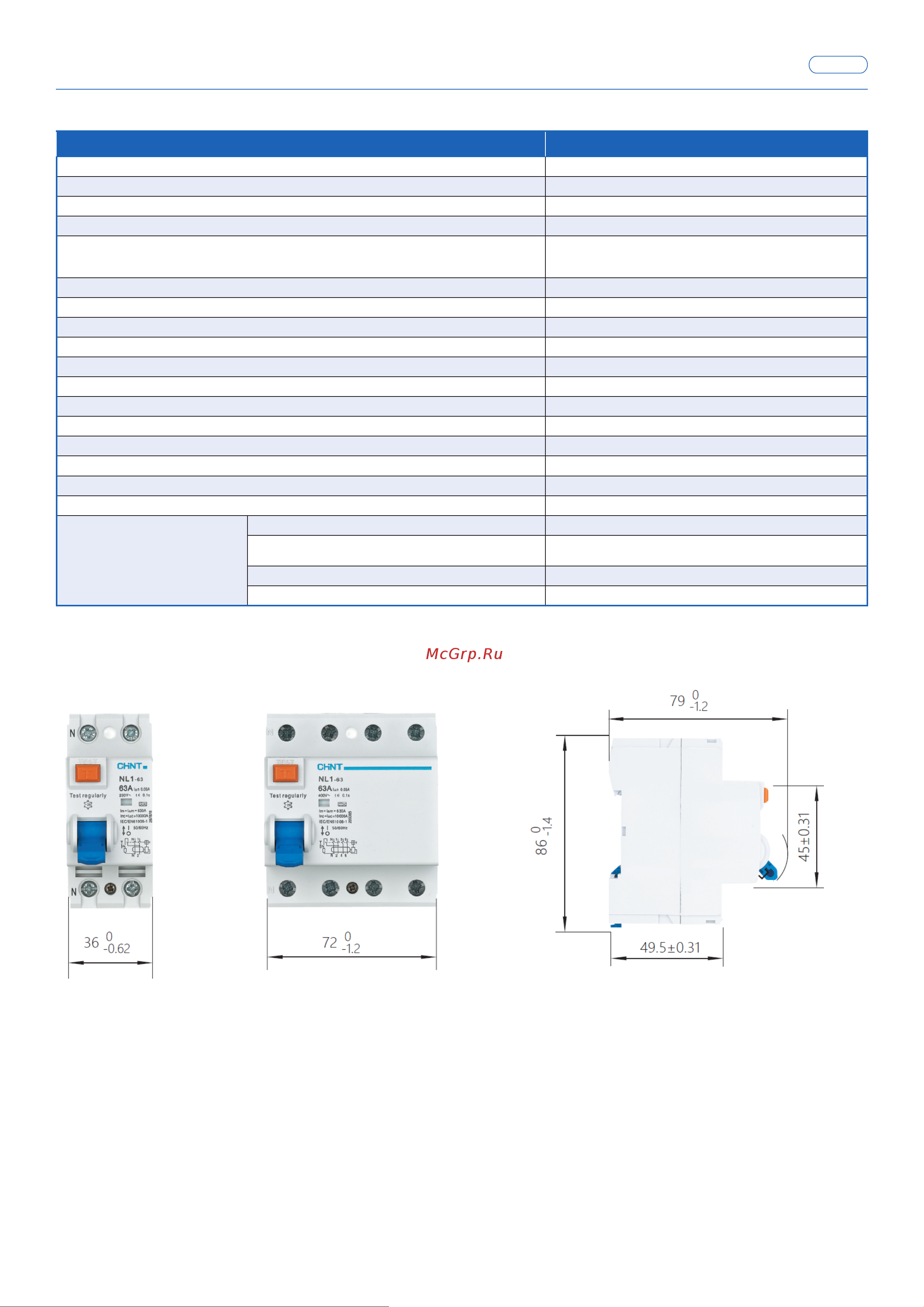

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

▶ Установка должна производиться квалифицированными электриками.

▶ Не управляйте выключателем влажными руками.

▶ Не проверяйте сопротивление изоляции между фазой и нейтралью.

▶ Автоматический выключатель не защищает от поражения электрическим током, если одновре-

менно коснуться двух токонесущих проводов.

КОМПЛЕКТНОСТЬ

1. Дифференциальный автоматический выключатель – 1шт.

2. Паспорт – 1шт.
