Паспорт: F01316RU/00 Внесены изменения: - Создан: 30/07/12

1/5

87045 LIMOGES Cedex

Телефон: +33 05 55 06 87 87 – Факс: +33 5 55 06 88 88

ВДТ DX³ - ID

2P до 100 A

Кат. N° ( №): 4 115 00, 04, 05, 06, 07, 08, 14, 15, 16, 17, 24,

4 115 25, 26, 27, 28, 37, 43, 50, 54, 55, 56, 57, 69, 70, 71,

4 115 72, 84, 90, 91, 92

СОДЕРЖАНИЕ СТР.

1. Описание и назначение ...................................... 1

2. Краткие характеристики ...................................... 1

3. Размеры ............................................................... 1

4. Монтаж и подключение ....................................... 1

5. Подробные характеристики ................................ 3

6. Соответствие стандартам ................................... 8

7. Время-токовые характеристики .......................... 9

8. Дополнительные принадлежности ................... 11

9. Меры предосторожности................................... 11

1. ОПИСАНИЕ И НАЗНАЧЕНИЕ

Автоматический выключатель, управляемый

дифференциальным током без встроенной защиты от сверхтока

(ВДТ) с прямой индикацией разъединённого положения

контактов. Предназначен для управления, защиты и

разъединения электрических цепей, а также для защиты людей

от прямого и косвенного прикосновения к токоведущим частям и

защиты электроустановок от повреждений изоляции.

Условное графическое обозначение:

Принцип действия:

Электромагнитное устройство, срабатывающее при

определённом значении дифференциального тока

2. КРАТКИЕ ХАРАКТЕРИСТИКИ

Количество полюсов:

Ширина:

2 модуля (2 x 17,8 мм)

Номинальный ток In:

16 / 25 / 40 / 63 / 80 / 100 A

Тип устройства дифференциального тока:

АС (срабатывает от воздействия синусоидального

дифференциального тока)

А (срабатывает от воздействия синусоидального и

пульсирующего постоянного тока)

AC-S и A-S (с обеспечением селективности за счет

использования задержки срабатывания)

HPI (с высоким уровнем нечувствительности). Устройства типа

HPI также относятся к типу A.

Ток уставки:

10 / 30 / 100 / 300 мA

Номинальное напряжение и частота:

230 / 240 В, 50 Гц со стандартными отклонениями

Максимальное рабочее напряжение:

250 В, 50 Гц

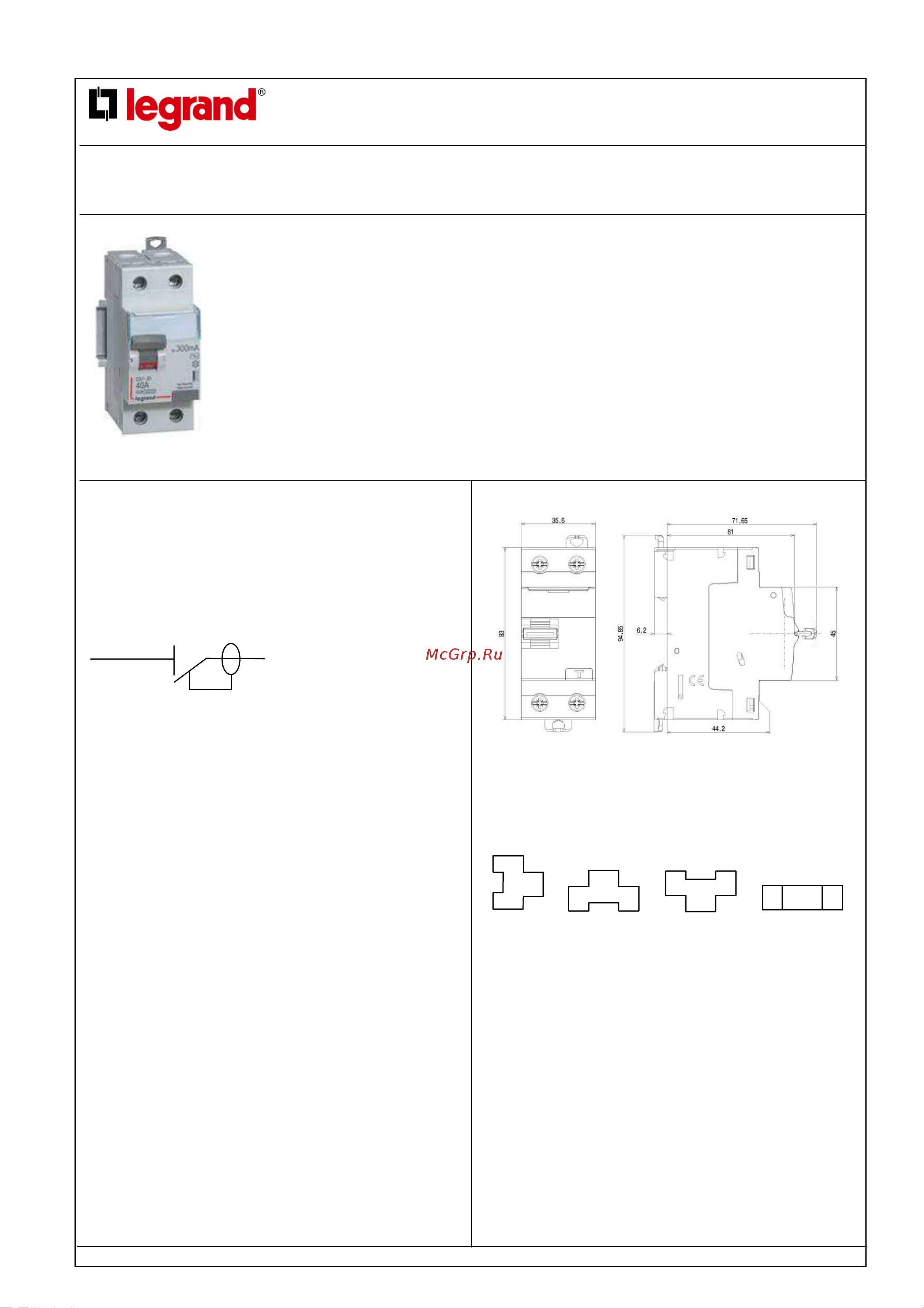

3. РАЗМЕРЫ

4. МОНТАЖ И ПОДКЛЮЧЕНИЕ

Монтаж:

На симметричную рейку по EN 60715 или рейку DIN 35

Рабочее положение:

Вертикальное Горизонтальное Лицевой панелью вниз На боку

Подвод проводников питающей сети:

Сверху или снизу

Присоединение проводников:

Входные и выходные выводы с винтовыми зажимами

Нейтральный полюс слева

Выводы:

Выводы с невыпадающим винтом и защитной заслонкой.

Заслонка не позволяет вставить проводник под вывод, а также

если зажимной винт не полностью выкручен из зажима.

Зажимы защищены от прикосновения пальцем (степень защиты

IP20 при подключенных проводниках).
