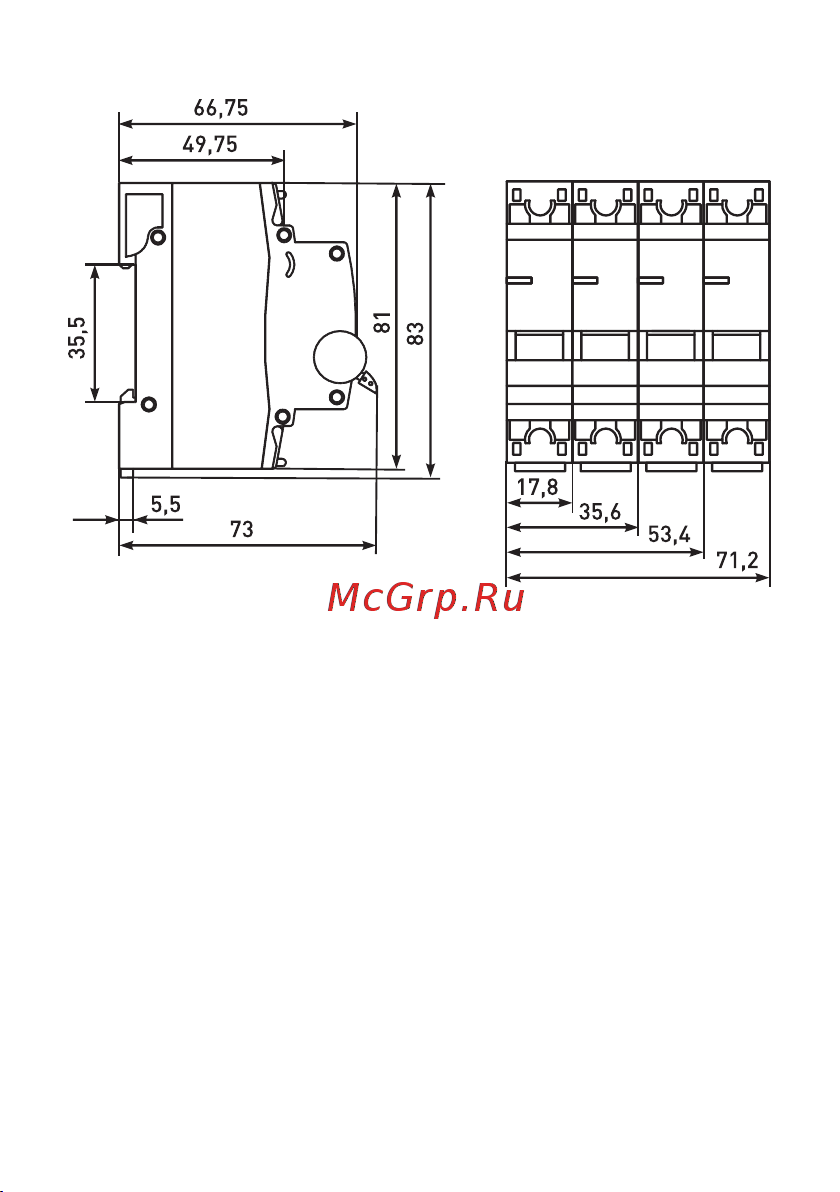

3 ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 1

4 ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

4.1 Монтаж и подключение выключателя нагрузки должны осущест-

вляться квалифицированным электротехническим персоналом.

Выключатель нагрузки монтируется на DIN-рейку 35 мм.

Выключатели допускают подвод напряжения от источника питания

как со стороны выводов 1, 3, 5, 7, так и со стороны выводов 2, 4, 6, 8.

Прибор предназначен для коммутации алюминиевым и медным

проводом. При этом не допускается одновременное присоединение

к одному зажиму медных и алюминиевых проводников. Затягивать

зажимные винты необходимо с усилием не более 3,5 Н•м для медных

токопроводящих жил и не более 2,2 Н•м для токопроводящих жил из

алюминиевых сплавов 8000 серии.

4.2 Высота над уровнем моря

–

не более 2000 м.

4.3 Положение в пространстве

–

на вертикальной плоскости вертикаль-

ное или горизонтальное. При вертикальной установке включенному по-

ложению выключателя по ГОСТ 21991 должно соответствовать верхнее

положение рукоятки, а отк люченному

–

нижнее. При горизонтальной

установке включенное положение

–

справа, а отключенное

–

слева.
