6
Для ВР-101 800–1000 А
Для ВР-101 1250–1600 А

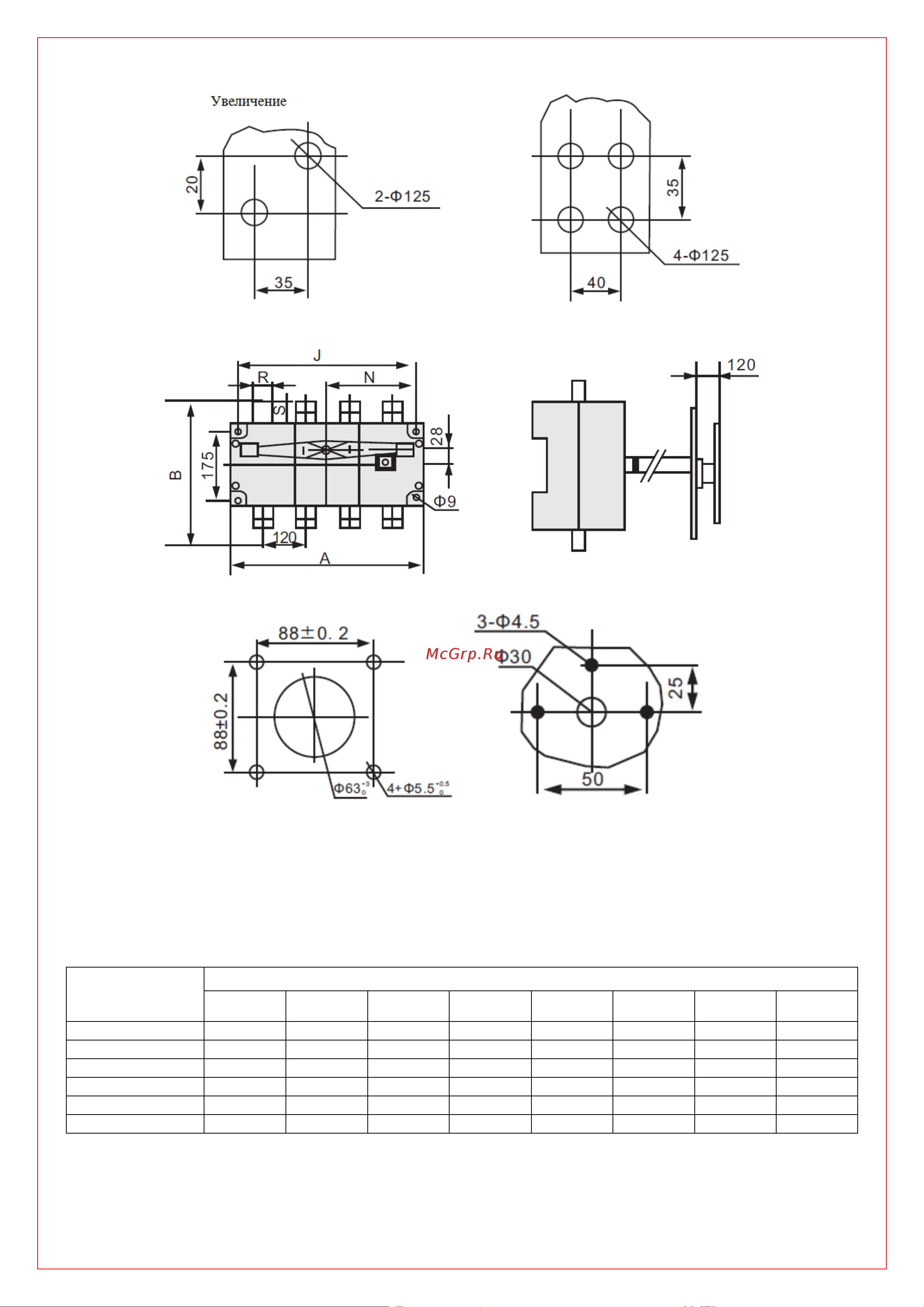

ВР-101 (W) 800-1600А 3Р(4Р) с ручкой на дверь шкафа
Установочные размеры гнезда ручки
на дверь шкафа
Установочные размеры гнезда ручки на
дверь шкафа, Тип B
Примечания:
1. Общая длина ручки составляет 405мм
2. Общая длина ручки типа В составляет 330мм
Типоисполнение
ВР-101 800-
1600А
Габаритные и установочные размеры
A
B
J
N
R
S
Т
Y
800-1000А/3Р
378
312
353
185
60
56
8
48
800-1000А /4Р
498
312
473
245
60
56
8
48
1250А/3Р
378
360
353
185
80
78
8
48
1250А/4Р
498
360
473
245
80
78
8
48
1600А/3Р
378
360
353
185
80
78
10
49
1600А/4Р
498
360
473
245
80
78
10
49
