Загрязнение окна датчика может привести к уменьшению дистанции охвата.
Чистку датчиков производить мягкой ветошью, смоченной в слабом мыльном
растворе. Датчики ремонту не подлежат.
ОБСЛУЖИВАНИЕ
ТЕСТИРОВАНИЕ
Установите DIP-переключатель «LUX» в положение максимальной освещён-
ности.
Установите DIP-переключатель «ТIМЕ», «5» в позицию «ОN» (вверх) (рис. 1).
Подайте на датчик напряжение питания (после тридцатисекундной подготовки
сенсор начнет работу).
Введите в зону обнаружения датчика движущийся объект, произойдёт включение
нагрузки. Отключение нагрузки произойдёт через 5 сек после прекращения
движения. При повторном появлении движущегося объекта в зоне обнаружения
(во время отсчетного периода) отсчет времени начинается сначала.
НАСТРОЙКА ПАРАМЕТРОВ
DIP-переключатель «LUX» позволяет установить режим работы датчика. В
положении (внизу) датчик работает круглосуточно (ночью и днем). В положе-
нии (вверх) датчик срабатывает при уровни освещенности окружающей среды
менее 10 лк.
DIP-переключатель «OFF» отключает датчик.
DIP-переключатель «ТIМЕ» устанавливает время отключения нагрузки.
2 3
4 5
• Подключение и ввод в эксплуатацию датчиков должны осуществляться только
квалифи цированным электротехническим персоналом.
• Установите выносной датчик в монтажное отверстие.
• Закрепите блок управления.
• Подключите сетевой кабель через клемную колодку.
Скрутка проводов недопустима.
• Подключите провода от нагрузки и датчика.
Датчики предназначены для автоматического включения и выключения нагрузки в
заданном интервале времени в зависимости от наличия движущихся объектов в
зоне обнаружения датчика и уровня освещенности. Датчик предназначен для
эксплуатации в однофазной электрической сети переменного тока напряжением
230 В. Основная область применения - управление внутренним освещением,
электроприборами, устройствами сигнализации и др. Коммутация нагрузки
выполняется электромеханическим реле.
НАЗНАЧЕНИЕ
*Внимание! Производитель оставляет за собой право вносить непринципиальные
изменения в конструкцию, не ухудшающие технические характеристики изделия и
не влияющие на безопасность конечной продукции, без отражения этого в руковод-
стве по эксплуатации и уведомления потребителя.
Работы, связанные с монтажом, чисткой датчика осуществлять только при
отключенном электропитании сети. Обязательно убедитесь в отсутствии напряже-
ния на месте работ с помощью индикатора напряжения. Запрещается подключать
датчик к неисправной электропроводке. Присоединение к электросети произво-
дить только при помощи клеммной колодки, скрутка проводов недопустима.
Убедитесь, что все электрические соединения надежно защищены от попадания
влаги. При возникновении неисправности (короткое замыкание/искрение/оплавле-
ние/возгорание и т.п.), необходимо отключить электропитание. Запрещается
производить тушение с помощью воды или легковоспламеняющихся предметов.
Воспользуйтесь специальными средствами пожаротушения. После устранения
угрозы – обратиться по месту приобретения датчика.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Несоответствие параметров питающей сети, а также мощности нагрузки может
привести к выходу датчика из строя.
ВНИМАНИЕ!
МОНТАЖ И ПОДГОТОВКА К РАБОТЕ
Транспортировка и хранение изделия должны производиться в заводской упаковке
с соблюдением мер предосторожности от механических повреждений и
воздействия атмосферных осадков. Хранить в закрытых помещениях с естествен-
ной вентиляцией при температуре от -25°С до +50°С и относительной влажности
не более 80%.
Изделие необходимо утилизировать согласно требованиям законодательства
территории реализации. Продукция свободно реализуется на территории РФ и
ЕАЭС всем потребителям через розничные магазины, дополнительных требований
к реализации нет.
На основании сертификата соответствия ЕАЭС RU С-DE.HA46.B.01590/21 от
16.08.2021 действует до 15.08.2026, декларации соответствия ЕАЭС N RU
Д-DE.PA01.B.21932/21 от 31.08.2021 действует до 30.08.2026, продукция соответ-
ствует требованиям Технического регламента Таможенного союза ТР ТС
004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011
«Электромагнитная совместимость технических средств», ТР ЕАЭС 037/2016 «Об
ограничении применения опасных веществ в изделиях электротехники и
радиоэлектроники».
ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
ПРАВИЛА РЕАЛИЗАЦИИ И УТИЛИЗАЦИИ
СЕРТИФИКАЦИЯ
SENSOR
5” 30” 1’
3’ 5’
8’
SENSOR
5” 30” 1’
3’ 5’
8’
LUX TIME OFF
х2
х2

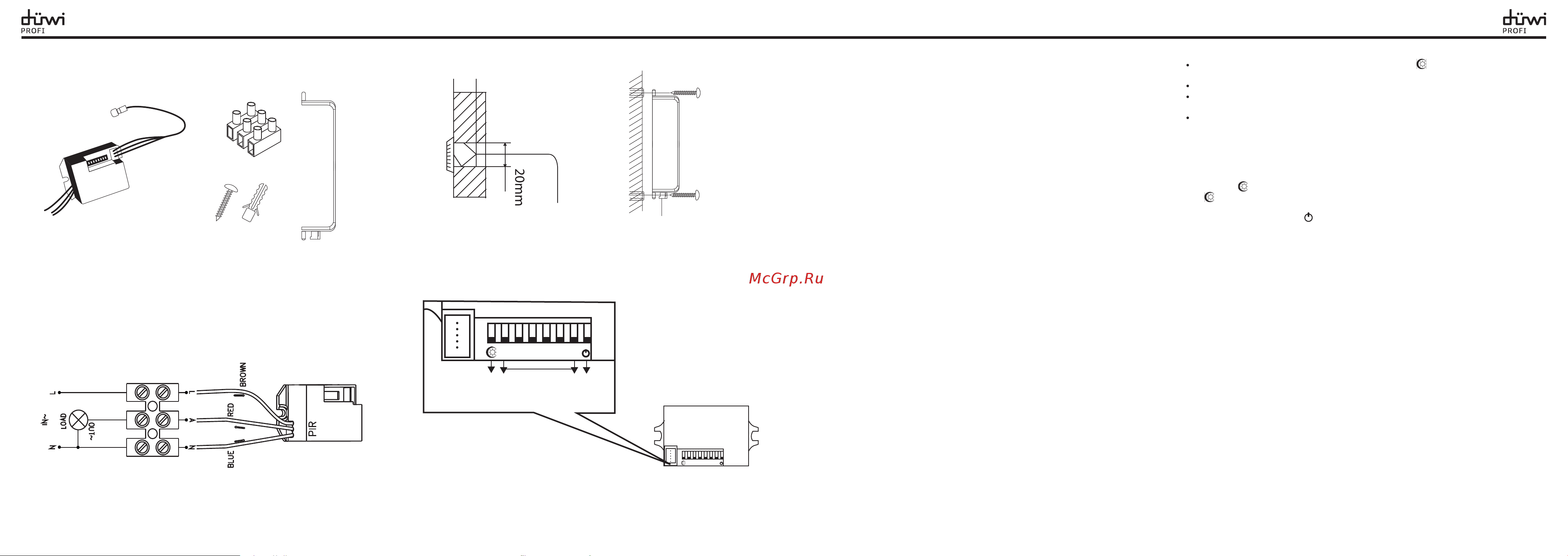

1. Датчик
2. Монтажный комплект
Рис. 1
КОМПЛЕКТ ПОСТАВКИ СХЕМА КРЕПЛЕНИЯ ДАТЧИКА
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКА К СЕТИ
ПЕРЕМЕННОГО ТОКА 230 В
