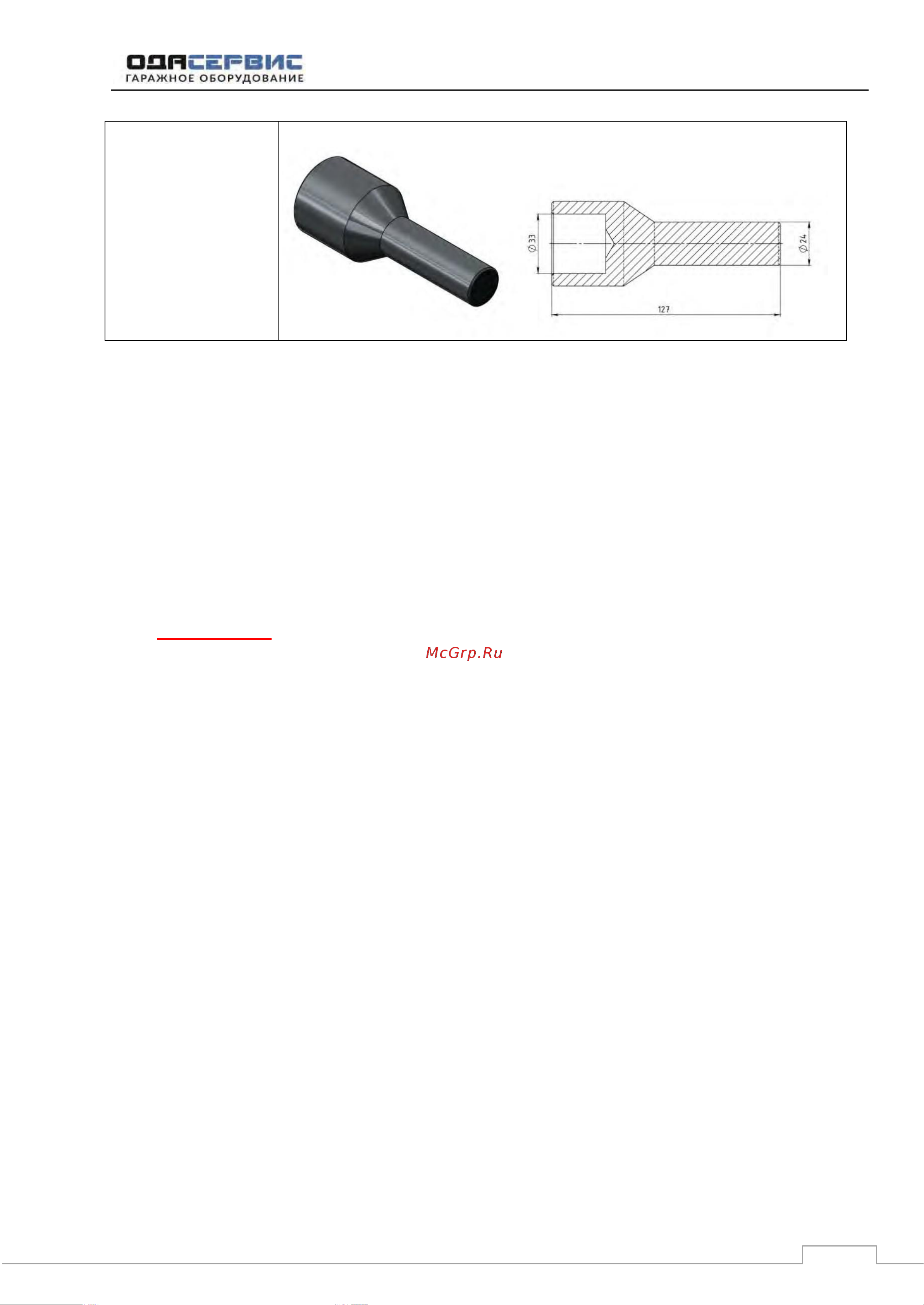

ИНСТРУКЦИЯ ODA-D1339
6
П-24-70
4. Сборка выпрессовщика
4.1. Установите бабку (Поз. 1) на гидроцилиндр (Поз. 2)
4.6. Установите Шпильки (Поз. 2) в отверстия на бабки
4.7. Регулируя положение гаек (Поз.4) выставите необходимое положение
суппорта (Поз.5) и затяните все гайки (Поз. 4) относительно бабки и суппорта.
ВНИМАНИЕ! Все гайки (Поз.10) на обоих шпильках должны быть на одинаковом
расстоянии от их концов во избежание перекосов.
5. Эксплуатация
Поршень гидроцилиндра приводится в действие от гидравлического насоса.
Рабочая жидкость насоса передается к гидроцилиндру через рукав высокого
давления и клапаны: эксцентриковый и шариковый, образующие быстроразъемное
соединение, дающее возможность подключения насоса без применения инструмента
(от руки).
Для облегчения направления шкворня вдоль оси штока гидроцилиндра
применяются необходимые пуансоны и упорные втулки.
5.1. Подсоедините рукав высокого давления насоса к штуцеру гидроцилиндра.
5.2. Убедитесь в том, что в гидросистеме достаточное количества масла (при
недостаточном объеме масла (И-20А) необходимо его долить в полость цилиндра
через штуцер БРС и емкость гидравлического насоса через заливное отверстие)
