ИНСТРУКЦИЯ ODA-С1339

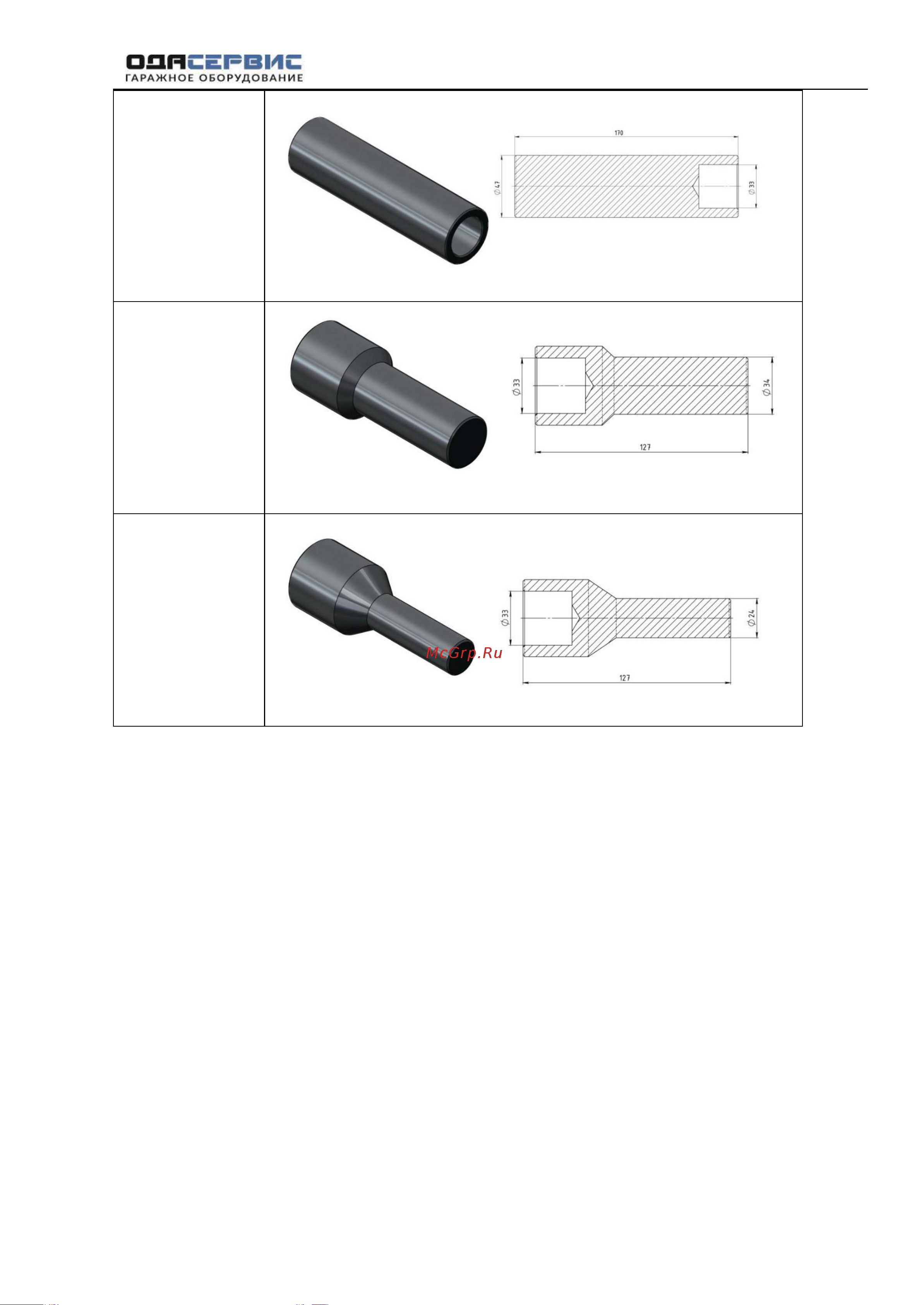

П-47-170

П-34-80

П-24-70

Подготовка выпрессовщика к работе

4.1.

Прикрепите поворотные колеса (Поз.19) к раме выпрессовщика,

используя болты М8, шайбы и гайки М8.

4.2.

Отрегулируйте положение суппорта и бабки при помощи гаек ПР.

(используйте входящий в комплект сервисный ключ). Затяните все

гайки (Поз.20) относительно бабки и суппорта.

4.3.

Подъемный механизм при вращении приводной рукоятки (Поз.8),

позволяет выставить гидроцилиндр (Поз.10) в необходимом

положении.

4.4.

Вилка выпрессовщика (Поз.2) позволяет вращать гидроцилидр вокруг оси

стрелы (Поз. 3) на 360 градусов.

4.5.

Для фиксации угла наклона пресса в требуемом положении затяните

винты В1 (Поз. 13), гайку (Поз. 22) на клемме фиксации поворота

(Поз.18)
