рис.1

4.5. При помощи винтовых домкратов установить по уровню базы

вышки.

4.6. Используя флажковые замки, соединить гантели (4) и базы (1)

стяжками (5).

4.7. Вставить лестницы следующей секции в гантели и, повторяя

действия п.4 и 6, собрать вышку на требуемую высоту. Для удобства

сборки используйте настил (7), переставляя его по мере установки

очередной секции.

4.8. При сборке вышки высотой 7.5 м. (5секции) необходимо установить

диагональную стяжку (2) на уровне 4-й секции (6.3 м.)

4.9. Лестницы последней секции служат ограждением рабочей площадки.

Установить сверху лестниц элементы ограждения (8) и соединить их

стяжками (5) с гантелями предыдущей секции.

4.10. Установить настил (7) на нижние перекладины лестниц последней

секции (рис 2.).

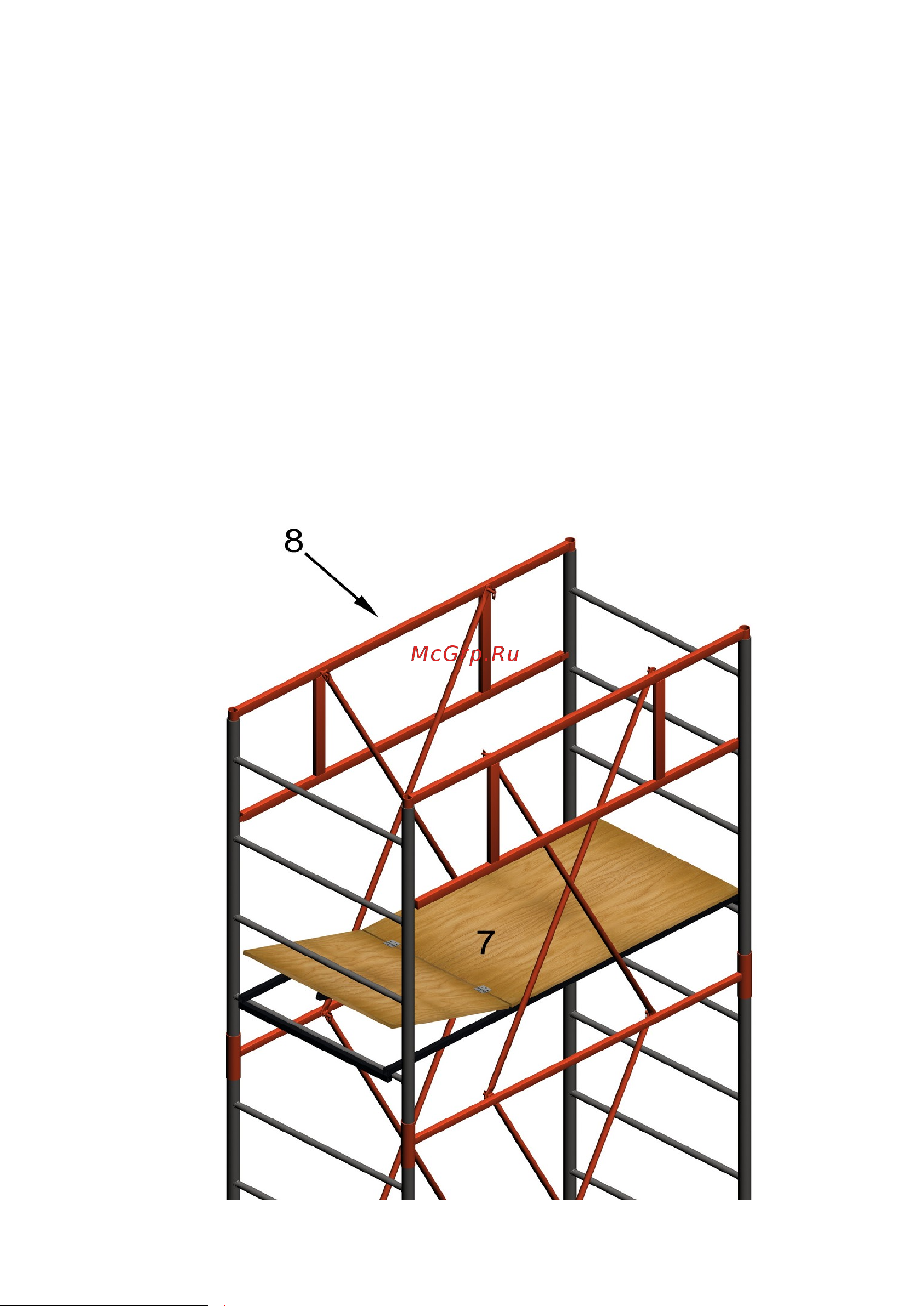

рис.2
