Радиан-Омега

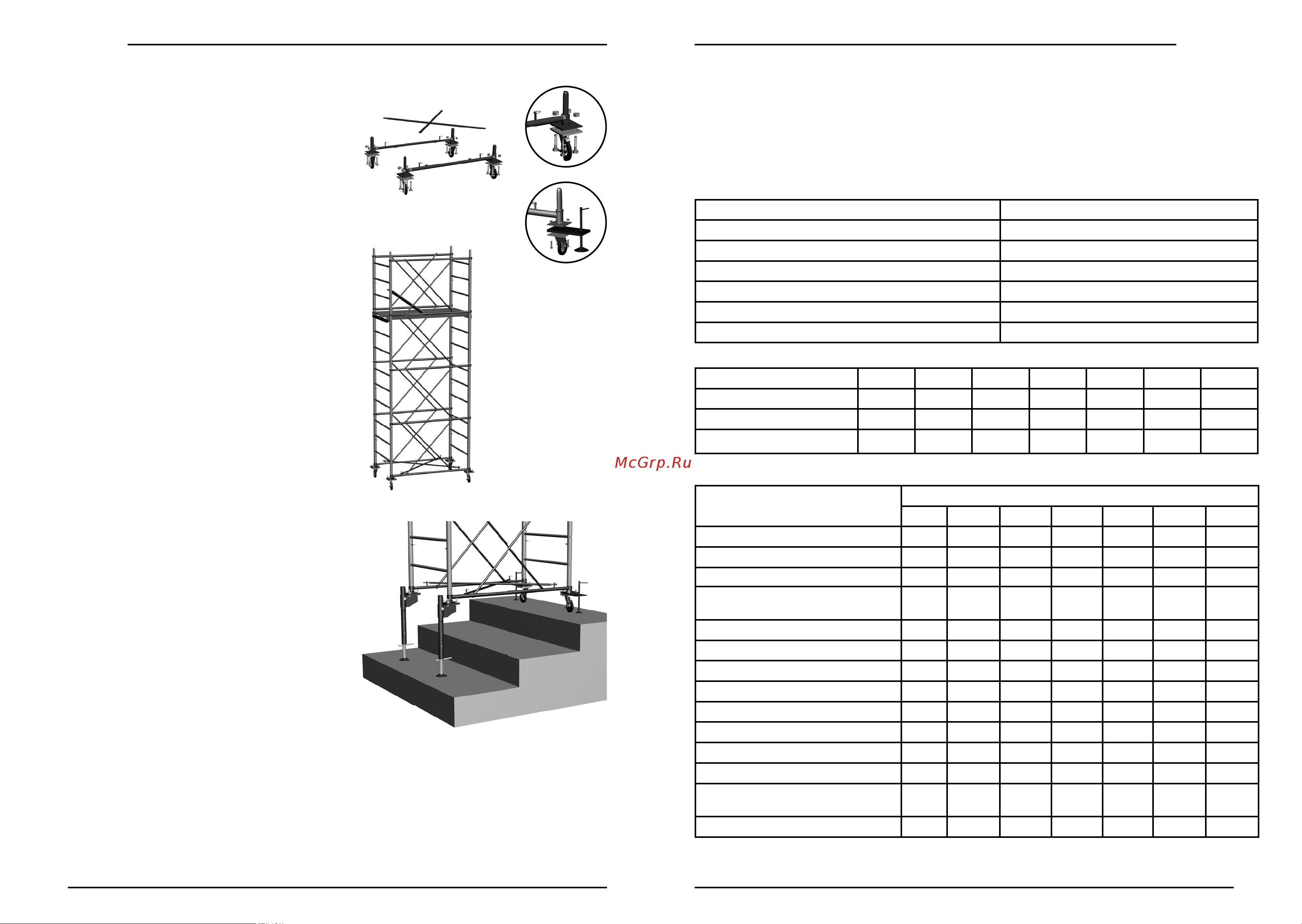

рис. 6

рис. 7

А)

Б)

6. Вариант сборки вышки, без балки базы

Внимание! При высоте вышки до 6 м,

возможна комплектация без балки базы.

 Поворотные колеса (4) при помощи ком-

плекта крепежа колес (12) присоединить

к гантели базы (2) (рис. 6 А). В данном слу-

чае нет необходимости использовать бал-

ки базы (1) и нижние опоры базы (3).

 Для придания большей устойчивости

вышки, можно использовать съемную

винтовую опору (14), (в стандартный ком-

плект не входит ) соединив ее с гантелью

базы и поворотным колесом (рис. 6 Б).

 На верхние флажковые замки гантели

базы, установить стяжки базы (5) (рис. 6).

 Далее продолжать сборку, как рекомен-

дуется в п. 5, (в данном случае стабилиза-

торы (9) в стандартный комплект не вхо-

дят) (рис. 7).

рис. 8

ис. 8

Установив при помощи комплекта крепе-

жа колес (12) регулируемые опоры (15), вы-

шку можно использовать для работы на лест-

ничных маршах (рис. 8). Для дополнительной

устойчивости вышки, используйте съемные

винтовые опоры (14).

Радиан-Омега

1. Назначение.

Вышка сборно-разборная передвижная (далее вышка) предназначена для про-

ведения строительно-монтажных, отделочных и ремонтных работ как внутри по-

мещения так и снаружи.

2. Технические характеристики.

Высота вышки в зависимости от количества секций

3. Комплект поставки

Диаметр трубы, мм 42

Размер рабочей площадки, м 0,9 х 1,7 (две части настила)

Размеры секции (высота х ширина), м 1,2 х 0,9

Распределенная нагрузка на настил, кгс/м

250

Статическая нагрузка на перила, кг 70

Высота max (по ограждению), м 8,6

Высота max (по настилу), м 7,4

Комплектация

Требуемая высота вышки, м

1,4 2,6 3,8 5,0 6,2 7,4 8,6

1. Балка базы**

22 2 22 2 2

2. Гантель базы*

22 2 22 2 2

3 . Нижняя опора базы** 4 4 4 4 4 4 4

4. Колесо поворотное

со стопором / без стопора

2/2 2/2 2/2 2/2 2/2 2/2 2/2

5. Стяжка базы*

22 2 22 2 2

6. Лестница

2 4 6 8 10 12 14

7. Стяжка секции

4 8 12 16 20 24 28

8. Гантель секции

2 4 6 8 10 12 14

9. Стабилизатор

44 4 44 4 4

10. Настил с люком*

11 1 11 1 1

11. Настил без люка*

11 1 11 1 1

12. Крепеж колес (комплект)**

11 1 11 1 1

13. Фанерное ограждение

к настилу (комплект)***

11 1 11 1 1

14. Опора винтовая съемная***

44 4 44 4 4

Количество секций 1 2 3 4 5 6 7

Высота вышки, м 1,4 2,6 3,8 5,0 6,2 7,4 8,6

Высота площадки, м 0,2 1,4 2,6 3,8 5,0 6,2 7,4

Вес вышки, кг

102 124 145 166 187 208 229

* Входит в комплект базового блока

** Входит в комплект балки базы

*** Является дополнительным элементом, в стандартный

комплект поставки не входит.
