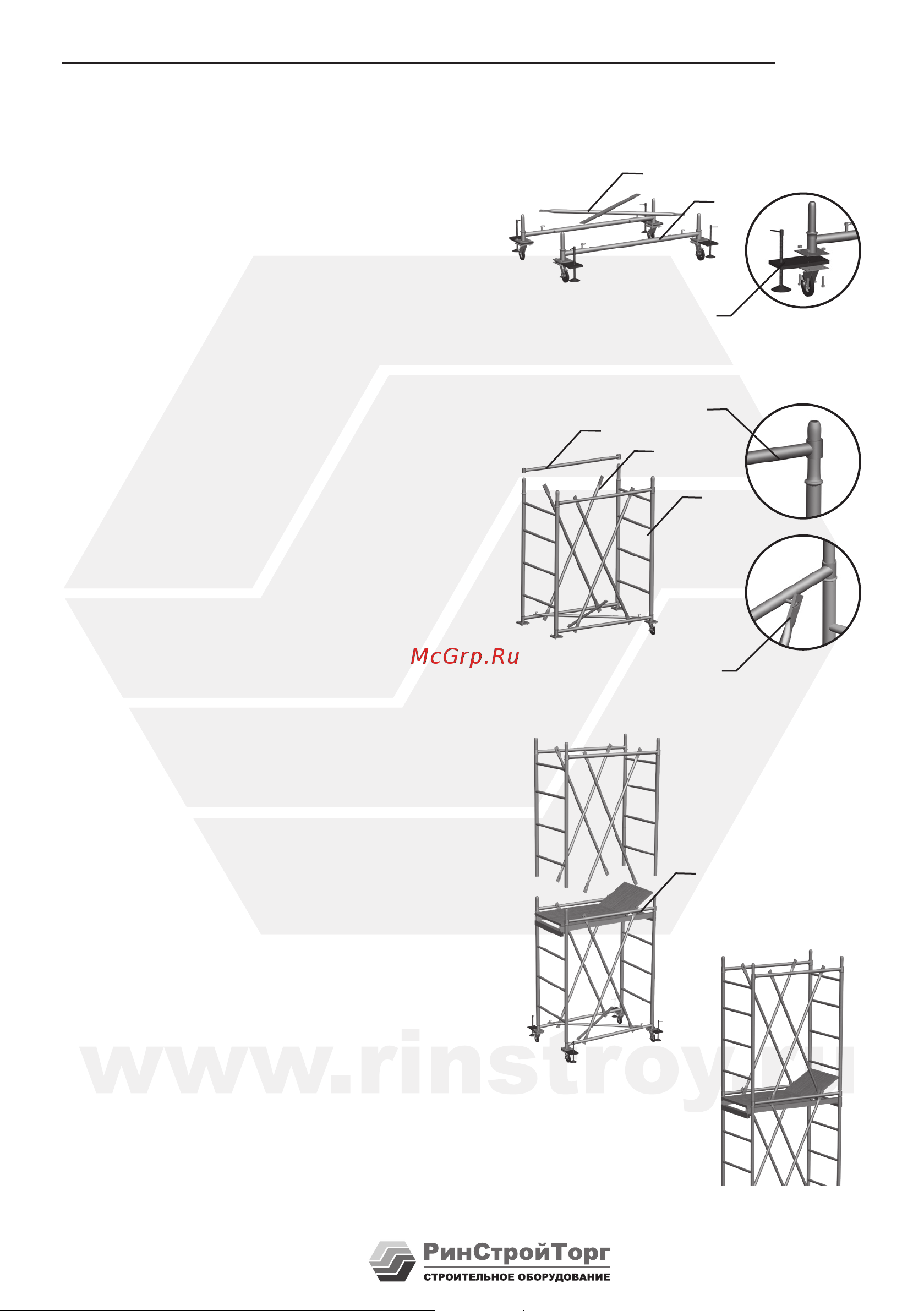

• Сборка производится силами не менее 2-х че-

ловек.

• Выбрать ровную поверхность.

• При помощи крепежа колес (8), кгантели базы

(1) присоединить поворотные колеса (2) и

съемную винтовую опору (10)

• Установить гантель базы флажковыми замка-

ми внутрь. На верхние флажковые замки ган-

тели базы, установить стяжки базы (3) (рис. 1).

При помощи винтовых домкратов выровнять

вышку по горизонтали.

• Установить лестницы (4), соединить их ган-

телями секции (6) (рис. 2 А). Соединить ган-

тели секции стяжками секции (5) сбоковыми

флажковыми замками гантели базы (рис. 2

ирис. 2 Б).

• Установить настил с люком (7) на верхние

перекладины лестниц и аналогично собрать

следующую секцию (рис. 3).

• Собрать необходимое количество секций вза-

висимости от требуемой высоты (не более

6,2м).

• Установить настил (7) на высоте не более 4,7м

(рис. 4).

• Последняя секция вышки, служит ограждени-

ем рабочей зоны (рис. 4).

5. Порядок сборки

рис. 2

Б)

3

1

10

5

6

4

А)

6

5

7
