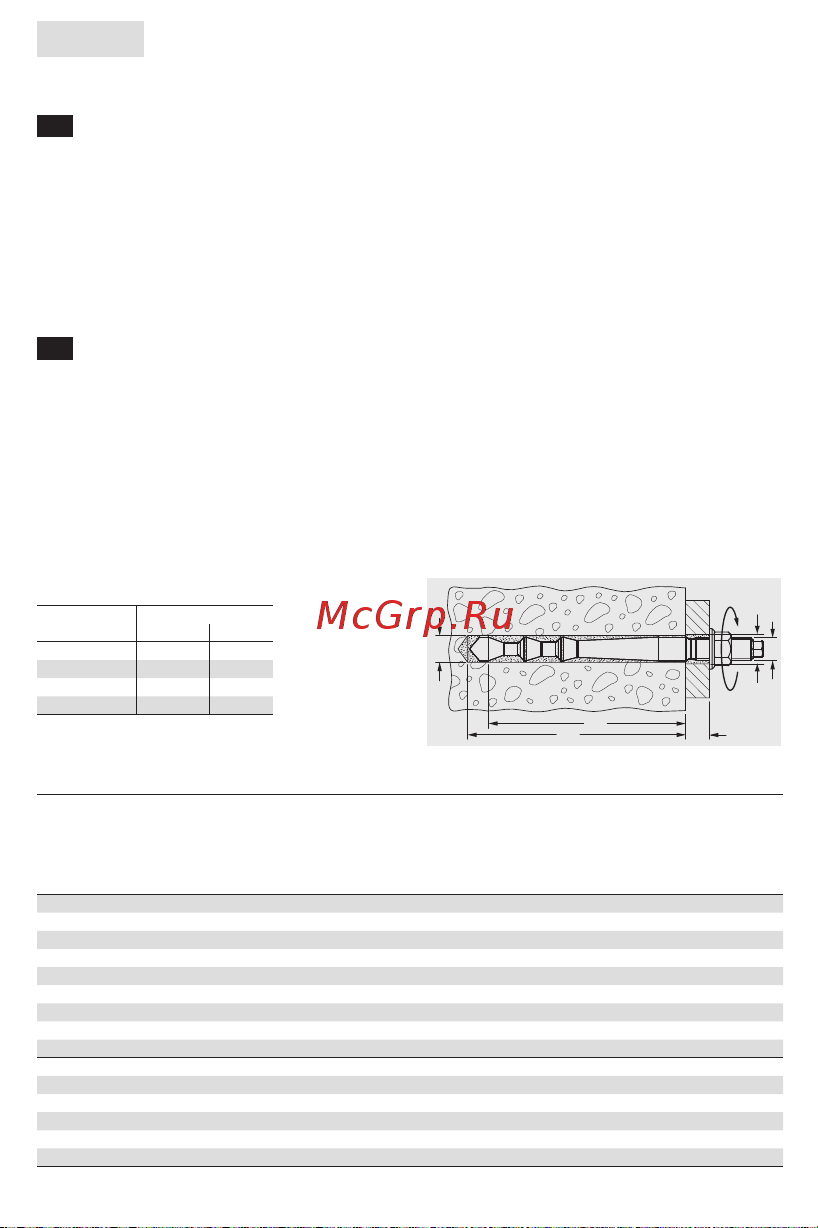

Patron

FHB II - A L · FHB II - A S

Ved forarbejdning med FHB II-patroner anbefaler vi sætteværktøjet RA-SDS (art.-nr. 62420).

D I

Formontage med patron, gevindstænger FHB II - A S og FHB II - A L

1. Bor et hul. Det er ikke nødvendigt at rengøre borehullet.

2. Sæt FHB II-patronen i. FHB II-gevindstang og tilhørende FHB II-patron, se tabel 3.

3. Montering af gevindstang. Før ankerstangen ind ved at dreje/slå med en egnet hammerboremaskine

(se tabel 3) og anvende den medfølgende sætskrue. Hertil skal vores sætteværktøj RA-SDS anvendes. Når

dybdemarkeringen flugter med betonoverfladen: STOP ! Når dybdemarkeringen er nået skal der komme mørtel

ud ved betonoverfladen. Visuel kontrol !

Hvis dette ikke er tilfældet, skal FHB II-gevindstangen omgående trækkes ud og monteres igen efter isætning

af en ekstra FHB II-patron.

4. Hærdetider. Overhold patronmørtlens hærdetider (se tabel 2). Påskruning af monteringsdel. Påfør tilspæn

dingsmomentet T

inst

, der fremgår af tabel 3, for at kontrollere monteringen.

D II

Montering gennem del med patron, kun med gevindstang FHB II - A S

1. Bor et hul. Det er ikke nødvendigt at rengøre borehullet.

2. Sæt FHB II-patronen i. FHB II-gevindstang og tilhørende FHB II-patron, se tabel 3.

3. Montering af gevindstang. Før ankerstangen ind ved at dreje/slå med en egnet hammerboremaskine

(se tabel 3) og anvende den medfølgende sætskrue. Hertil skal vores sætteværktøj RA-SDS anvendes. Når

dybdemarkeringen flugter med betonoverfladen: STOP ! Når dybdemarkeringen er nået skal der komme mørtel

ud ved betonoverfladen. Visuel kontrol !

Hvis dette ikke er tilfældet, skal FHB II-gevindstangen omgående trækkes ud og monteres igen efter isætning

af en ekstra FHB II-patron.

4. Hærdetider. Overhold patronmørtlens hærdetider (se tabel 2). Påskruning af monteringsdelen. Anvend

tilspændingsmomentet T

inst

ved kontrol af monteringen (tabel 3).

Tabel 3 Monteringsparametre for injektions- og patronsystemer:

Bore-

hul

Bore-

dybde

Gen -

nem-

gangs-

hul Ø

For-

ank-

rings -

dybde

Tilspæn-

dings-

moment

inst

Nøgle-

vidde

Børste BS

Injek-

tion

skalatrin

mørtel

Anbf.

bore-

hammer

Patron

til hørende

mørtel-

patron

FHB II-P/

FHB II-PF

Mål [mm] [mm] [mm] [mm] [Nm] [–] Ø mm Art.-nr.

[–] [kg]

FHB II - AL M 8 x 60 10 75 9 60 15 13 10 78178 3 2–3 8 x 60

FHB II - AL M10 x 95 12 110 12 95 20 17 12 78179 5 2–3 10 x 95

FHB II - AL M12 x 100 14 115 14 100 40 19 14 78180 6 2–3 12 x 100

FHB II - AL M12 x 120 14 135 14 120 40 19 14 78180 7 2–3 12 x 120

FHB II - AL M16 x 125 18 145 18 125 60 24 16/18 78181 9 2–3 16 x 125

FHB II - AL M16 x 145 18 165 18 145 60 24 16/18 78181 11 2–3 16 x 145

FHB II - AL M16 x 160 18 175 18 160 60 24 16/18 78181 13 4–5 16 x 160

FHB II - AL M20 x 210 25 235 22 210 100 30 25 97806 33 4–5 20 x 210

FHB II - AL M24 x 210 25 235 26 210 100 36 25 97806 33 4–5 24 x 210

FHB II - AS M10 x 60 10 75 12 60 15 17 10 78178 3 2–3 10 x 60

FHB II - AS M10 x 75 10 90 12 75 15 17 10 78178 4 2–3 10 x 75

FHB II - AS M12 x 75 12 90 14 75 30 19 12 78179 4 2–3 12 x 75

FHB II - AS M16 x 95 16 110 18 95 50 24 16/18 78181 8 4–5 16 x 95

FHB II - AS M20 x 170 25 190 22 170 100 30 25 97806 26 4–5 20 x 170

FHB II - AS M24 x 170 25 190 26 170 100 36 25 97806 26 4–5 24 x 170

OBS:

I vådt beton

og ved vand i

borehullet skal

hærdetiderne

fordoblesn !

Tabel 2 Hærdetider patron

Temperatur

ºC

Hærdetid i minutter

FHB II-P FHB II-PF*

– 5 240 8

+ 0 45 6

+ 10 20 4

≥ + 20 10 2

* Maks. patrontemperatur +30 °C.

ﬁx

inst
