Cartouche FHB II - A L · FHB II - A S
En cas d’utilisation de cartouches FHB II, nous vous recommandons d’utiliser l’appareil de pose
RA-SDS (réf. 62420).
D I
Montage à fleur avec cartouche, barres d’ancrage FHB II - A S et FHB II - A L
1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3.
Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée
(voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant.
Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton :
STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en
béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter
après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).
Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T
inst
indiqué dans
le tableau 3.
D II
Montage traversant avec cartouche, uniquement avec barres d’ancrage FHB II - A S
1. Percer le trou. Il n’est pas nécessaire de nettoyer le trou.
2. Enficher la cartouche FHB II. Barre d’ancrage FHB II et cartouche FHB II correspondante, voir tab. 3.
3.
Montage de la barre d’ancrage. Insérer la barre d’ancrage à l‘aide d‘une perceuse à percussion adaptée
(voir tableau 3) en utilisant la vis de montage fournie et en effectuant des mouvements de rotation/en frappant.
Utiliser notre outil de pose RA-SDS. Dès que le marquage de profondeur est au niveau de la surface en béton :
STOP ! Une fois le marquage de profondeur atteint, du mortier excédentaire doit sortir au niveau de la surface en
béton. Contrôle visuel ! Si tel n’est pas le cas, retirer immé-diatement la barre d’ancrage FHB II et la remonter
après avoir enfiché une deuxième cartouche FHB II.
4. Temps de durcissement. Observer les temps de durcissement du mortier de la cartouche (voir tableau 2).
Visser ensuite la pièce à monter. Pour effectuer un contrôle du montage, appliquer le couple T
inst
indiqué
(tableau 3).
9
Tableau 3 Paramètres de montage pour les systèmes à injection et à cartouche :
Per-
çage
Ø
d
o
Prof.
de
per-
çage
h
o
Trou
de
passage
Ø d
f
Prof.
d’an-
crage

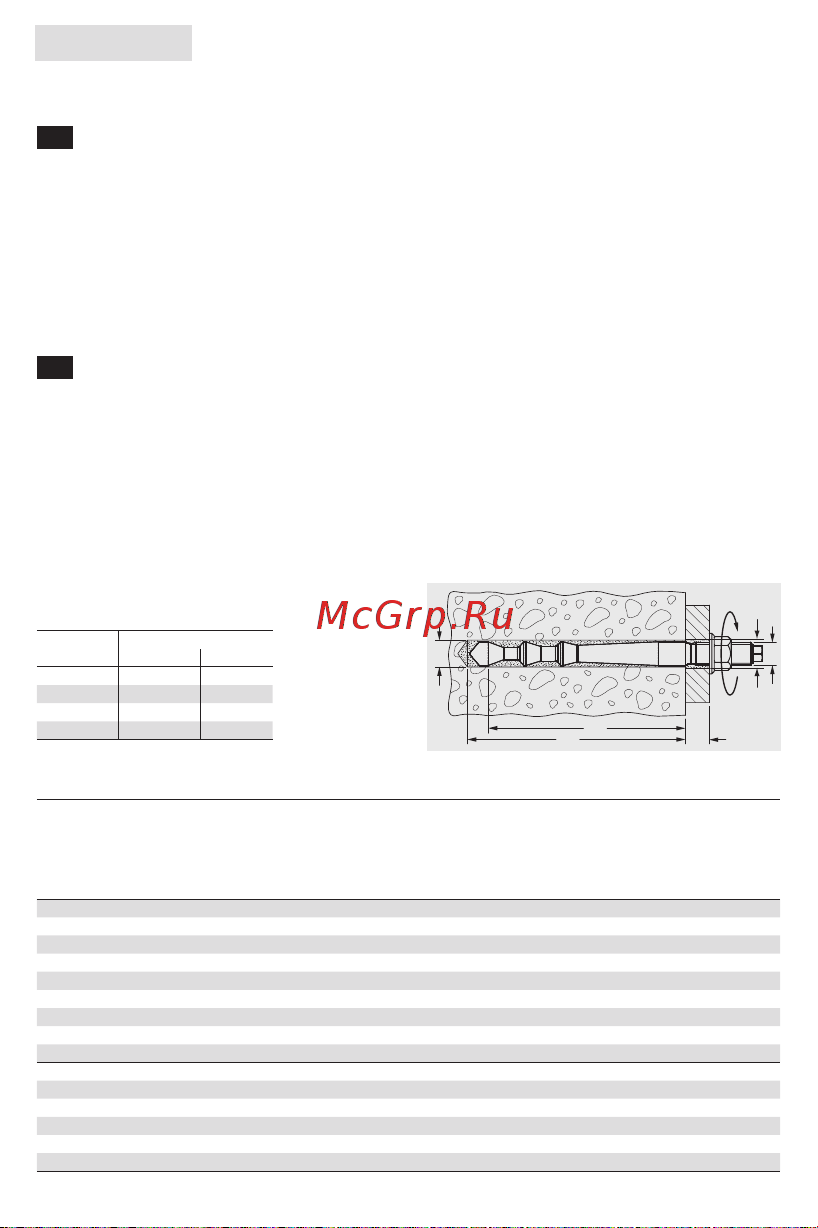

h
ef
Couple
T
inst
Ouver-
ture
de clé
SW
Brosse BS
Injec-
tion
echelles
pour
mortier
Perceuse
à percus-
sion re-
comman-
dée
Cartouche :
Cartouche
de mortier
FHB II-P/
FHB II-PF
Dimension [mm] [mm] [mm] [mm] [Nm] [–] Ø mm N° d’art.
[–] [kg]
FHB II - AL M 8 x 60 10 75 9 60 15 13 10 78178 3 2–3 8 x 60
FHB II - AL M10 x 95 12 110 12 95 20 17 12 78179 5 2–3 10 x 95
FHB II - AL M12 x 100 14 115 14 100 40 19 14 78180 6 2–3 12 x 100
FHB II - AL M12 x 120 14 135 14 120 40 19 14 78180 7 2–3 12 x 120
FHB II - AL M16 x 125 18 145 18 125 60 24 16/18 78181 9 2–3 16 x 125
FHB II - AL M16 x 145 18 165 18 145 60 24 16/18 78181 11 2–3 16 x 145
FHB II - AL M16 x 160 18 175 18 160 60 24 16/18 78181 13 4–5 16 x 160
FHB II - AL M20 x 210 25 235 22 210 100 30 25 97806 33 4–5 20 x 210
FHB II - AL M24 x 210 25 235 26 210 100 36 25 97806 33 4–5 24 x 210
FHB II - AS M10 x 60 10 75 12 60 15 17 10 78178 3 2–3 10 x 60
FHB II - AS M10 x 75 10 90 12 75 15 17 10 78178 4 2–3 10 x 75
FHB II - AS M12 x 75 12 90 14 75 30 19 12 78179 4 2–3 12 x 75
FHB II - AS M16 x 95 16 110 18 95 50 24 16/18 78181 8 4–5 16 x 95
FHB II - AS M20 x 170 25 190 22 170 100 30 25 97806 26 4–5 20 x 170
FHB II - AS M24 x 170 25 190 26 170 100 36 25 97806 26 4–5 24 x 170
ATTENTION:
Dans les cas de
montage dans du
béton humide et
lorsque le trou de
perçage est rem-
pli d’eau, doubler
les temps de
durcissement !
Tableau 2 Temps de durcissement
du mortier en cartouche
Temp.
ºC
Temps de durcissement en min.
FHB II-P FHB II-PF*
– 5 240 8
+ 0 45 6
+ 10 20 4
≥ + 20 10 2
* Temp. max. de la cartouche : +30 °C.
h
ef
t
fix
h
o
T
d
o
inst
M
d
f
MOAL FHB II_72x108_114104.indd 9 05.09.13 11:37
