HT 102, HT 103, HT 132, HT 133
pyccкий
21
привести к повышенной склонности к
обратной отдаче высотореза –
опасность получения травмы!
Пильная цепь не может
блокироваться на направляющей
шине. Поэтому рекомендовано,
чтобы пильная цепь с целью заточки
снималась и затачивалась на
стационарном устройстве для
заточки (FG 2, HOS, USG).

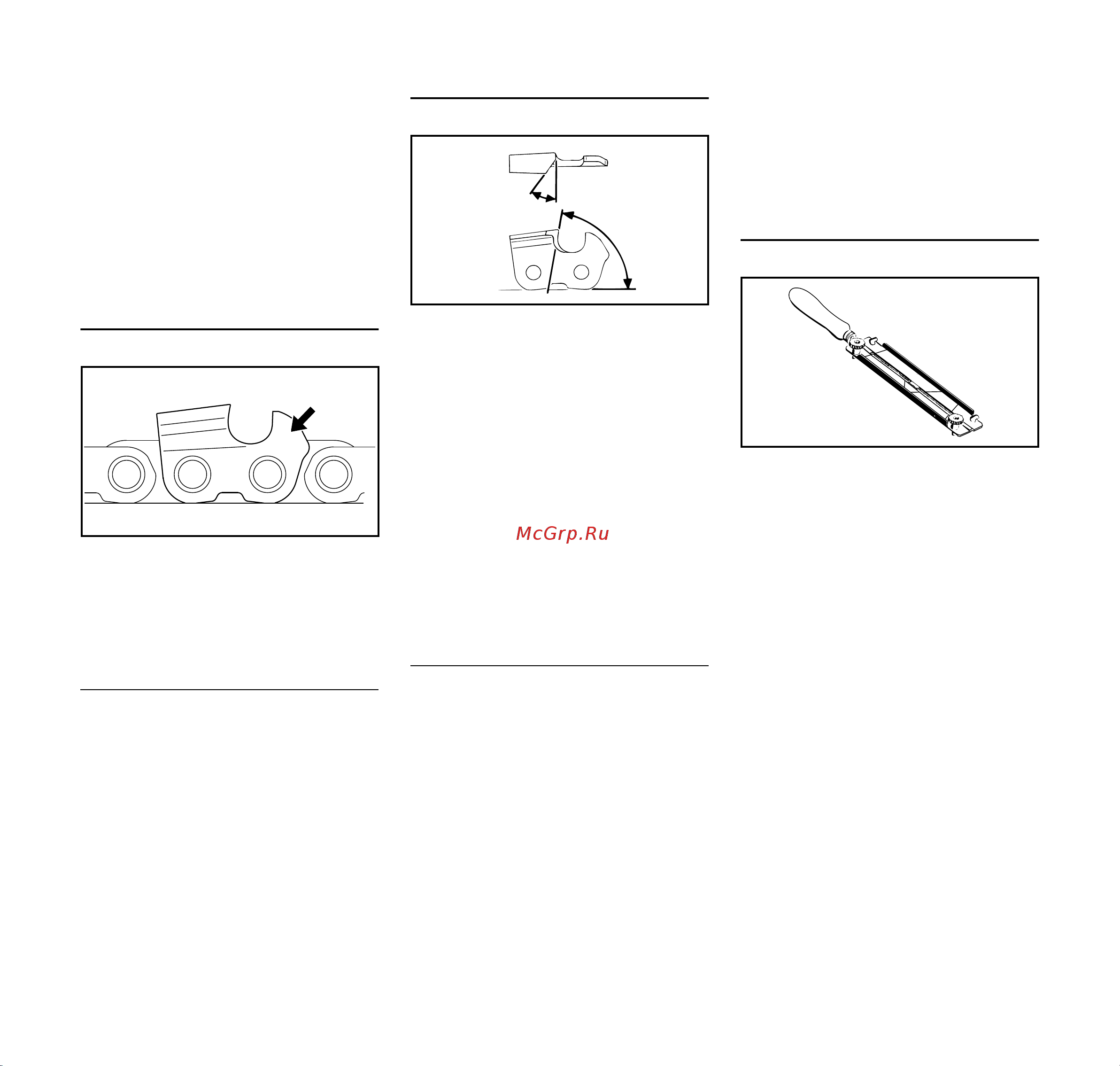

Шаг цепи
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины реза каждого
режущего зуба.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке пилы
обязательно должны выдерживаться
углы на режущем зубе.
Угол заточки и передний угол
A Угол заточки
Пильные цепи STIHL затачиваются с
углом заточки 30°. Исключениями
являются пильные цепи для
продольной распиловки с углом
заточки 10°. Пильные цепи для
продольной распиловки в
обозначении имеют X.
В Передний угол
При использовании предписанной
державки напильника и диаметра
напильника правильный передний
угол получается автоматически.
Углы у всех зубьев пильной цепи
должны быть одинаковыми. При
неодинаковых углах: грубый,
неравномерный ход цепи, сильный
износ – вплоть до разрыва пильной
цепи.
Державка напильника
N Применять державки
напильников
Пильную цепь затачивать вручную
только с применением державки
напильника (специальный
инструмент, см. таблицу
"Инструменты для заточки"). На
державках напильников нанесены
маркировки для угла заточки.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
1 либо 1/4 1/4 6,35
6, P либо PM 3/8 P 9,32
2 либо 325 0.325 8,25
3 либо 3/8 3/8 9,32
689BA027 KN
a
Формы зубьев Угол (°)
AВ
Micro = полудолотообраз-
ный зуб, например,
63 PM3, 26 RM3, 71 PM3
30 75
Super = полностью доло-
тообразный зуб,
например, 63 PS3,
26 RSC, 36 RSC3
30 60
Пильная цепь для про-
дольной распиловки,
например, 63 PMX,
36 RMX
10 75
A
B
689BA021 KN
689BA025 KN
