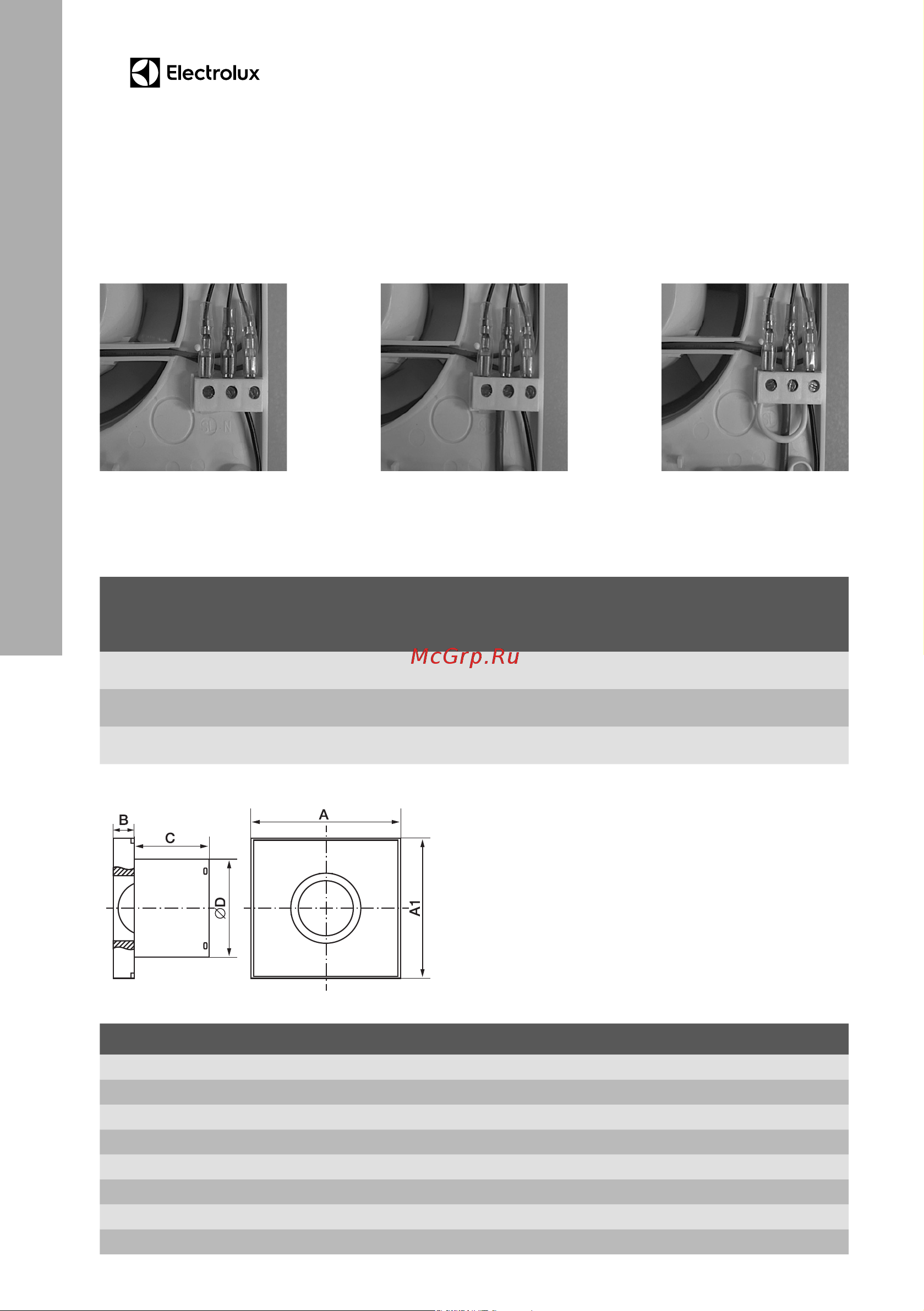

Для того чтобы вентилятор с таймером под-

ключить как обычный вентилятор, необходимо

произвести следующие соединения.

1. Подключить фазный провод через выклю-

чатель на клемму L вентилятора (рис.1).

2. Подключить нулевой провод на клемму N

вентилятора (рис. 2).

3. Поставить перемычку между клеммами L и

SL вентилятора (рис. 3).

После такого подключения вентилятор будет

включаться/выключаться в зависимости от

положения выключателя.

рис. 1

рис. 2

рис. 3

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель

Размеры, мм

AA1B C DВес, кг

EAFR-100… 150 140 21 75 98 0,46

EAFR-120… 175 165 21 85 115 0,60

EAFR-150… 200 190 21 93 145 0,80

EAFR-100… EAFR-120 … EAFR-150 …

Производительность, м

/ч 95 125 240

Напряжение/ час тота, В / Гц 220 –240 / 50

Потребляемая мощность, Вт 15 20 25

Посадочный размер, мм 100 120 150

Уровень шума, дБ(А) (3 м при Q=2) 30 31 32

Степень защиты IPX4

Класс защиты II

Ресурс, ч 20 000
