3 4

1. Красный (12В)

2. Белый (Аудио)

3. Черный ("Земля")

4. Желтый (Видео)

Блок питания*

Кнопка выхода

задержка

(2Сек-10Ссек)

Настройка

громкости

Кнопка выхода

5. Голубой (COM)

6. Зеленый (NC)

7. Коричневый (NO)

8. Оранжевый ("Выход")

Изменение режима: 1080P --> 720P --> CVBS

Удерживайте кнопку в течении 5 секунд.

Кнопка смены

режима 1080P >

720P > CVBS

3. Черный ("Земля")

6. Голубой (COM)

5. Зеленый (NC)

7. Коричневый (NO)

8.Оранжевый ("Выход")

6. Голубой (COM)

Кнопка добавления

IC карт и ключей

Блок питания*

Электромеханический

замок*

Электромагнитный

замок*

* - не входит в комплект поставки

Домофон

Выберите место для установки вызывной панели с учетом

рекомендаций приведенных на рисунке.

• Не размещайте вызывную панель напротив яркого источника света или солнца

• Не устанавливайте вызывную панель в агрессивной среде, такие как высокая

температура, открытые осадки, высокая влажность, пыль и т.п.

• Наиболее эффективное расположение вызывной панели, в том случае, когда

она располагается на уровне глаз посетителя

Монтаж с угловым кронштейном

Накладной монтаж

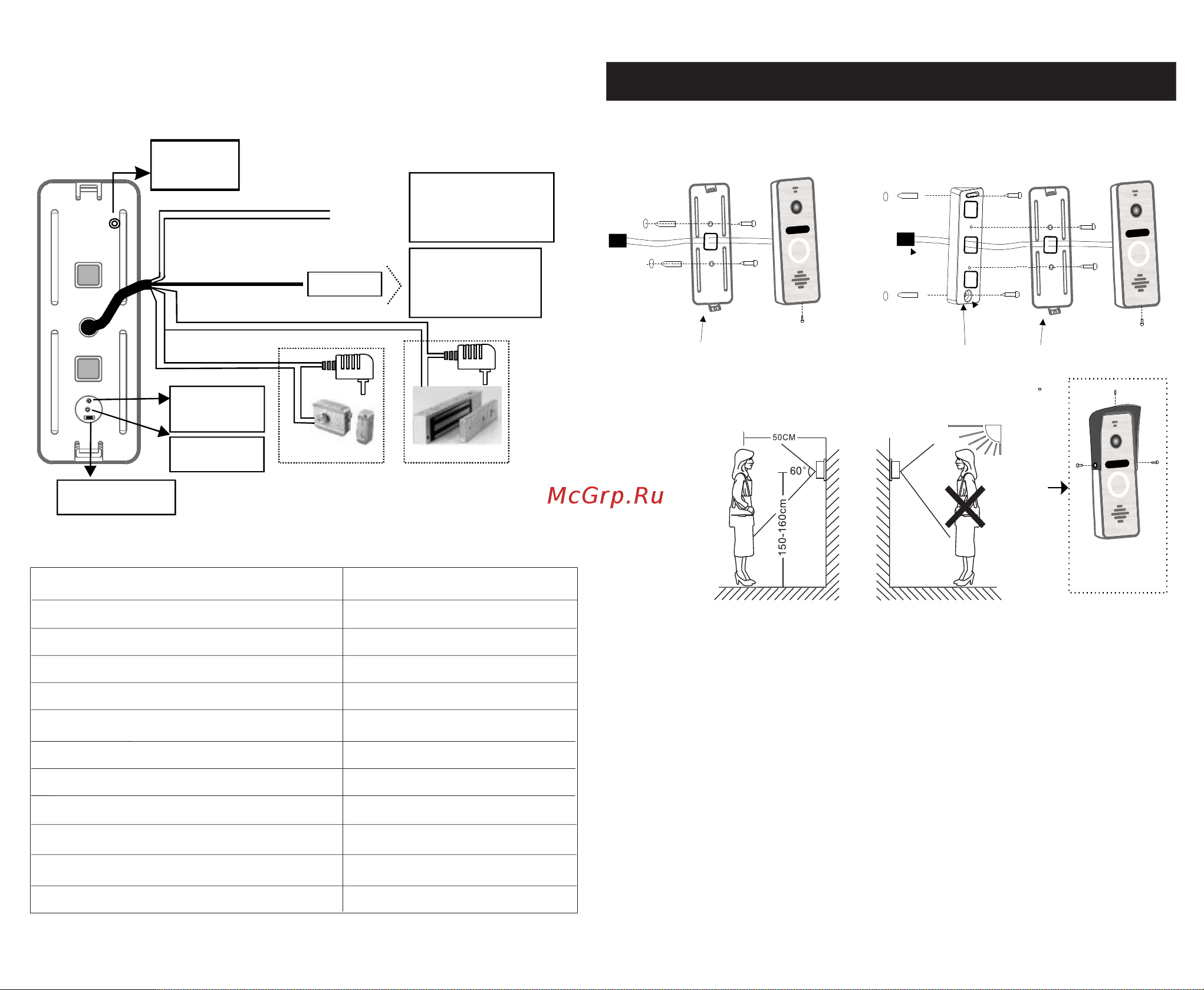

СХЕМА МОНТАЖА ВЫЗЫВНОЙ ПАНЕЛИ

Угловой кронштейн

Монтажная рамка

Солнцезащитный

козырек

Добавление IC ключей и карт для модели FX-CP29

• Короткое нажатие на кнопку добавления IC карт и ключей, после одиночного

звукового сигнала, переведет панель в режим добавления идентификаторов.

Общий объем карт и ключей не должен превышать более 200шт.

Повторное нажатие на кнопку переведет панель в дежурный режим.

• Длительное нажатие более 3-х секунд на кнопку добавления IC карт и ключей,

после тройного звукового сигнала, удалит все добавленные ранее ключи и

карты. По окончании операции панель перейдет в дежурный режим.

Подключение

Сенсор

Разрешение

Угол обзора

Мин.освещенность

Объектив

Максимальное потребление

Питание

Рабочая температура

Контроллер и считыватель

1,5 Вт (при вкл. ИК)

12 Вольт DC

Выход видеосигнала

FX-CP29

AHD1080P/720P/CVBS

1/2.7" CMOS

1,0 В 75 Ом

4-х проводное

-40...+50С

0 лк (ИК вкл.)

120 град.

2,7 мм

Встроен
