Подключение

Сенсор

Разрешение

Угол обзора

Мин.освещенность

Объектив

Максимальное потребление

Питание

Рабочая температура

Монтаж

110 гр.

1,5 Вт (при вкл. ИК)

12 Вольт DC

Выход видеосигнала

FX-CP13 FX-CP40

1000 твл

1/3" CMOS

2,2 мм

1,0 В 75 Ом

Накладной, врезной

4-х проводное

-40...+50С

0 лк (ИК вкл.)

Выберите место для установки вызывной панели с учетом рекомендаций

приведенных на рисунке.

Не размещайте вызывную панель напротив яркого источника света или

солнца

Не устанавливайте вызывную панель в агрессивной среде, такие как

высокая температура, открытые осадки, высокая влажность, пыль и т.п.

Наиболее эффективное расположение вызывной панели, в том

случае, когда она располагается на уровне глаз посетителя

Монтаж с угловым кронштейном

Накладной монтаж

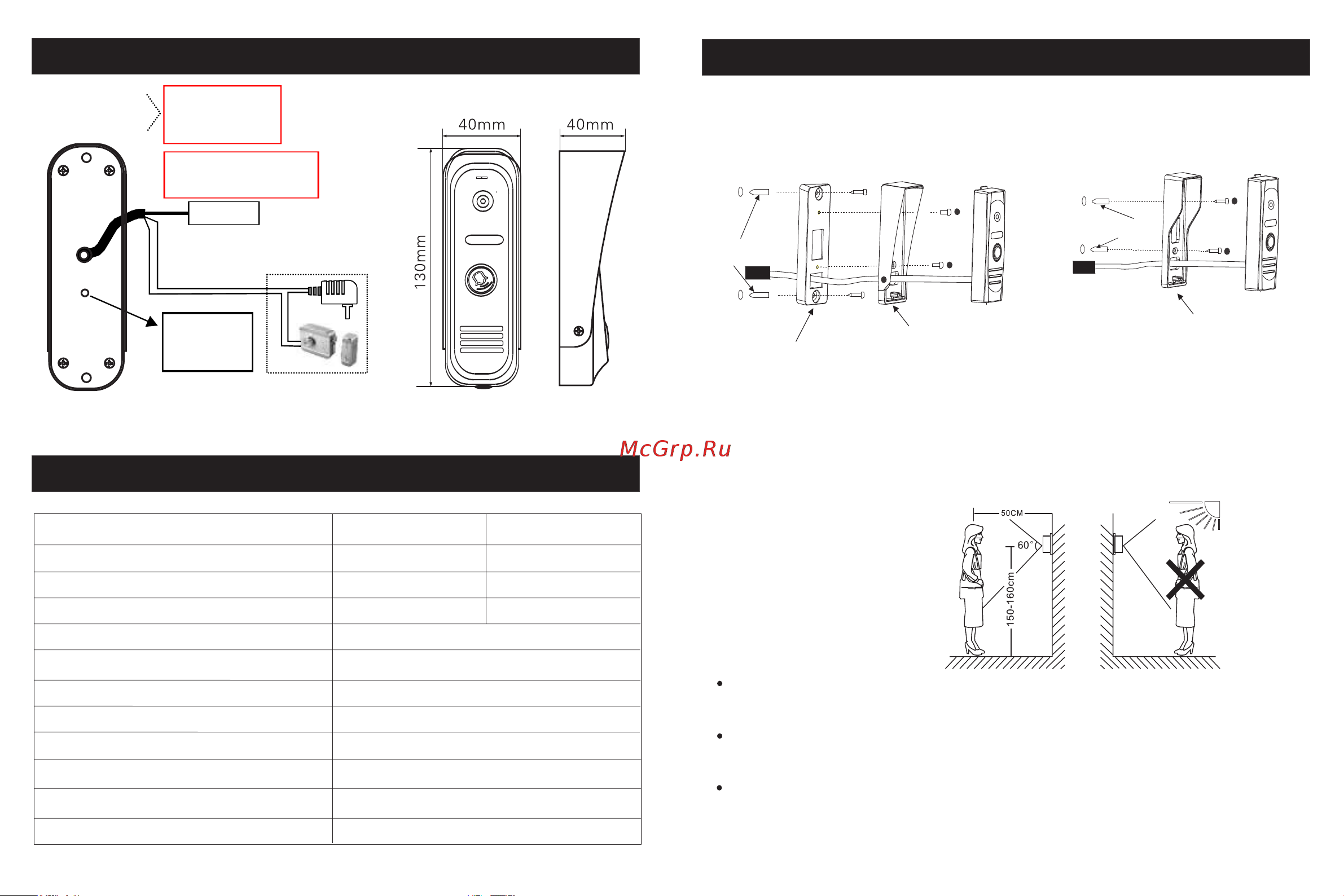

СХЕМА МОНТАЖА ВЫЗЫВНОЙ ПАНЕЛИ

Дюбель

Угловой кронштейн

Козырек (исполнение

может отличаться в

зависимости от модели)

Козырек (исполнение

может отличаться в

зависимости от модели)

Дюбель

ОПИСАНИЕ

1080P / CVBS

90 гр.

1. Красный (12В)

2. Белый (Аудио)

3. Черный ("Земля")

4. Желтый (Видео)

5. Синий (V+ камера)

6. Серый (GND камера)

7. Фиолетовый (V+ замка)**

Настройка

громкости

5. Оранжевый (COM)

7. Зеленый (NO)

6. Коричневый (NC)

Электромеханический

замок*

* - не входит в комплект поставки

** - для подключения эл.мех.замка напрямую от панели, необходимо соединить

COM (оранжевый) + GND (серый), а к замку подвести V+ (фиолетовый) и NO (зеленый)

Домофон

СПЕЦИФИКАЦИЯ

1/2.7" CMOS

Переключение режима:

1080P --> CVBS

Блок питания*
