Подключение
Сенсор
Разрешение
Угол обзора
Мин.освещенность
Объектив
Максимальное потребление
Питание
Рабочая температура
Монтаж
85 гр.
1,5 Вт (при вкл. ИК)
12 Вольт DC
Выход видеосигнала
FX-CP7 FX-CP8
700 твл
1/3" CMOS
3,7 мм
1,0 В 75 Ом
Накладной, врезной
4-х проводное
-40...+50С
0 лк (ИК вкл.)

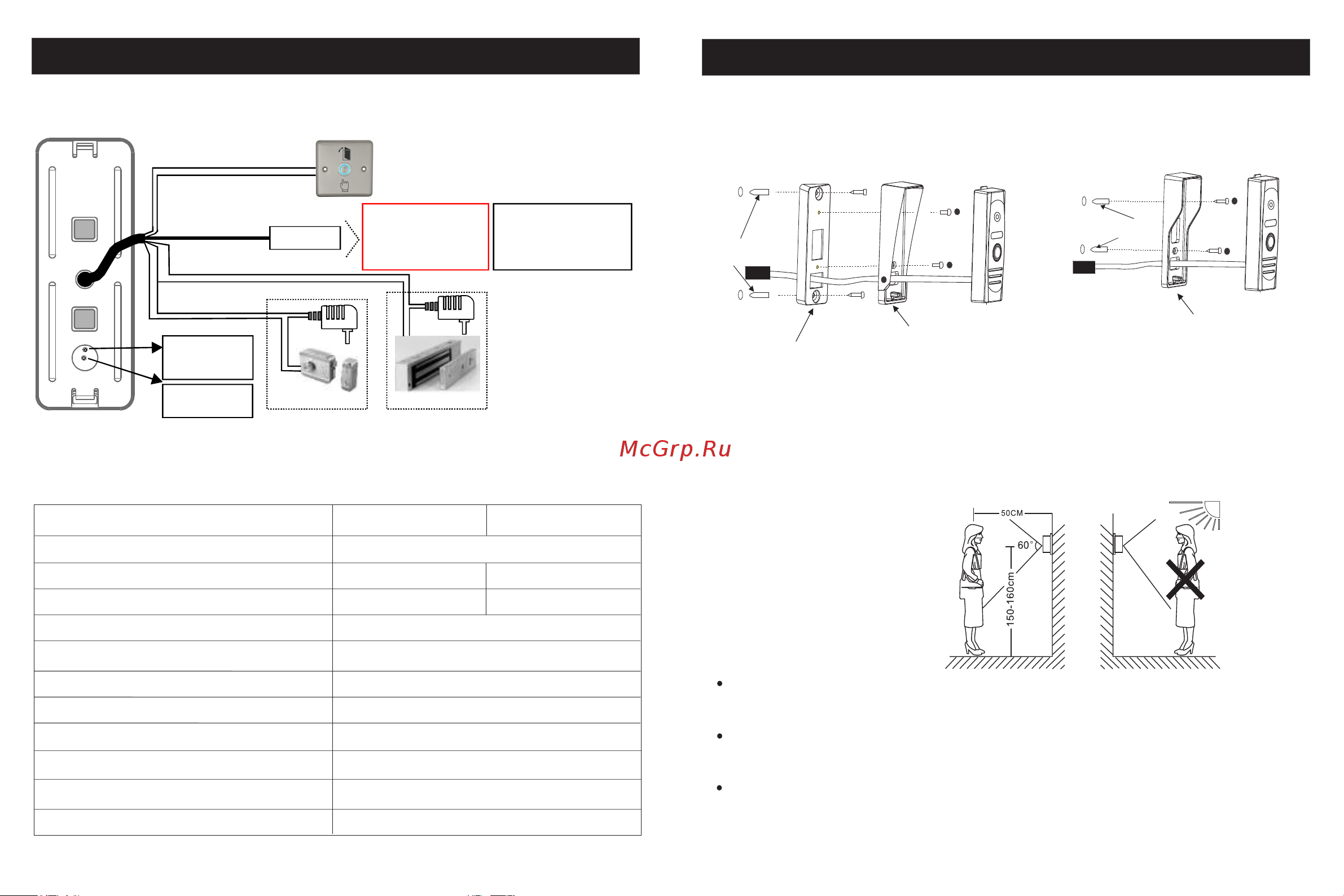

Выберите место для установки вызывной панели с учетом рекомендаций
приведенных на рисунке.
Не размещайте вызывную панель напротив яркого источника света или
солнца
Не устанавливайте вызывную панель в агрессивной среде, такие как
высокая температура, открытые осадки, высокая влажность, пыль и т.п.
Наиболее эффективное расположение вызывной панели, в том
случае, когда она располагается на уровне глаз посетителя
Монтаж с угловым кронштейном
Накладной монтаж
СХЕМА МОНТАЖА ВЫЗЫВНОЙ ПАНЕЛИ
Дюбель
Угловой кронштейн
Козырек (исполнение
может отличаться в
зависимости от модели)
Козырек (исполнение
может отличаться в
зависимости от модели)
Дюбель
ОПИСАНИЕ
800 твл
75 гр.
1. Красный (12В)
2. Белый (Аудио)
3. Черный ("Земля")
4. Желтый (Видео)
Блок питания*
Кнопка выхода
задержка
(2Сек-10Ссек)
Настройка
громкости
Кнопка выхода
5. Голубой (COM)
6. Зеленый (NC)
7. Коричневый (NO)
8. Оранжевый ("Выход")
3. Черный ("Земля")
6. Голубой (COM)
5. Зеленый (NC)
7. Коричневый (NO)
8.Оранжевый ("Выход")
6. Голубой (COM)
Блок питания*
Электромеханический
замок*
Электромагнитный
замок*
* - не входит в комплект поставки
Домофон
