Commax серый DRC-4CPN3 Инструкция к товару онлайн [3/8] 858984
![Commax серый DRC-4CPN3 Инструкция к товару онлайн [3/8] 858984](/views2/2096269/page3/bg3.png)
3
2.
Wiring & Installation
[FIG-3]
1.
Совместите отверстия на стене, где будет
размещена вызывная панель, с
отверстиями монтажного кронштейна и
закрепите
.
Рис. 1: Вариант установки вызывной
панели на угол 30°
(универсальный угловой
кронштейн (лево-право).
Рис. 2: Установка вызывной панели без
углового кронштейна (фронтально).
2.

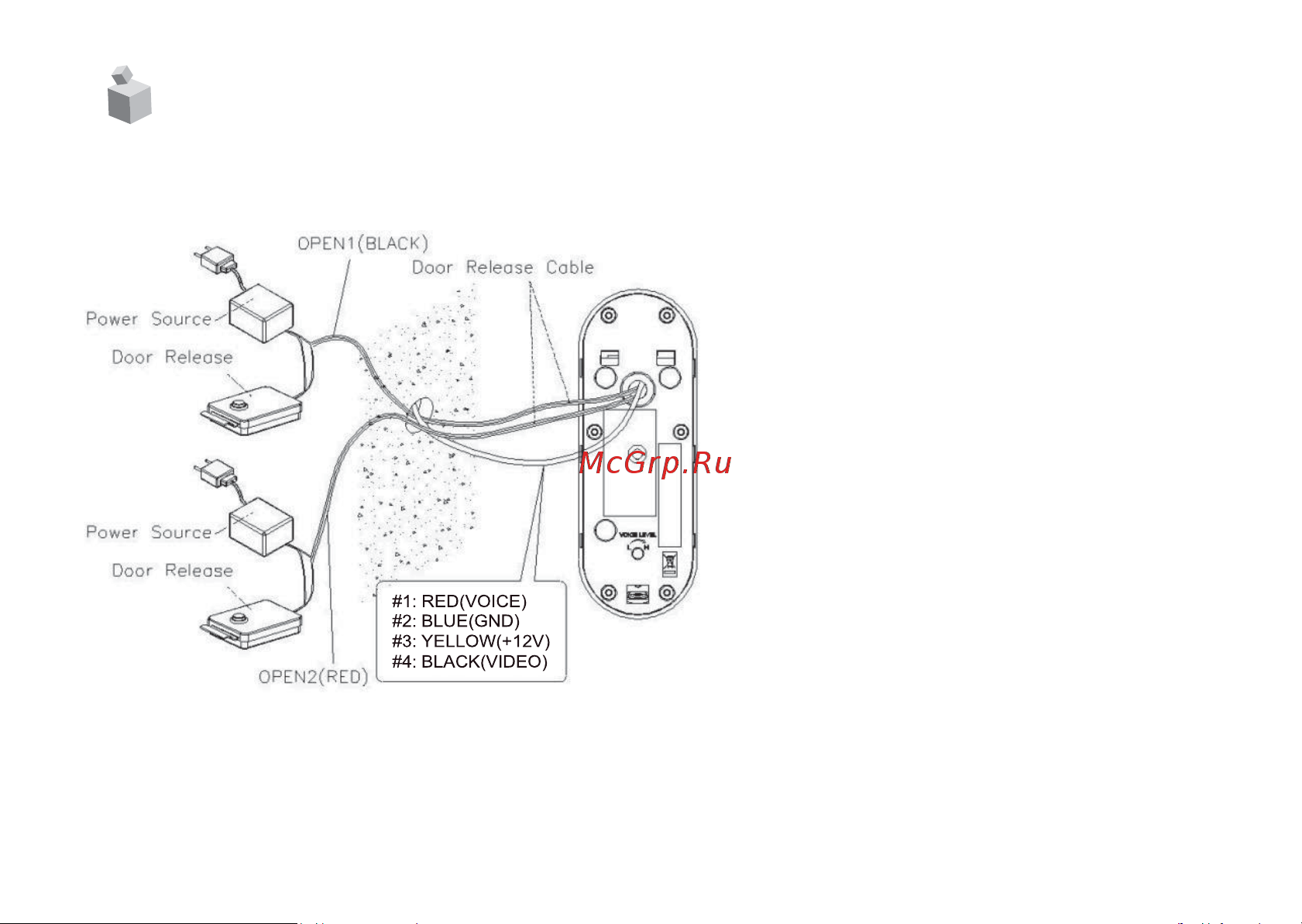

Подключите монитор как показано на
рисунке 3.
(№1: красный/звук, №2 синий/земля,
№3: желтый/DC12V, №4: черный/видео)
3.
Подключите
кабель
к
замку
как
показано
на
рисунке
3.
4.
Затяните
болты
,
затем
закройте
заглушками
.
