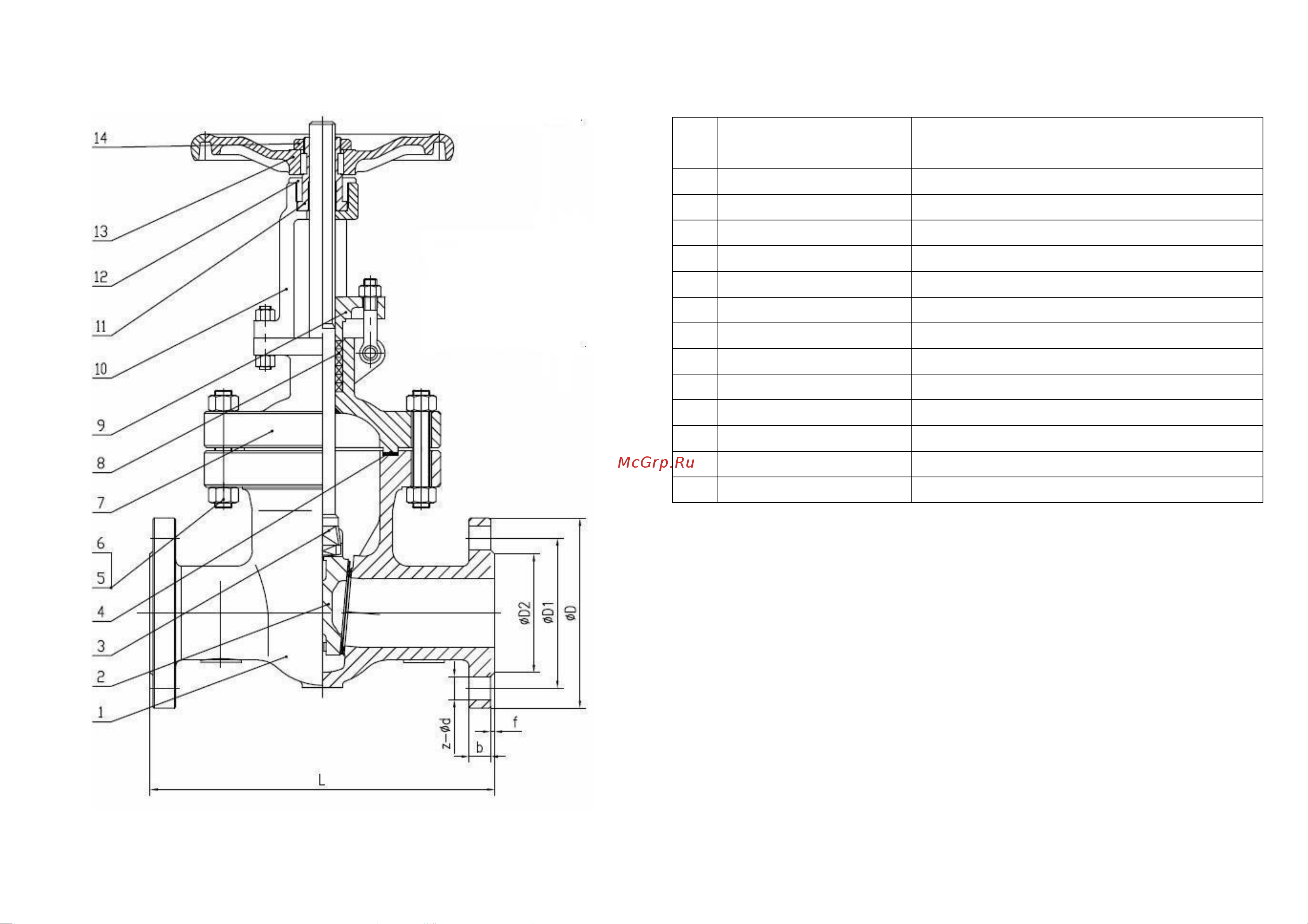

Рисунок 1

3. Устройство и принцип работы.

Основные детали и материалы ТМЦ приведены в табл.№3 и Рис.1.

Таблица №3

№

Наименование детали

Материал

Корпус

Сталь 20Л

Клин (диски)

Сталь 20Л с наплавкой на клине из нерж. стали

Шпиндель

Сталь 20Л с антикоррозийной обработкой

Прокладка

армированный графит

Болты

Сталь 45

Гайки

Сталь 35

Крышка

Сталь 20Л

Сальниковая набивка

Эластичный графит

Фланец сальника

Сталь 20Л

Рамка

Сталь 20Л

Втулка шпинделя

ВЧШГ QT450

Гайка рамки

Сталь 25

Маховик

ВЧШГ QT350

Гайка маховика

Сталь 35

Между фланцами корпуса и крышки помещается прокладка (4). Для предотвращения

прохода рабочей среды между крышкой и шпинделем в сальниковой камере помещается

сальниковая набивка (8), которая поджимается фланцем сальника (9) с помощью двух

болтов.

Верхнее уплотнение задвижек обеспечивает разгрузку сальникового узла при открытом

затворе, затвор состоит из двухдискового клина (2), между дисками размещен шпиндель

(3).

Запирание задвижек с ручным управлением происходит при вращении маховика (13) по

часовой стрелке. При этом шпиндель (3) через резьбовую втулку шпинделя (12) получает

поступательное движение, передающееся на клин.

В крайнем положении клина при создании на маховике необходимого усилия

обеспечивается плотное перекрытие прохода.

4. Монтаж и порядок установки.

Продолжительность службы и исправность задвижек зависят от правильного монтажа

и подготовки их к работе, а также от качества подготовки рабочей среды.

Непосредственно перед установкой задвижек на трубопровод произвести

расконсервацию внутренних полостей и внешних поверхностей горячей водой с

последующей сушкой или растворителем с последующим обдуванием теплым воздухом

или протиркой насухо. При необходимости внешние части изделия окрасить согласно

требованиям эксплуатирующей организации. При установке изделий на трубопровод

произвести подтяжку прокладочных соединений и сальникового уплотнения, т.к. в период
