захвате, труба должна упираться в заднюю стенку зева захвата. При работе

захватов не допускается рывков и ударов.

3.12. Запрещается с помощью захвата вытаскивать груз, зажатый другим

предметом.

3.13. Запрещается допускать соударения захвата, находящегося под нагрузкой, с

другими предметами.

3.14. Запрещается эксплуатация захвата в агрессивной среде, способной

вызвать коррозию его металлических элементов.

- выработка отверстия под палец в корпусе захвата поз. 1 более 2-х мм в

направлении приложения нагрузки (рис. 5)

- изменение первоначального размера зева захвата более чем на 10%

(рис. 6)

- повреждение резьбового соединения пальца скобы поз. 3 и гайки поз. 4 (срыв

ниток резьбы на пальце или гайке);

- отсутствие или нечитаемость маркировочных бирок (табличек);

- износ защитной накладки до разрушения;

4. Нормы и правила браковки захвата

4.1. Общие требования по оценке работоспособности захвата и по методике

контроля браковочных параметров – по ГОСТ 33715.

4.2. Запрещается эксплуатация захватов со следующими дефектами и

повреждениями металлических элементов:

- трещины любых размеров и расположения;

- износ поверхности элементов или наличие местных вмятин, приводящих к -

уменьшению площади поперечного сечения на 10% и более;

- износ пальца скобы поз. 3 в местах контакта более 3% номинального диаметра

(рис. 3)

f0 - первоначальный

диаметр пальца скобы;

f1 и f2 - фактические

диаметры сечения пальца,

измеренные во взаимно

перпендикулярных

направлениях, мм

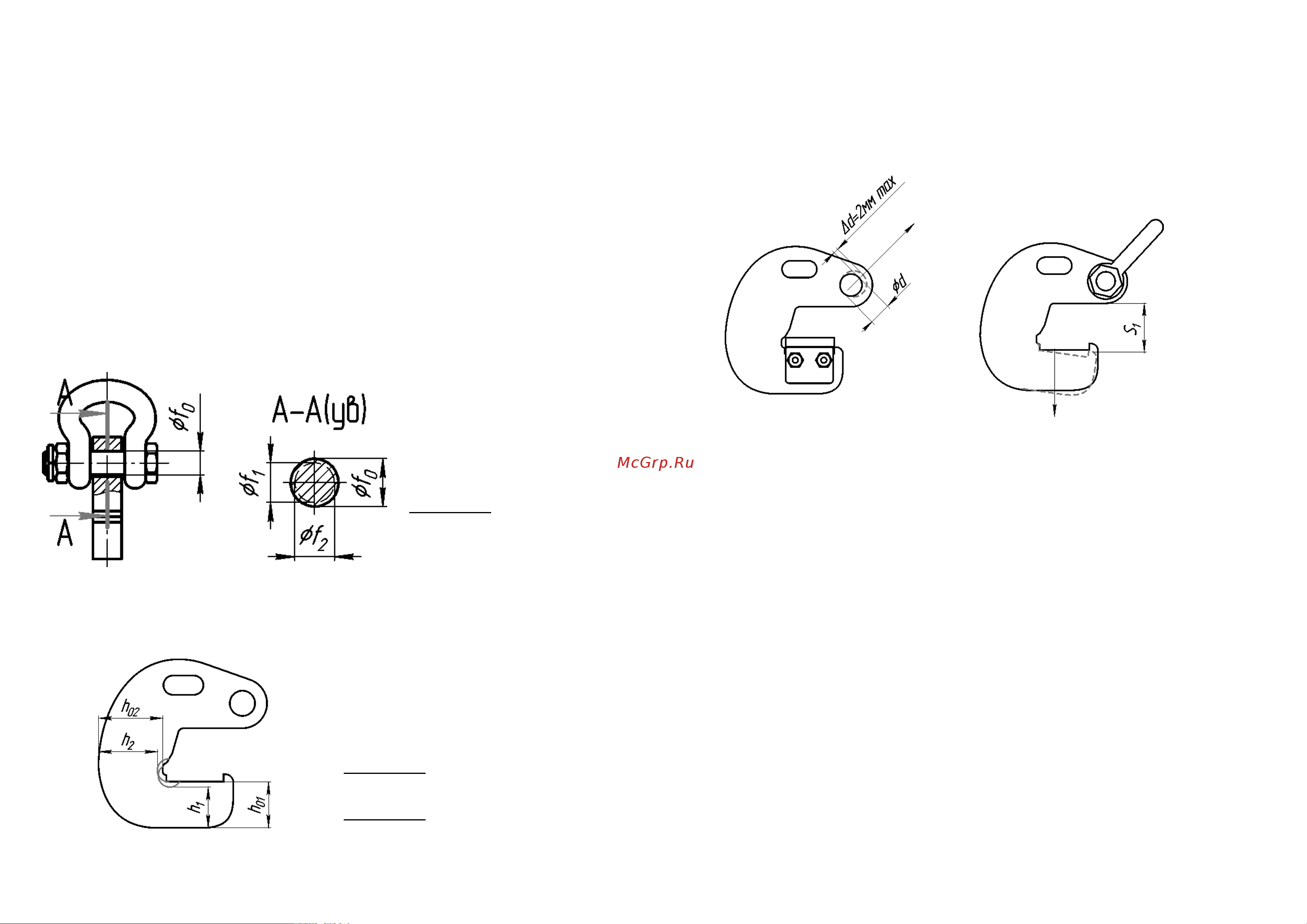

Рис.5. Определение выработки отверстия

под палец в корпусе захвата

Рис.6. Определение изменения размера

зева захвата

4.3. Для контроля технического состояния пальца скобы, резьбового соединения

пальца и гайки, отверстий под палец в корпусе захвата, которое невозможно

определить в собранном виде, периодически (в зависимости от режима эксплуатации),

в сроки определенные графиком, утвержденным распорядительным актом

эксплуатирующей организации, должна производиться частичная разборка захвата,

осмотр и ревизия. При обнаружении неявных признаков наличия трещин в элементах

захвата, должны применяться методы неразрушающего контроля, либо захват

выбраковывается.

4.4. При сборке после частичной разборки захвата все элементы должны

устанавливаться в то же положение, в котором они находились перед разборкой,

особое внимание уделяется состоянию шплинта, желательна его замена после каждой

разборки.

4.5. При износе защитная накладка подлежит замене, так как является сменным

элементом.

f1 + f2

≥

0,97 f0

Рис.3. Определение износа пальца скобы в местах контакта

- наличие остаточных деформаций, приводящих к изменению первоначального

размера элемента более чем на 10% (рис. 4)

h01 и h02 - первоначальный размер

элемента, мм;

h1 и h2 - фактический размер

элемента, мм

5. Указания по ремонту захвата

h01

5.1. Ремонт захвата производится путём замены элементов с выявленными

браковочными признаками.

5.2. Заделка дефектов любым способом (заварка, наплавка и т.д.) запрещается.

5.3. Выбракованные элементы заменяются только на новые, не бывшие в

употреблении.

≥

0,9

h02

≥

0,9

Рис.4. Определение износа элементов корпуса захвата в местах контакта с грузом
