1. НАЗНАЧЕНИЕ.

1.1. Захват монтажный грузоподъемный предназначен для подъема и опускания при монтаже, де-

монтаже и перемонтаже сборок из опалубочных щитов при помощи грузоподъемных механизмов

при температуре окружающего воздуха от - 30 до + 45 °С.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

2.1. Обозначение ЗМОК ЗМОКШ3Т

2.2. Габаритные размеры

Длина, мм 213 230

Ширина, мм 92 190

Высота, мм 220 225

2.3. Грузоподъемность, кг 1500 3000

2.4. Масса, кг 5,92 8,06

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

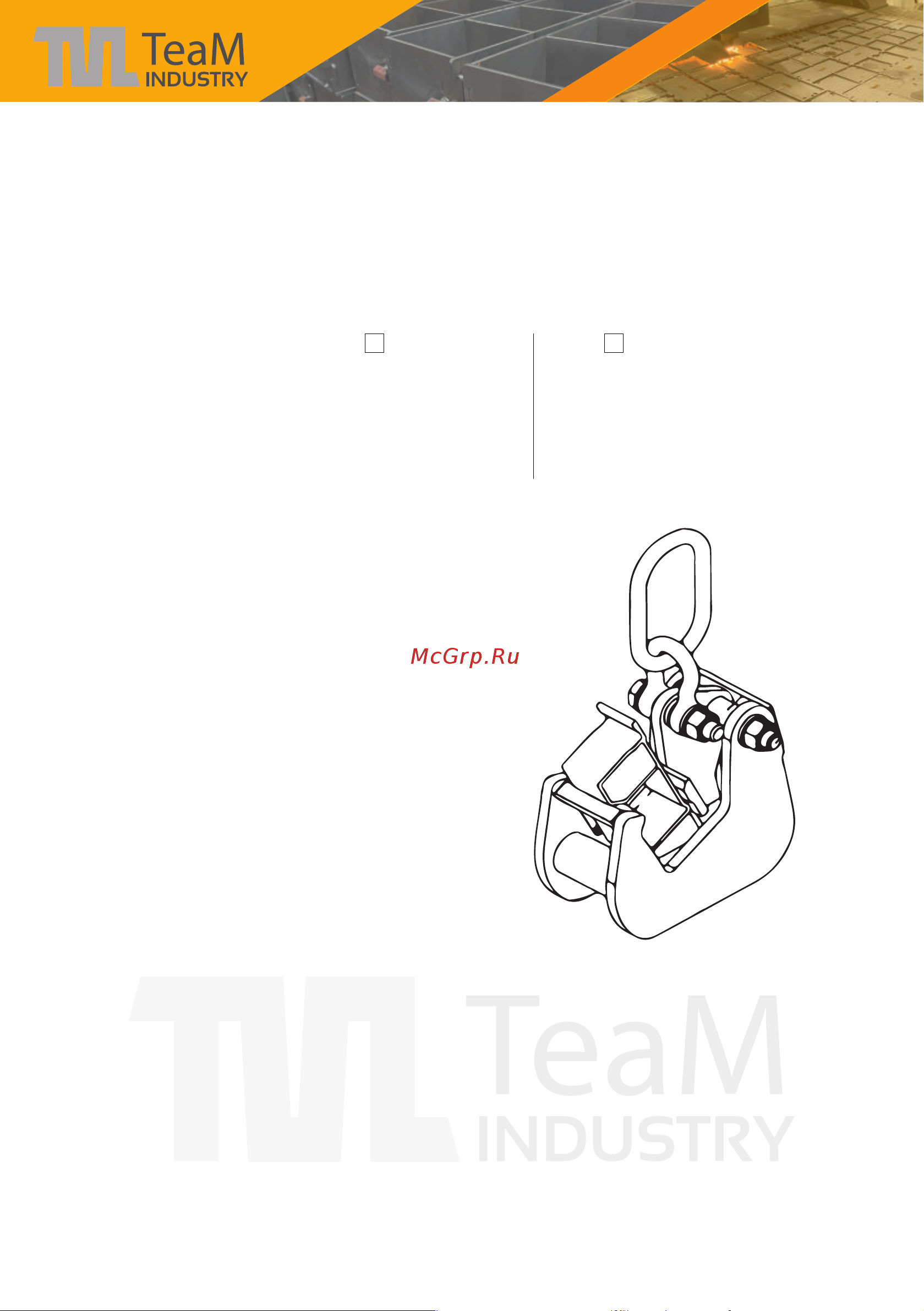

3.1 Захват монтажный (Рис. 1) состоит из 2-х щек,

соединенных между собой 2-мя распорными втулками

(с пружиной) и пластиной. На оси через распорную

втулку (с пружиной) присоединен прижим, корторый

через упор прижимает профиль опалуюочного щита

к щекам захвата и связи. Подъем осуществляется за

серьгу, соединенную с прижимом через омеггобразную

скобу.

Рис. 1

3.2. Захват монтажный представляет собой сварную конструкцию и состоит из крюка, рычага, оси.

3.3. Для работы с захват монтажный необходимо:

- поднять до упора рычаг, повернув его на оси;

- установить захват на щит опалубки так, чтобы выступы крюка полностью вошли в углубление профи-

ля щита опалубки.

- зафиксировать захват, установив рычаг в исходное положение.

3.4. С целью повышения удобства монтажа захвата на щите рычаг подпружинен относительно крюка.

3.5. Гайки болтов застопорены шплинтами.

3.6. Захват монтажный имеет антикоррозийную защиту по ГОСТ 9.307-89, либо порошковую окраску

по ГОСТ 9.410-88
