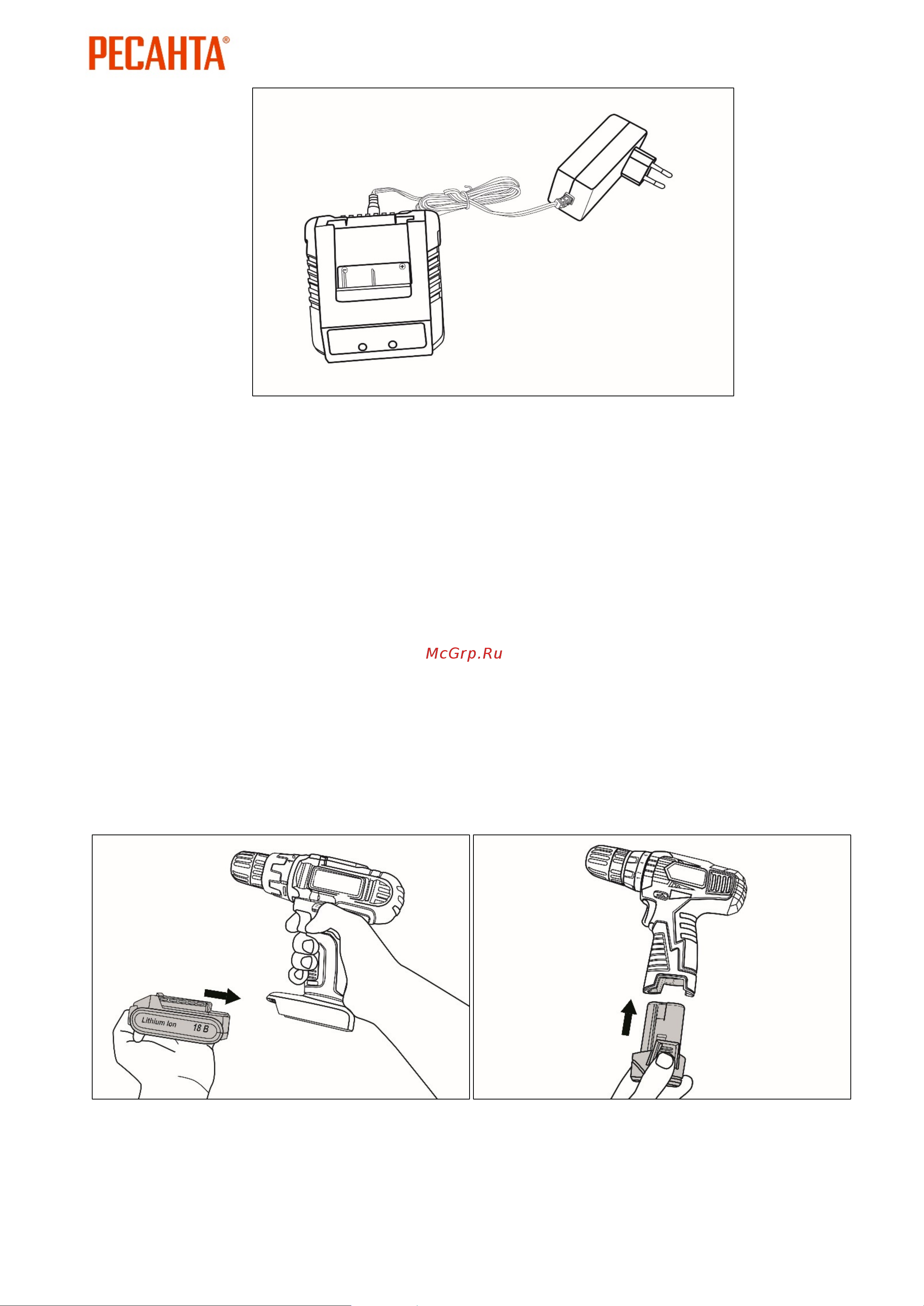

Рис. 5 Зарядное устройство*

* в зависимости от комплектации. В некоторых моделях сетевой адаптер подключается

напрямую к аккумулятору.

Индикатор заряда:

Шуруповерты имеют на корпусе индикацию заряда. Три светодиода

располагаются друг за другом, при нажатии на кнопку основного

выключателя загорается(-ются) диод(ы) того цвета, которому соответствует

уровень заряда.

 Красный диод - горит, когда осталось менее 30% заряда

 Красный и

жёлтый - от 30 до 70% заряда;

 Красный, зелёный и желтый -от 70 до 100% заряда.

Установка аккумулятора:

Подсоедините аккумулятор к устройству, для этого вставьте его в

место крепления и зафиксируйте до щелчка.

Рис. 6 Установка аккумулятора (слайдер) Рис. 7 Установка аккумулятора (обойма)
