ПАСПОРТ И ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАМОК ВРЕЗНОЙ C РУЧКАМИ НА ПЛАНКЕ

APECS T-0523-С

Назначение и общие характеристики

Врезной замок под евроцилиндр c защелкой и задвижкой модели APECS T-0523-С предназначен для установки на металлические двери левого

или правого открывания. Замок комплектуется ручками на планке с межосевым расстоянием 80 мм. Замок может дополнительно

комплектоваться цилиндровым механизмом нужной длины. Цвет замка и сторона открывания указаны на упаковке.

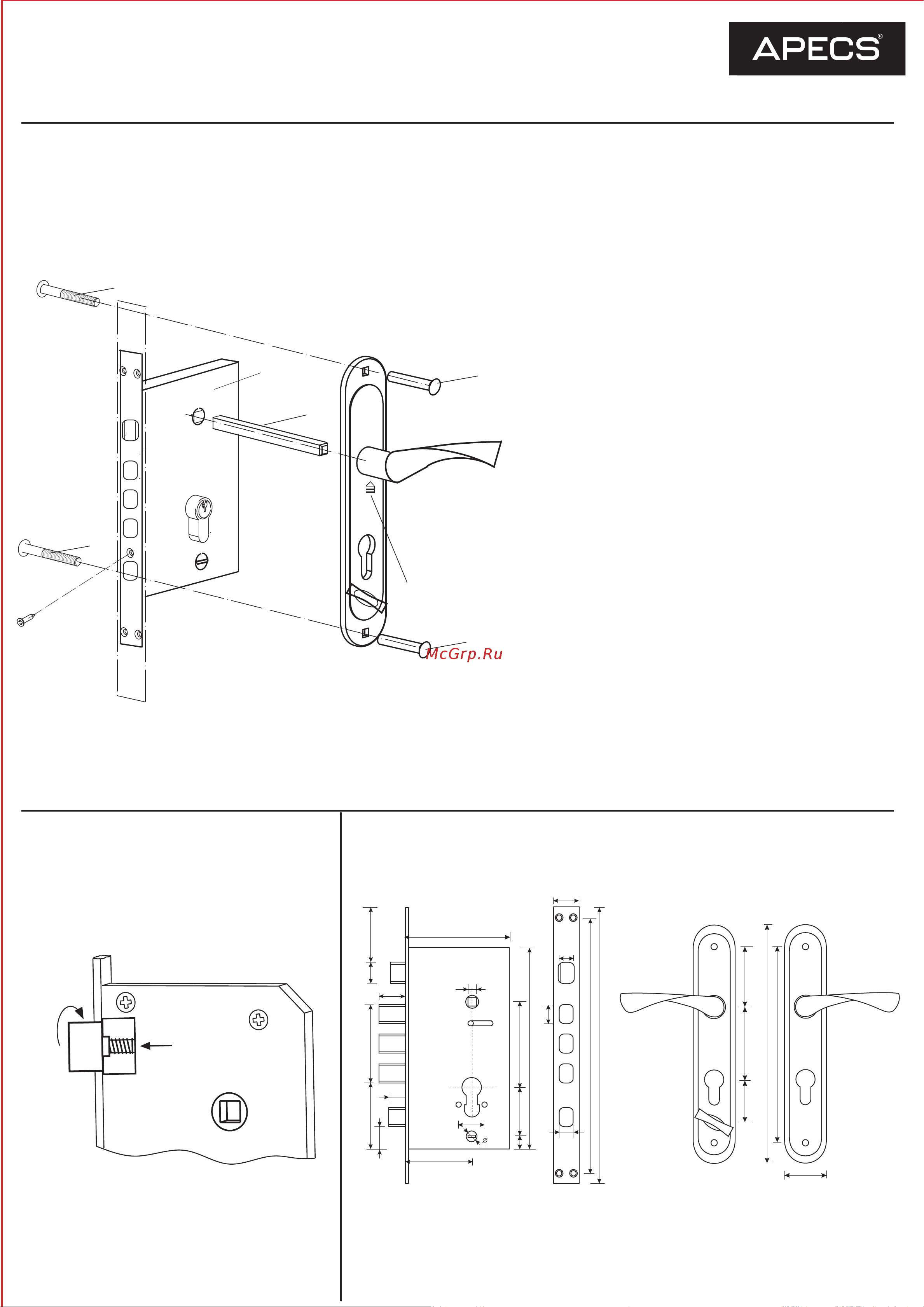

Рис.1

Рис.2 Рис.3

1.Перед установкой замка убедитесь, что скос

защелки направлен в сторону закрывания двери.

Чтобы переставить защелку, не разбирайте

корпус, а выдавите защелку отверткой через "o

кно" на корпусе замка (A) и переверните ее (B).

A

B

4

1

2.Определите место установки замка и нанесите разметку,

согласно размерам замка.

51

20

74

59,5

24

15

97.5

8

18

24

8050

189

18

24.5

240

260

15

13

60

13,5

12

268

8050

50

225

63,5

5

6

7

5

3

Комплектация

1.Корпус замка 1 шт.

2.Ручки на планке 2 шт.

3.Квадрат 1 шт

4.Винт крепления цилиндрового механизма 1 шт.

5.Гайка стяжная 2 шт.

6.Винт стяжной 2 шт.

7.Винт фиксации ручки 2 шт.

8.Ответная планка 1 шт.

Изготовитель оставляет за собой право без предварительного уведомления вносить

изменения в конструкцию, технические характеристики, внешний вид и комплекта-

цию товара, не изменяющие его потребительских свойств.

Условия эксплуатации — не использовать для чистки абразивные материалы и рас-

творители.

Гарантийный срок —5 лет с даты продажи. В случае неисправности изделие подле-

жит замене по месту его приобретения в пределах гарантийного срока. Гарантия не

распространяется на механические повреждения, повреждения, вызванные воздей-

ствием абразивных материалов, растворителей, химических средств, а также, дру-

гие дефекты, вызванные неправильной эксплуатацией, установкой или транспорти-

ровкой изделия или естественным износом.

Изготовитель: «АПЕКС КО., ЛТД», КНР, 100025, г. Пекин, р-н Чаоян, ул. Баличжуан

Сили, д. 100, Чжубан 2000, корп. 1, Восточная секция, 602. «APECS CO., LTD», Room

602, East side, No. 1 Zhubang 2000, No. 100, Balizhuang Xili, Chaoyang District, Beijing,

PRC, 100025.

Представитель на территории РФ: ЗАО «Гарвинтон РУС». Адрес (Местонахождение):

119146, г. Москва, Комсомольский пр-т, д. 36, кв. 29. Почтовый адрес: 115127,

г. Москва, Варшавское шоссе, д.37, а/я 91. marketing@apecs.com.
