Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 4 Дата: 17.05.2021
4
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
ПРИМЕЧАНИЕ
Номинальный диаметр DN, мм
15 - 20
Рабочее давление PN, бар
10
Максимальная рабочая температура,
о
С
120
Исполнение
Прямой и угловой
Регулируемая среда
Вода или водные растворы
гликолей до 35%
R
1/2"
3/4"
EN 10226-1 (ISO 7/1)
Rp
G
UNI ISO 228/1
Условная пропускная способность K
vs
, (м
3
/ч)
ТИП
КЛАПАНА
ИСПОЛНЕНИЕ
15
20
SVR
Прямой
1,4
1,5
Полностью открытого
клапана
Угловой
1,55
1,9
SVRS
Прямой
1,25
1,35
Угловой
1,5
1,9
SVL
Прямой
0,22-1,34
0,22-1,75
В зависимости от настройки
клапана
Угловой
0,19-1,65
0,19-1,75
Момент затяжки штуцера в радиатор (не более), Нм
10
Момент затяжки накидной гайки (не более), Нм
40
Температура окружающей среды,
о
С
От -20 до +50
Средний срок службы, лет
10

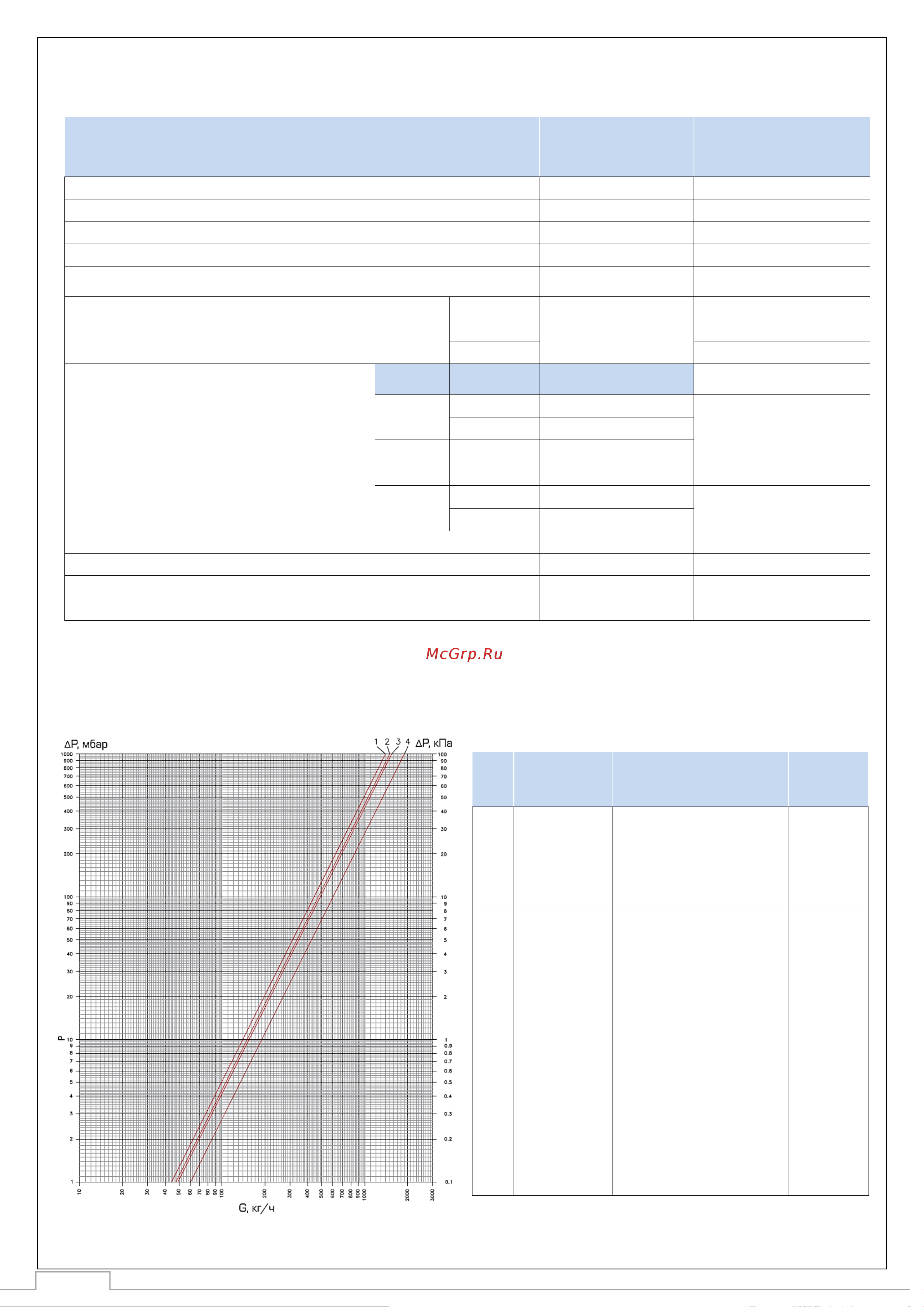

3.3. ДИАГРАММА ГИДРАВЛИЧЕСКОГО СОПРОТИВЛЕНИЯ РУЧНОГО ТЕРМОРЕГУЛИРУЮЩЕГО
КЛАПАНА ТИП SVR.
№
ПОЗ.
Артикул
НАИМЕНОВАНИЕ
Пропускная
способность
Kv, м
3
/ч
1
SVR-2122-000015
SVR-2122-100015
Клапан ручной
терморегулирующий, прямой
1/2"
1,4
2
SVR-2102-000015
SVR-2102-100015
Клапан ручной
терморегулирующий, угловой
1/2"
1,5
3
SVR-2122-000020
Клапан ручной
терморегулирующий, прямой
3/4"
1,55
4
SVR-2102-000020
Клапан ручной
терморегулирующий, угловой
3/4"
1,9
