Корпус имеет два резьбовых подсоединения с внутренней резьбой и отверстие под

головку в верхней части также с внутренней резьбой, соответствующие ГОСТ 6357-81

(ISO 228-1:2000, DIN EN 10226-2005).

Головка вентиля имеет резьбовое отверстие, в котором перемещается шток (3) с

закрепленным на конце запорным элементом конусного типа (4). Шток и запорный

элемент изготовлены также из латуни марки CW617N (по DIN EN 12165-2011) и имеют

высокоточную обработку и полировку.

Уплотнение штока обеспечивают сальниковый кольцевой уплотнитель (5), изготов-

ленный из эластичного тефлона повышенной температурной стойкости (политетра-

фторэтилен, PTFE), упорное кольцо (6) и поджимная гайка (7), выполненные из латуни

марки CW614N. При закручивании поджимной гайки упорное кольцо вдавливает коль-

цевой уплотнитель в головку вентиля, обеспечивая максимальную герметичность штока.

Герметичность соединения корпуса и головки обеспечивается с помощью прокладки

(8), также выполненной из эластичного тефлона повышенной температурной стой-

кости (политетрафторэтилен, PTFE). На внешнем конце штока с помощью гайки (10),

изготовленной из латуни марки CW614N, крепится ручка барашкового типа из конструк-

ционной стали S235JR (по DIN EN 10025-2005), соответствующей марке Ст3пс

(по ГОСТ 380-2005).

Все трубные цилиндрические резьбы соответствуют ГОСТ 6357-81 (ISO 228-1:2000,

DIN 259), а все метрические резьбы — ГОСТ 8724-2002 (ISO 261:1998).

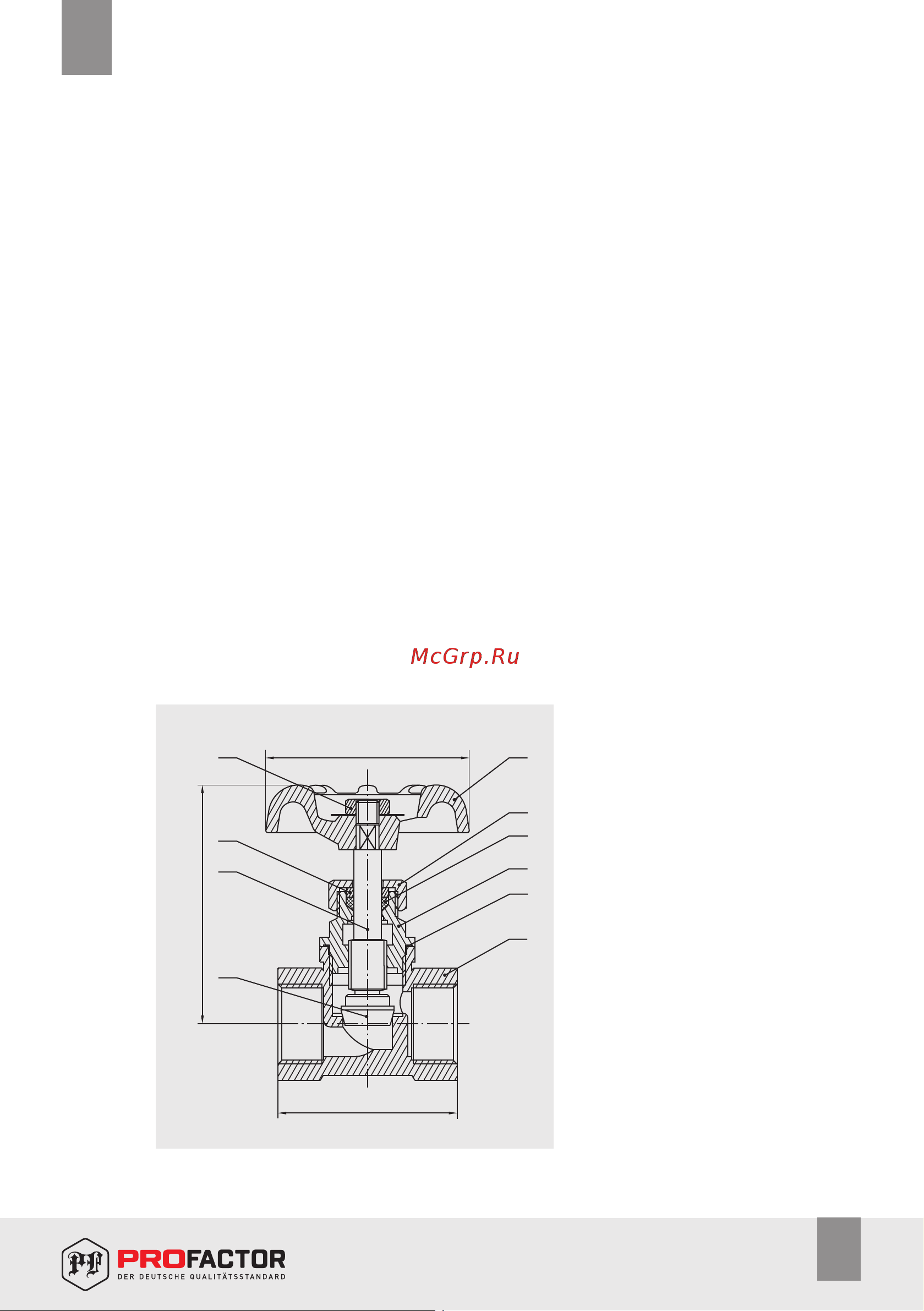

1 – корпус

2 – головка вентиля

3 – шток винтовой

4 – запорный элемент конусного типа

5 – кольцевой уплотнитель штока

6 – кольцо упорное

7 – гайка поджимная

8 – прокладка головки

9 – ручка барашкового типа

10 – гайка крепления ручки
