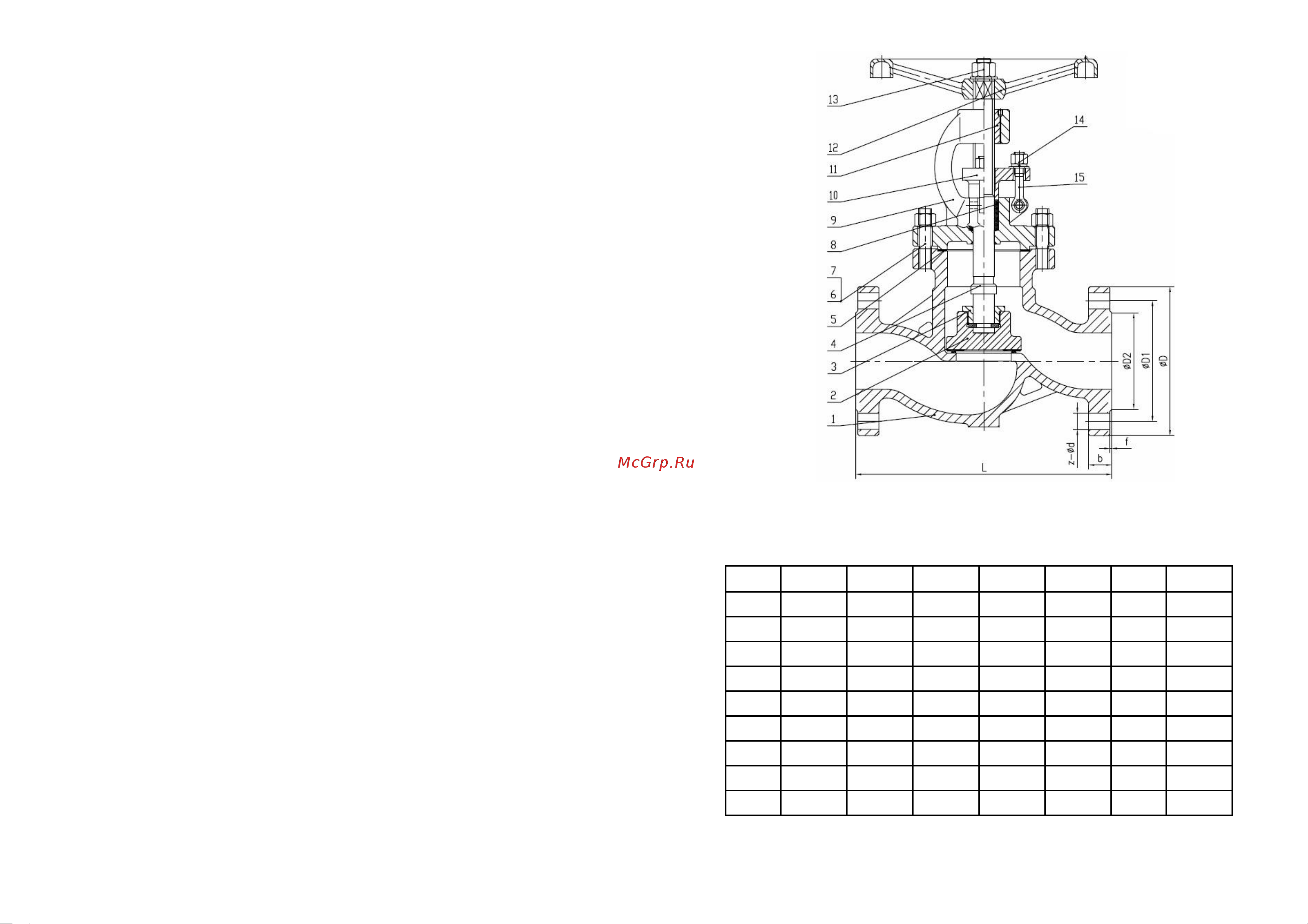

Рис.1 Клапан запорный фланцевый 15нж65нж.

Таблица№3. Габаритные и присоединительные размеры запорных

клапанов 15нж65нж.

Ду

D, мм

D1, мм

D2, мм

L,мм

b, мм

f, мм

Z-d

15

95

65

45

130

12

2

4-ø14

20

105

75

55

150

12

2

4-ø14

25

115

85

65

160

12

2

4-ø14

32

135

100

78

180

13

2

4-ø18

40

145

110

85

200

13

3

4-ø18

50

160

125

100

230

13

3

4-ø18

65

180

145

120

290

15

3

4-ø18

80

195

160

135

310

17

3

8-ø18

100

215

180

155

350

17

3

8-ø18
