НАЗНАЧЕНИЕ
Клапаны (вентили) применяются в качестве запорного устройства на трубопро-
в
одах холодного, горячего водоснабжения, теплоснабжения, технологических тру-
бопроводах, транспортирующих среды, не агрессивные к материалам
изделия.

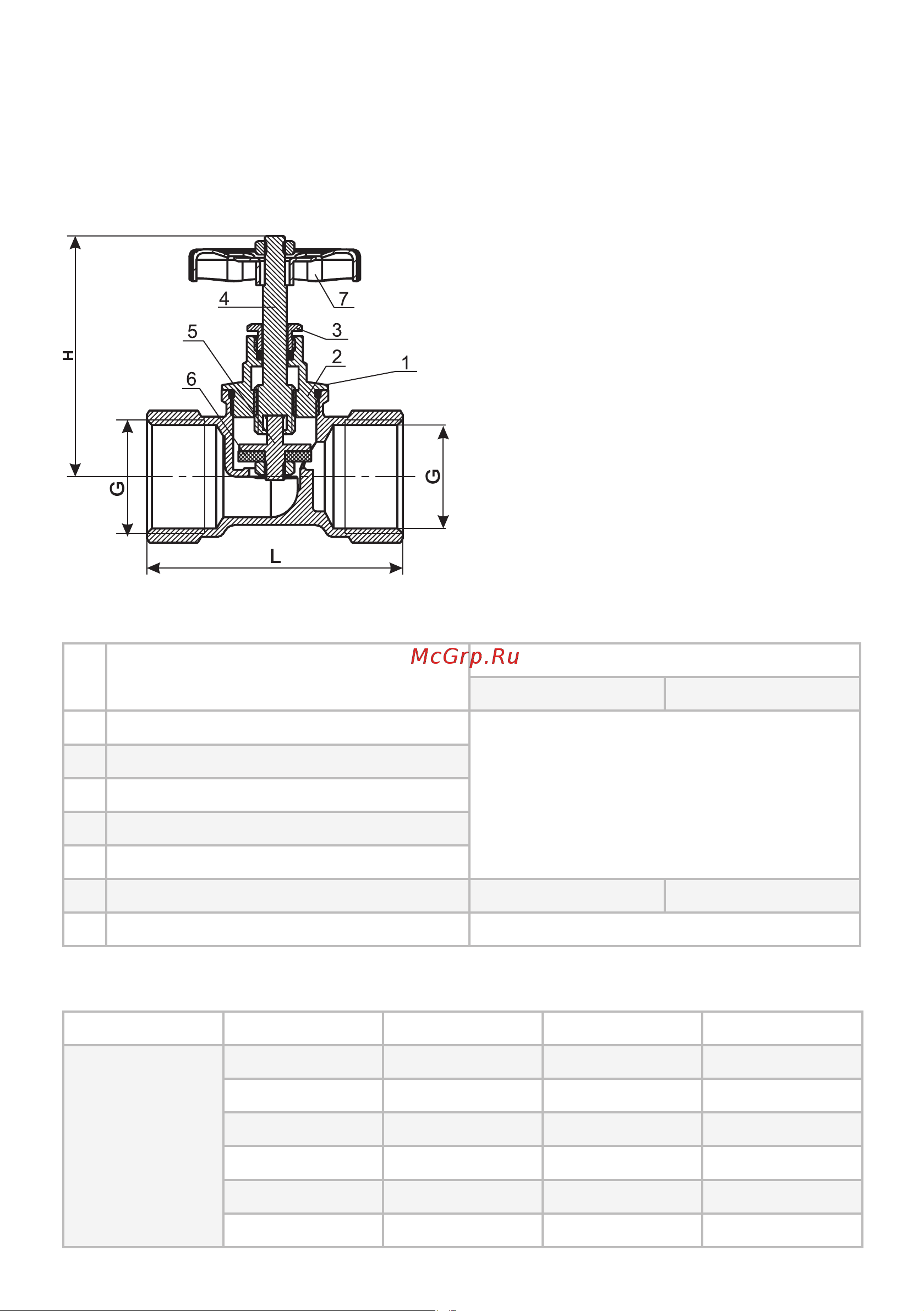

СХЕМА
МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ
№ Части
Материал
15б1п 15б3р
1 корпус
латунь ЛМцА 57-3-1
2 крышка
3 накидная гайка
4 шпиндель
5 золотник
6 уплотнение золотника фторопласт-4 фторопласт-4
7 маховик
углеролистая сталь пластик ABS
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
PN G DN L (mm) H (mm)
1/2’’ 15
55 66
3/4’’ 20
63 73
1’’ 25
70
84
15б3р - 10
15б1п - 16
