ОПИСАНИЕ

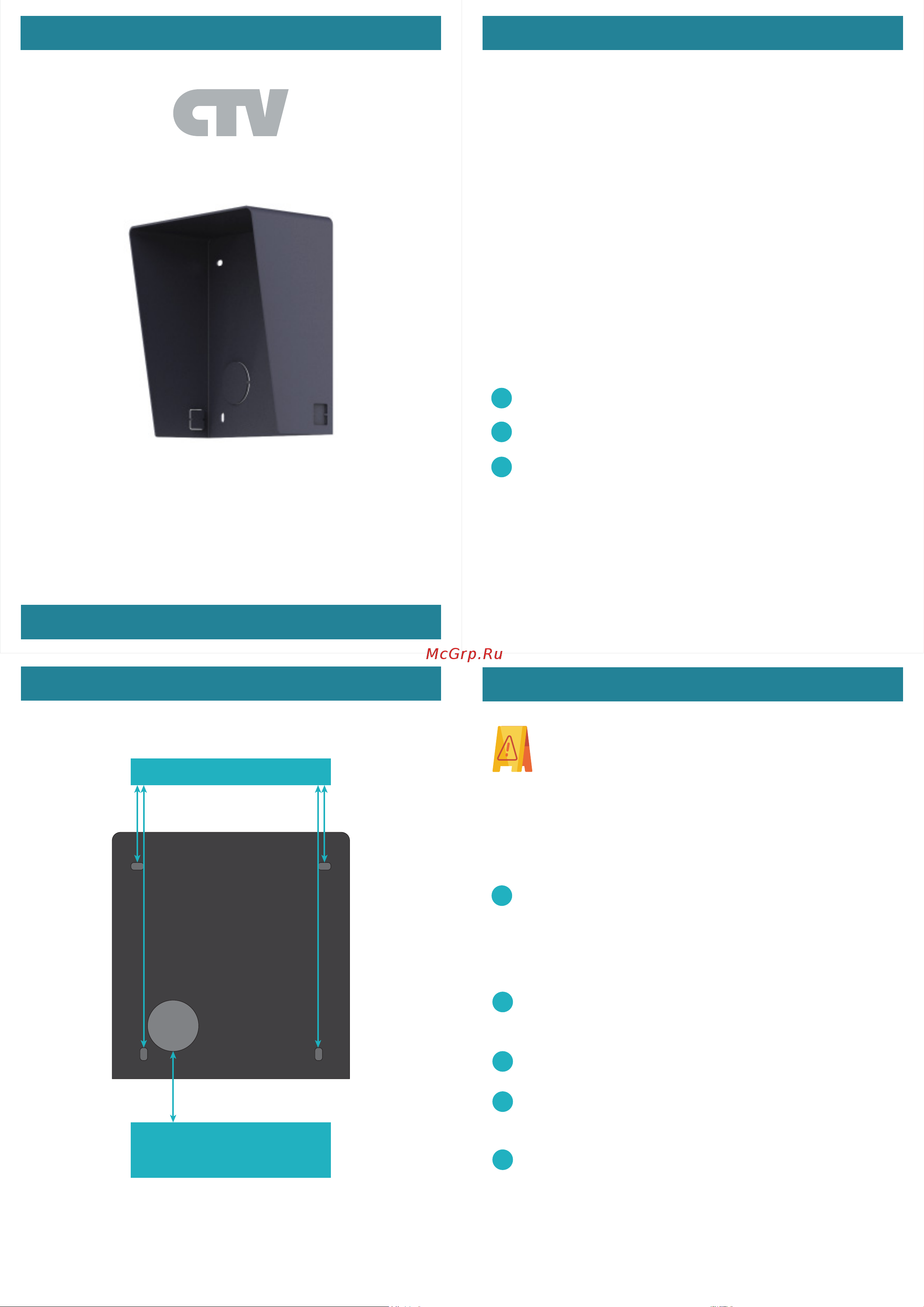

Защитный козырек CTV-IP-UCOVS

Резиновое кольцо-уплотнитель

Краткая инструкция по эксплуатации

Комплектация

Защитный козырек CTV-IP-UCOVS предназначен для

установки на IP-вызывную панель CTV-IP-UCAM при

накладном монтаже панели на место установки. Он

выполнен из высококачественной листовой стали,

покрытой антикоррозионным покрытием методом

электрического гальванирования (SECC) и обеспечивает

защиту панели от осадков.

НАЧАЛО РАБОТЫ

СПАСИБО, ЧТО ВЫБРАЛИ CTV!

CTV-IP-UCOVS

КОНСТРУКЦИЯ

Подготовительные работы перед установкой устройства

желательно проводить во время строительных и электромон-

тажных работ.

Порядок монтажа:

ВАЖНО: Обязательно отключите электропитание

IP-панели перед монтажом устройства!

МОНТАЖ

Если вы не уверены в своих силах - рекомендуем доверить

установку квалифицированным специалистам.

Используя монтажный шаблон из комплекта накладной

монтажной рамки, сделайте на стене четыре отметки под

отверстия для крепежа козырька и монтажного

основания. Просверлите отверстия в стене,

рекомендуемый диаметр: 6 мм, рекомендуемая глубина:

25мм.

Закрепите на стене монтажное основание и козырёк, не

забыв пропустить коммутационные кабели в

соответствующее отверстие с резиновым кольцом.

Подключите коммутационные кабели к вызывной панели

и установите её на монтажное основание.

Закрепите переднюю часть монтажной рамки к её

основанию, используя шестигранный ключ из комплекта

поставки монтажной рамки.

После этого можно подавать питание.

Отверстие для кабеля

(сюда устанавливается

кольцо-уплотнитель)

Отверстия для крепежа к стене

Защитный козырек
