MBG-125M MBG-150M

3.2 Установка и регулировка рабочих упоров

Прикрепите рабочий упор к защитному кожуху заточного диска

при помощи винта-барашка рабочего упора (Рис. 3). Расстояние

между упором и заточным диском должно быть не более 2 мм

(Рис. 9).

Всегда настраивайте рабочий упор так, чтобы угол между

рабочим упором и касательной заточного диска был более 85°.

Проверните диск вручную и убедитесь, что он не соприкасается

с упором. Повторите те же действия с другой стороны.

3.3 Установка и регулировка пылезащитных

кронштейнов и искрозащитных щитков

Для модели BELMASH MBG-125M

При помощи крепежа и крестовой отвертки установите

пылезащитный кронштейн на защитный кожух (Рис. 4).

Расстояние между кронштейном и заточным диском должно

быть не более 2 мм (Рис.9).

С помощью отвертки установите на кронштейны искрозащитные

щитки (Рис. 5). Отрегулируйте расположение искрозащитных

щитков на расстояние, обеспечивающее комфортную

и безопасную работу. Для этого ослабьте два винта

искрозащитного щитка, установите в нужное положение

и закрепите винты.

Для модели BELMASH MBG-150M

Станок MBG-150M комплектуется пылезащитным кронштейном

D и узлом с подсветкой В в сборе (Рис. 6).

Установите на узел подсветки В искрозащитный щиток С

и закрепите при помощи фиксирующего винта А.

Откройте крышку отсека для батарек А (Рис. 7). Установите

батарейки типа ААА в соответствии с полярностью.

При помощи отвертки, болтов и шайб D (Рис. 8) прикрепите

пылезащитный кронштейн С с узлом подсветки

и искрозащитным щитком к защитному кожуху В.

Отрегулируйте положение искрозащитных щитков на

расстояние, обеспечивающее комфортную и безопасную работу.

Для этого ослабьте фиксирующие винты А (Рис. 6 и 8), установите

в нужное положение и закрепите фиксирующие винты А.

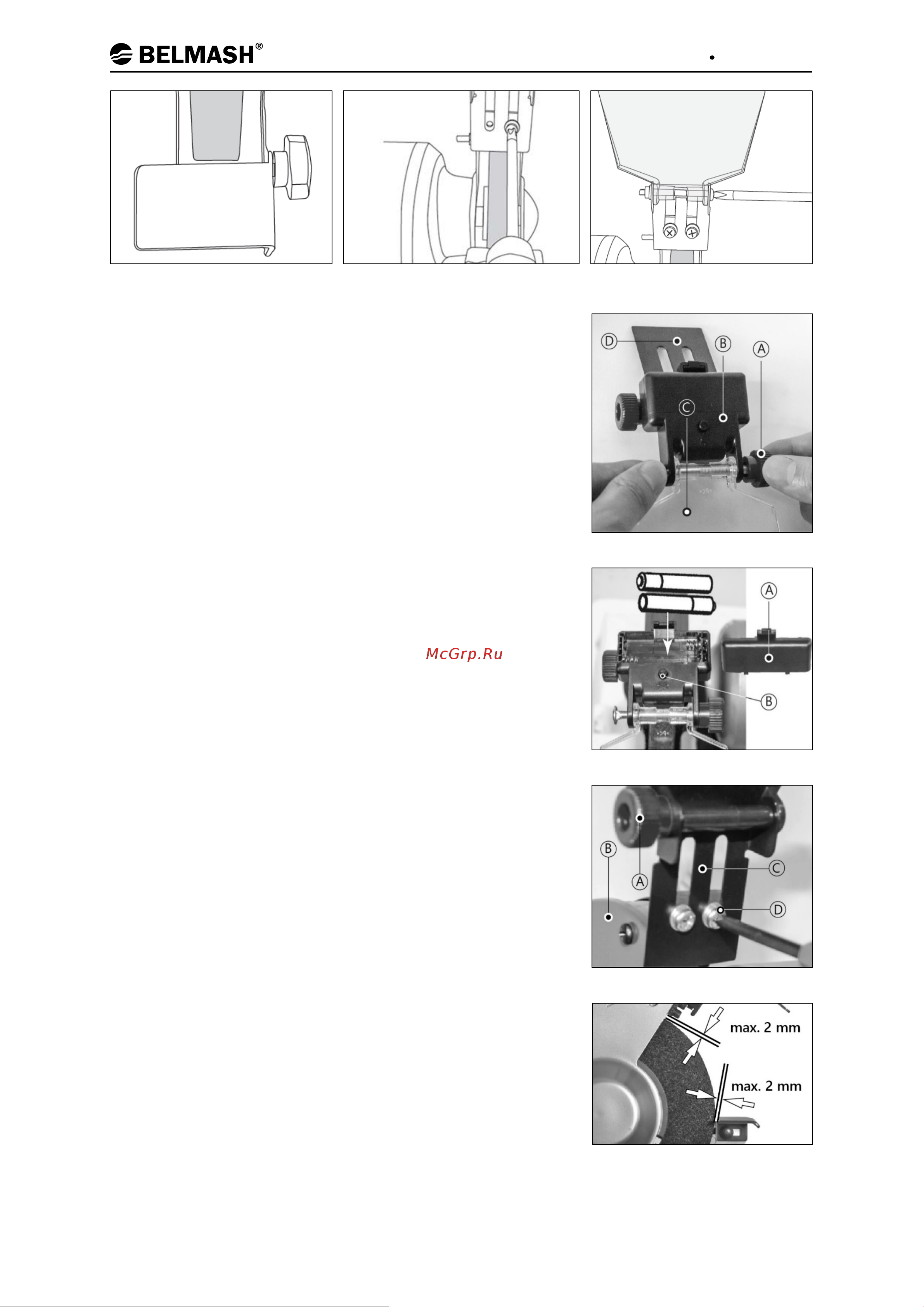

Рисунок 3.

Рисунок 4.

Рисунок 5.

Рисунок 6.

Рисунок 7.

Рисунок 8.

Рисунок 9.
