10
MBG-200M MBG-200MW
3.2 Установка и регулировка рабочих упоров
Для модели BELMASH MBG-200MW
Используя болты и шайбы (входят в комплектацию)
прикрепите рабочий упор А (рис. 3) к защитному кожуху
заточного диска, со стороны корпуса станка.
Для модели BELMASH MBG-200M
Используя винты-барашки 12 (рис. 1) и шайбы (входят
в комплектацию), прикрепите держатель рабочего упора
к кожуху пильного диска со стороны корпуса станка.
Установите рабочий упор на держатель тем же способом.
Расстояние между упором и заточным диском должно
быть не более 2 мм.
Всегда настраивайте рабочий упор так, чтобы угол между
рабочим упором и касательной заточного диска был более
85 градусов.
Проверните диск вручную и убедитесь, что он не
соприкасается с упором. Повторите те же действия
с другой стороны.
3.3 Установка и регулировка пылезащитных
кронштейнов
Для модели BELMASH MBG-200MW
При помощи крестовой отвертки прикрепите
пылезащитный кронштейн А (Рис. 4) к защитному кожуху.
Расстояние между пылезащитным кронштейном
и заточным диском должно быть не более 2 мм.
Для модели BELMASH MBG-200M
Прикрепите пылезащитный кронштейн А (Рис. 5)
к защитному кожуху со стороны корпуса станка.
Расстояние между пылезащитным кронштейном
и заточным диском должно быть не более 2 мм.
3.4 Установка и регулировка искрозащитных
щитков
Для модели BELMASH MBG-200MW
Заточной станок BELMASH MBG-200MW имеет два
искрозащитных щитка. Искрозащитный щиток
с увеличительной линзой 1 (Рис. 1) обеспечивает лучший
обзор места обработки и большую точность выполняемой
работы. Установите искрозащитный щиток с линзой на
левом кожухе заточного диска, а второй искрозащитный
щиток без линзы на правом защитном кожухе.
Для установки используйте шурупы и шайбы (входят
в комплектацию).
При помощи крестовой отвертки и винтов соедините
искрозащитный щиток В (Рис. 7) с металлической
пластиной А. Закрепите пластину с щитком на держатель А
(Рис. 6). При помощи гаечного ключа установите

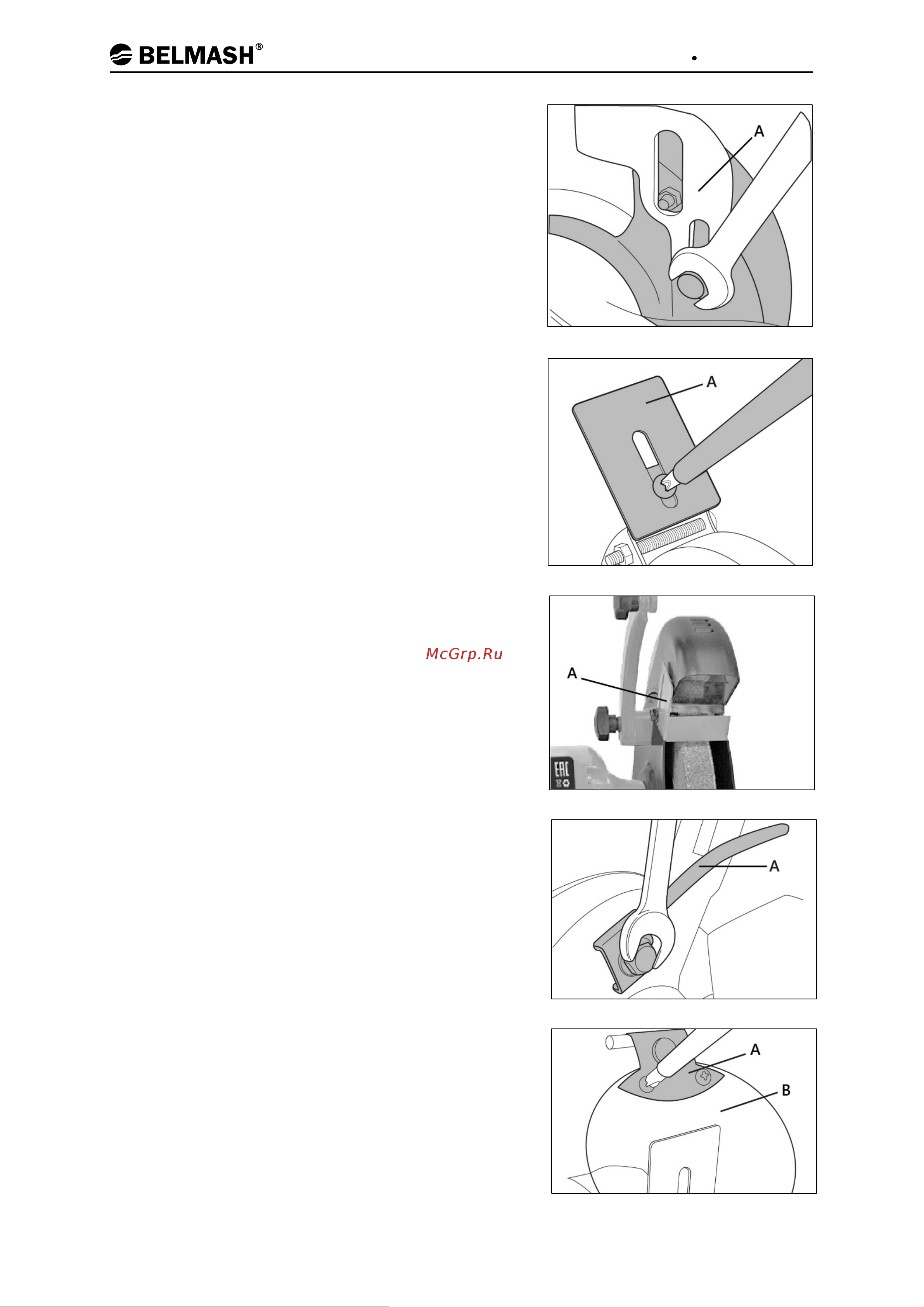

Рисунок 3.
Рисунок 4.
Рисунок 5.
Рисунок 6.
Рисунок 7.
