1.2 Комплект поставки

Комплект поставки представлен в таблице 2.

Таблица 2

№ Наименование

Количество для моделей, шт.

MBG-200M MBG-200MW

Станок заточной в сборе 1 1

Диск заточной* 2 2

Щиток искрозащитный 1 1

Щиток искрозащитный с линзой

1 1

Пластина крепежная искрозащитного щитка*

2 2

Держатель искрозащитного щитка

2 2

Кронштейн пылезащитный*

2 2

Упор рабочий 2 2

Держатель рабочего упора 2 -

Устройство для правки диска - 1

Комплект крепежа 1 1

Руководство по эксплуатации 1 1

Упаковка

1 1

*Данная позиция может быть установлена на изделие

В таблице 2 представлена общая информация. Данная комплектация актуальна на момент издания руководства по

эксплуатации. Компания «БЕЛМАШ» оставляет за собой право на изменение конструкции и комплектации оборудования

без уведомления потребителя. Если вы не можете найти деталь из таблицы 2 проверьте, возможно она уже

установлена на изделие.

1.3 Основные элементы

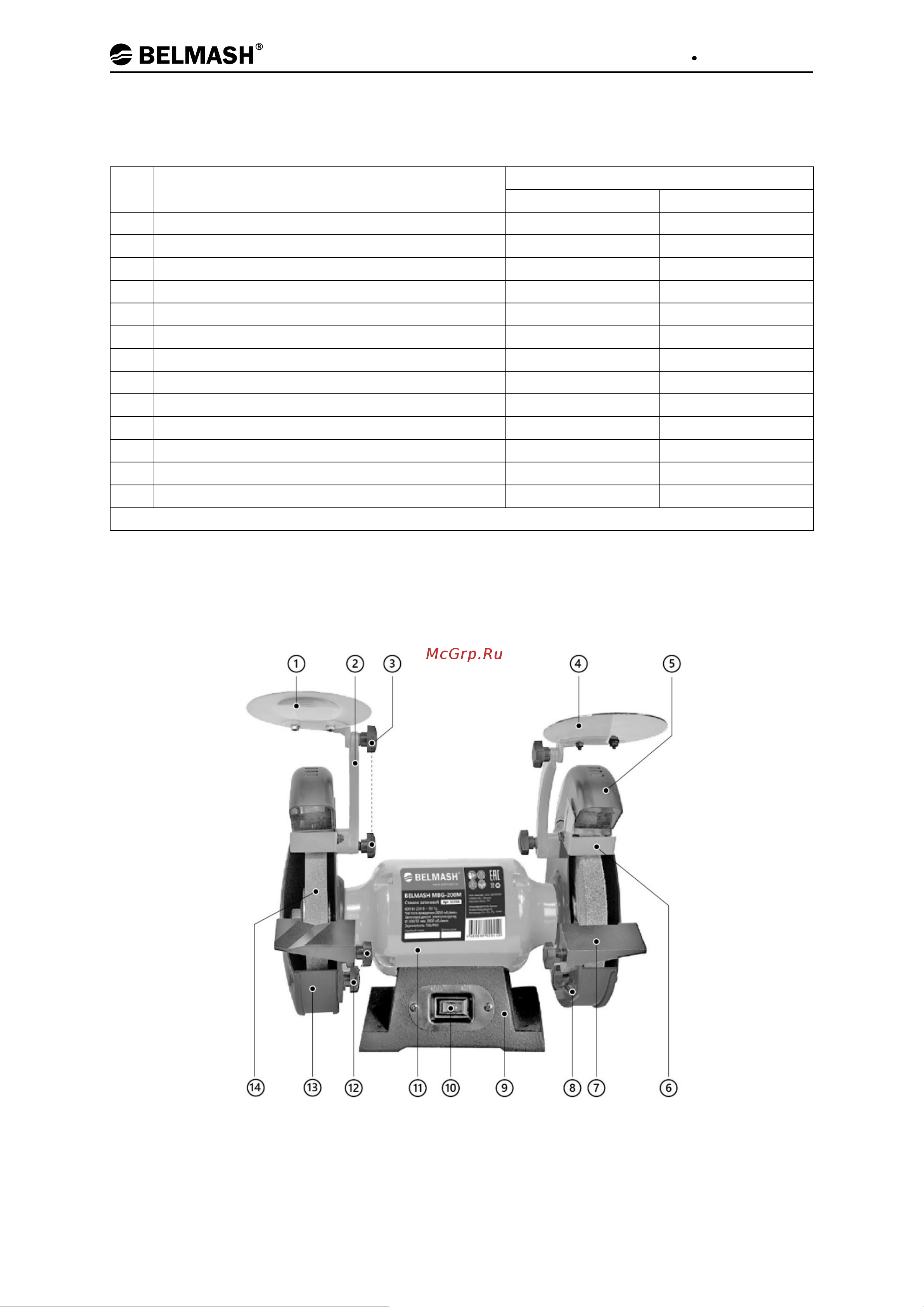

Рисунок 1. Основные элементы станка заточного BELMASH MBG-200M

1 – щиток искрозащитный с линзой, 2 – держатель искрозащитного щитка, 3 – винт-барашек искрозащитного щитка,

4 – щиток искрозащитный, 5 – узел подсветки, 6 – кронштейн пылезащитный , 7 – упор рабочий, 8 – держатель рабочего

упора, 9 – основание станка с монтажными отверстиями, 10 – выключатель, 11 – корпус станка, 12 – винт-барашек

рабочего упора, 13 – кожух защитный, 14 – диск заточной
