Руководство по эксплуатации Заточной станок для мокрого и сухого шлифования

www.zubr.ru www.zubr.ru

151413

21223

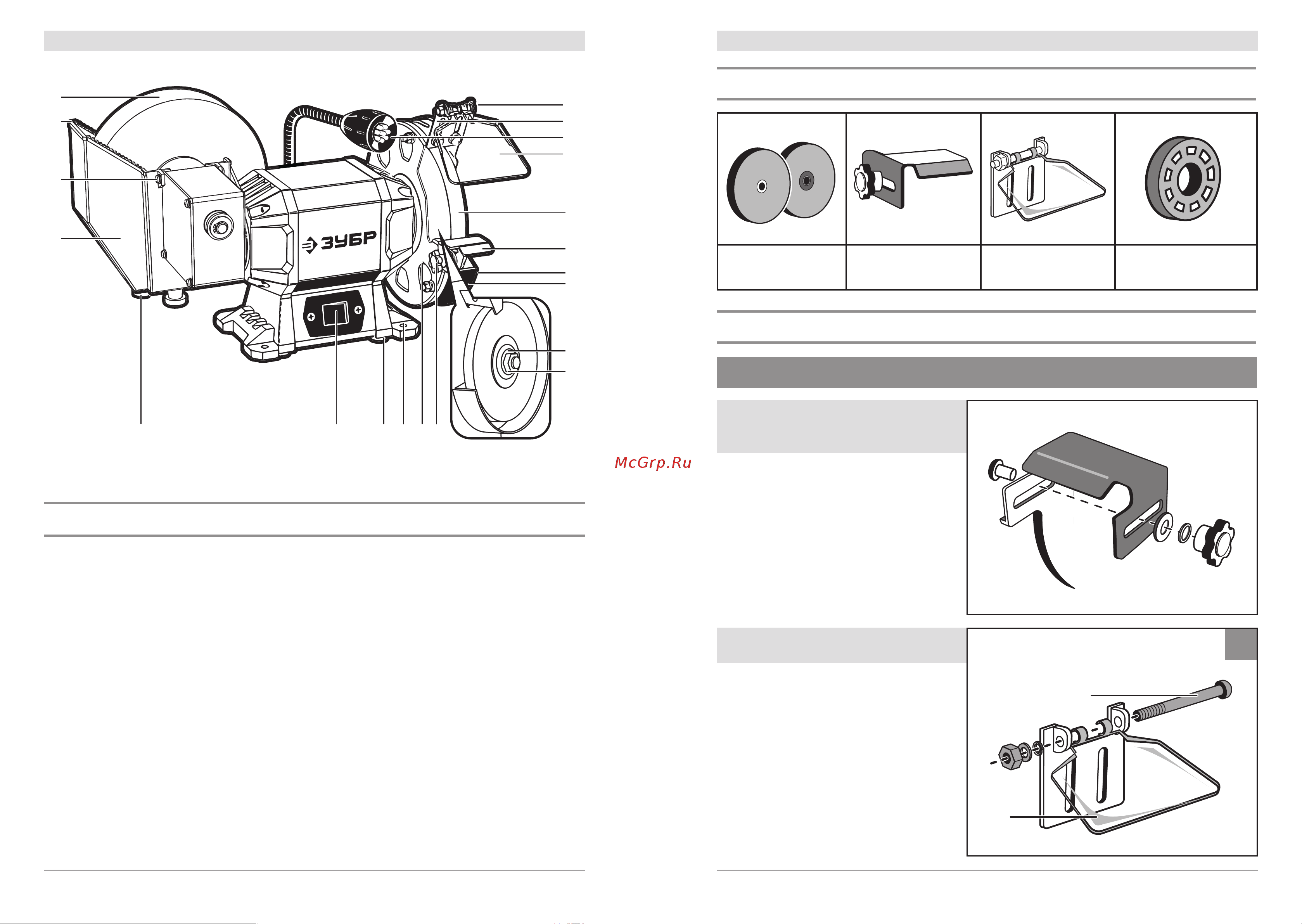

Устройство

Инструкции по применению

Комплектация

1. Металлический упор

2. Фиксатор упора

3. Упор для мокрого шлифования

4. Крышка кожуха шлифовального круга

5. Кожух круга для мокрого шлифования

6. Шлифовальный круг

для мокрого шлифования (установлен)

7. Шлифовальный круг

для сухого шлифования (установлен)

8. Защитное стекло

9. Кронштейн

10. Крепёж защитного стекла

11. Крепёжный винт крышки кожуха

12. Крепёжная гайка крышки кожуха

13. Выключатель

14. Резиновые опоры

15. Отверстия для крепления станка

к рабочему столу

16. Светодиодная (LED) лампа

17. Гайка

18. Внешний фланец

19. Гайка

20. Внешний пластиковый фланец

21. Внутренний пластиковый фланец

22. Винты крепления кожуха круга

для мокрого шлифования

23. Пробка

24. Внутренний фланец

25. Втулка переходная

Сборка

Шлифовальные круги

(установлены) 2 шт.

Металлические упоры

с комплектом крепления

Защитное стекло

с комплектом крепления

Переходная втулка

для шлифовальных кругов

(установлена) 1 шт.

1. Установка упора

для инструмента

2. Установка защитного стекла
