Руководство по эксплуатации Заточной станок
www.zubr.ru www.zubr.ru
| |
4
5
1. Упор
2. Винт точной регулировки положения
звеньев цепи
3. Шкала угла заточки цепи
4. Винт фиксации положения
поворотного стола
5. Фиксирующие направляющие
6. Рукоятка фиксатора
7. Винт регулировки глубины заточки
8. Заточной диск
9. Выключатель
10. Кожух диска
11. Основание
12. Шкала угла заточки режущего зуба
13. Рукоятка наклона
14. Электродвигатель
15. Винт фиксации угла заточки
16. Корпус станка
17. LED подсветка

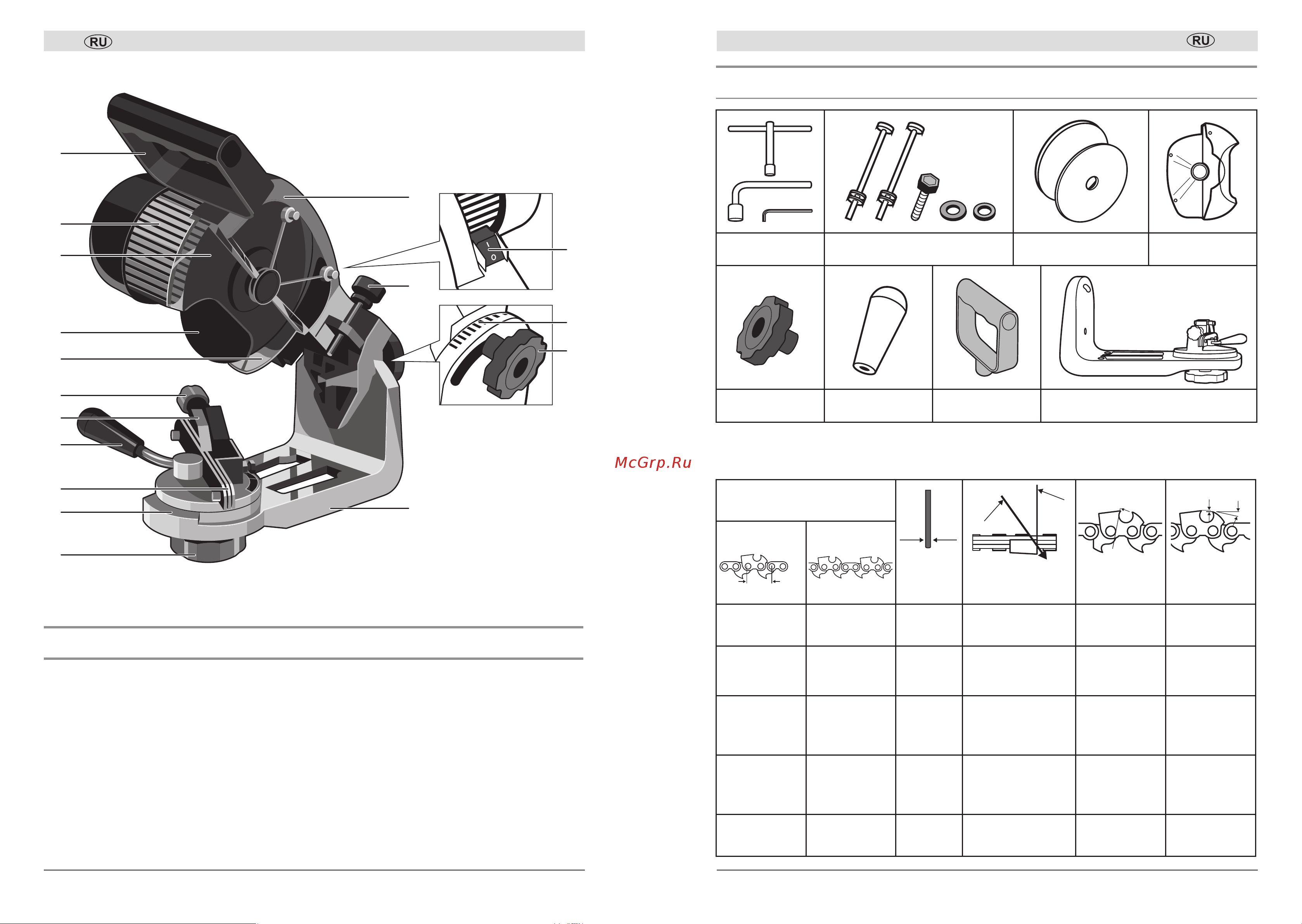

Устройство
16
7
11
4
3
5
1
6
8
17
2
10
13
14
15
12
9
Комплектация
Ключи
Крепежные
изделия
2 заточных диска
3,2 мм и 4,5 мм
Защитный кожух
Винт фиксации
угла заточки
Рукоятка фиксации Рукоятка наклона Основание
30°– цепь универсальная
10°– цепь продольная
толщина
заточного
круга
угол
заточки
градус наклона
режущего зуба
10°
глубина
резания
шаг цепи (мм)
a t=a:2
толщина
звена (мм)
1/4" (6.35 мм) 1.1 мм–1.3 3.2 мм 30° универсальная 85° 0.65 мм (0.025")
3/8"
низкий профиль
(9.3 мм)
1.1 мм
1.3 мм
1.3 мм
(продольная)
3.2 мм 30° универсальная
30° универсальная
10° универсальная
85°
85°
80°
0.65 мм (0.025")
0.65 мм (0.025")
0.65 мм (0.025")
0.325"
(8.25 мм)
Цепь ЗУБР
тип 2 и тип 3
1.3 мм
1.5 мм
1.6 мм
1.3–1.6 мм
(продольная)
3.2 мм 30° универсальная
30° универсальная
30° универсальная
10° универсальная
85°
85°
85°
80°
0.65 мм (0.025")
0.65 мм (0.025")
0.65 мм (0.025")
0.75 мм (0.030")
3/8"
(9.3 мм)
Цепь ЗУБР тип 1
1.3 мм
1.5 мм
1.6 мм
1.3–1.6 мм
(продольная)
4.5 мм 30° универсальная
30° универсальная
30° универсальная
10° универсальная
85°
85°
85°
80°
0.65 мм (0.025")
0.65 мм (0.025")
0.65 мм (0.025")
0.75 мм (0.030")
0.404"
(10.26 мм)
1.6 мм
1.6 мм
(продольная)
4.5 мм 30° универсальная
10° универсальная
85°
80°
0.75 мм (0.030")
0.75 мм (0.030")
Таблица 1
В зависимости от обрабатываемой цепи,выбирайте заточной диск согласно таблице 1.
