Инструкция по эксплуатации и техническому обслуживанию

Станок для заточки цепи 11

электроинструмента и настройте все регулировки. Обращаем Ваше внимание, что

инструмент отрегулирован и настроен на заводе-производителе, однако возможны

незначительные отклонения ввиду транспортировки товара.

Обратите внимание на правильное напряжение сети!

Напряжение источника тока должно совпадать с данными на фирменной табличке

прибора. Приборы, на которых указывается напряжение 230В, могут быть

подключены также к сети с напряжением 220 В.

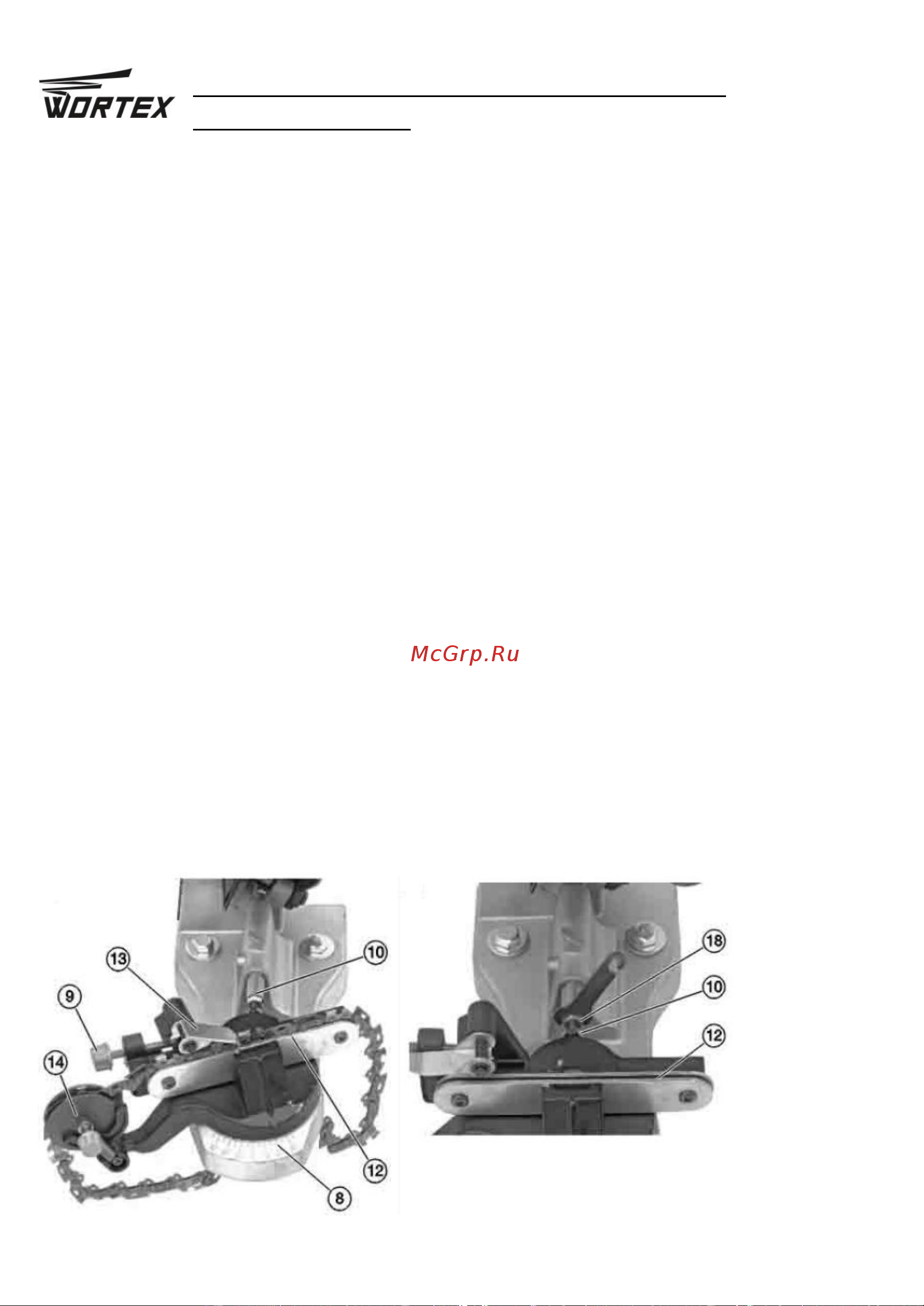

Настройка зажима цепи

- Поместите цепь в направляющую цепи (12).

- Ослабить контргайку (18).

- Слегка выкрутить регулировочный винт зажима цепи (10).

- Прижмите вниз до упора точильную головку.

- Убедиться, что цепь надежно зажата.

- При недостаточном зажиме: выкрутить регулировочный винт (10) еще больше.

- При достаточном зажиме: Снова затянуть контргайку (18).

Натяг цепи

Указание:

Уложенная цепь при опускании шлифовальной головки фиксируется автоматически.

При недостаточном зажиме его нужно отрегулировать.

1. Поместите цепь в направляющую цепи (12).

2. Ослабьте крепежную гайку (7)

3. Установите необходимый угол заострения на шкале (8). (Угол заострения зависит

от затачиваемой цепи)

4. Затяните крепежную гайку (7).

5. Зафиксируйте цепь:

- Закройте откидной упор (13) за подлежащим заточке звеном цепи.

- До упора оттяните цепь назад

6. Слегка нажмите вниз точильную головку и установите настроечные винты (9) и

(17) таким образом, чтобы точильный диск касался затачиваемой поверхности

зубьев
