ЗАТВОРЫ ПРЕДОХРАНИТЕЛЬНЫЕ
ЗП-К, ЗП-Г
ПАСПОРТ
НАЗНАЧЕНИЕ
Затворы предохранительные ЗП предназначены для предотвращения прохождения обратного удара (пламени), возникающего
при газопламенной обработке металлов, в защищаемое оборудование (баллон). Затвор предохранительный может присоединяться:
- к выходному штуцеру баллонного редуктора;
- в разрыв газового рукава;
- к входу резака (горелки);
Затворы предохранительные выпускаются для использования с различными рабочими средами:
- кислород – ЗП-К;
- горючий газ (ацетилен, пропан-бутан, метан) – ЗП-Г.
Затворы предохранительные для каждого рода газа выпускаются в разных модификациях, отличающихся друг от друга
способом присоединения к нему резинового рукава и места установки.
Пример условного обозначения затвора предохранительного: ЗП-Г-10, где
ЗП – затвор предохранительный,
Г – газ – горючий газ (ацетилен, пропан-бутан, метан).
10 – место установки и присоединительные размеры:
1 – присоединение к редуктору;
0 – резьба на входе/выходе М16х1,5LH.
Затворы предохранительные изготавливаются в соответствии с требованиями ГОСТ Р 50402. Затворы предохранительные
выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II по ГОСТ 15150–69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение
Место установки
Присоединительные размеры, мм
Рабочая
среда
Пропускная
способность
G, м3/час
Рабочее давление
P max, МПа
входной D1
ЗП-К-10
Выход редуктора
М161,5
Кислород
40
1,25
ЗП-К-20
Вход резака (горелки)
М161,5
ЗП-К-30
В разрыв рукава
6,3 и 9 мм
ЗП-Г-10
Выход редуктора
М161,5LH
Горючий газ
(ацетилен,
пропан, б
утан)
5
0,3
ЗП-Г-20
Вход резака (горелки)
М161,5LH
ЗП-Г-30
В разрыв рукава
6,3 и 9 мм
Габаритные размеры, мм, не более - 19x 109.5
Масса, кг, не более - 0,126 (10 и 20 серия), 0,94 (30 серия)
КОМПЛЕКТНОСТЬ
▪ Затвор предохранительный в собранном виде
1
▪ Паспорт (допускается один паспорт на 10 изделий)
1

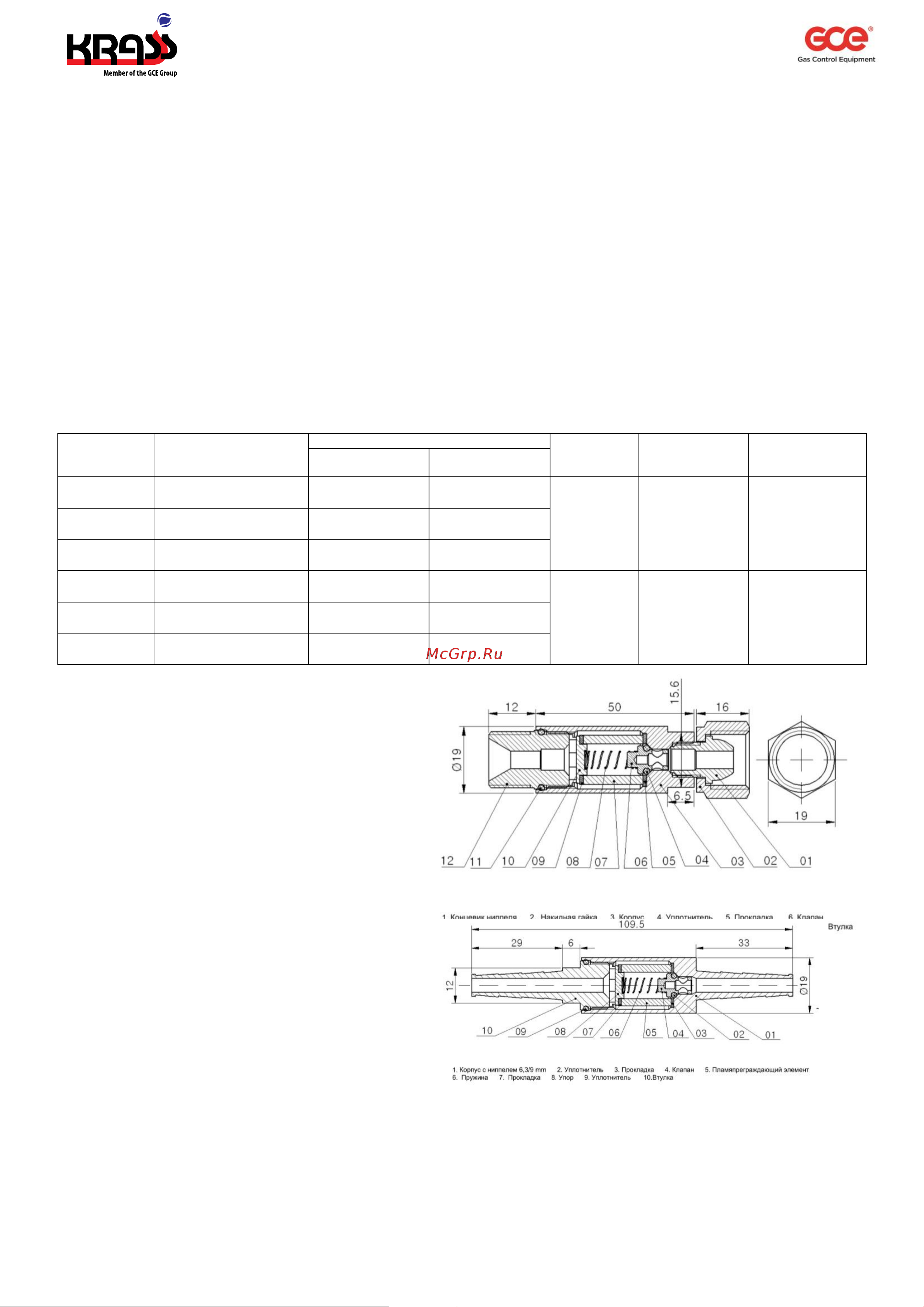

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Газ из редуктора подается под рабочим давлением в
затвор и, преодолевая сопротивление пружины 4, открывает
клапан 2 и поступает во внутреннюю полость
пламяпреграждающего элемента 9. Через пористые стенки
пламяпреграждающего элементам 9 газ поступает в зазор
между этим элементом и корпусом затвора 11 (корпусом-
ниппелем 13) и затем через боковые отверстия штока 1
подается далее в линию.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации затвора предохранительного
необходимо соблюдать «Правила техники безопасности и
гигиены труда при производстве ацетилена и
газопламенной обработке металлов», требования ГОСТ
12.2.008–75 «Оборудование и аппаратура для
газопламенной обработки металлов и термического
напыления покрытий. Требования безопасности» и
"Правила безопасности для объектов, использующих
сжиженные углеводородные газы" ПБ 12-609-03,
утверждённые Госгортехнадзором России.
После срабатывания затвора (закрытия) необходимо проверить подвижность и работоспособность клапана 2. При
срабатывании отсечного устройства затвор подлежит ремонту.
Запрещается работать с неисправным затвором предохранительным.
Запрещается производить разборку затвора и самостоятельно осуществлять ремонт.
Присоединительные элементы затвора предохранительного, вентиля баллона и изделия-потребителя (резака, горелки)
должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
Необходимо следить за правильностью подключения затвора. Направление стрелки на этикетке корпуса должно совпадать с
направлением течения газа.
