ИНСТРУКЦИЯ ПО МОНТАЖУ

Зажим ответвительный с адаптером PC 481

1. Назначение и область применения.

• Используется для подключения измерителя напряжения, закороток и защитного заземления

(РЕКОМЕНДУЕТСЯ устанавливать в начале и в конце ВЛИ, а также на всех углах поворота

трассы и во всех местах магистральных ответвлений). Устанавливается на каждую жилу СИП

(фазную и нулевую) на весь срок службы линии. Обеспечивает надежное защитное заземление в

комплекте со штатными устройствами M6D и MaT.

• Применять зажимы для неизолированных проводов ЗАПРЕЩЕНО!

2. Основные технические характеристики.

• Основные технические характеристики ответвительного зажима PC 481 указаны в таблице 1.

Позиция Артикул

Cечение жилы, мм

Усилие

затяжки, Н·м

Размер головки,

мм

Масса, кг

Мин.

Макс.

PC 481

11300601

0,176

Таблица 1. Технические характеристики ответвительного зажима PC 481.

• Внешний вид ответвительного зажима PC 481 представлен на рисунке 1.

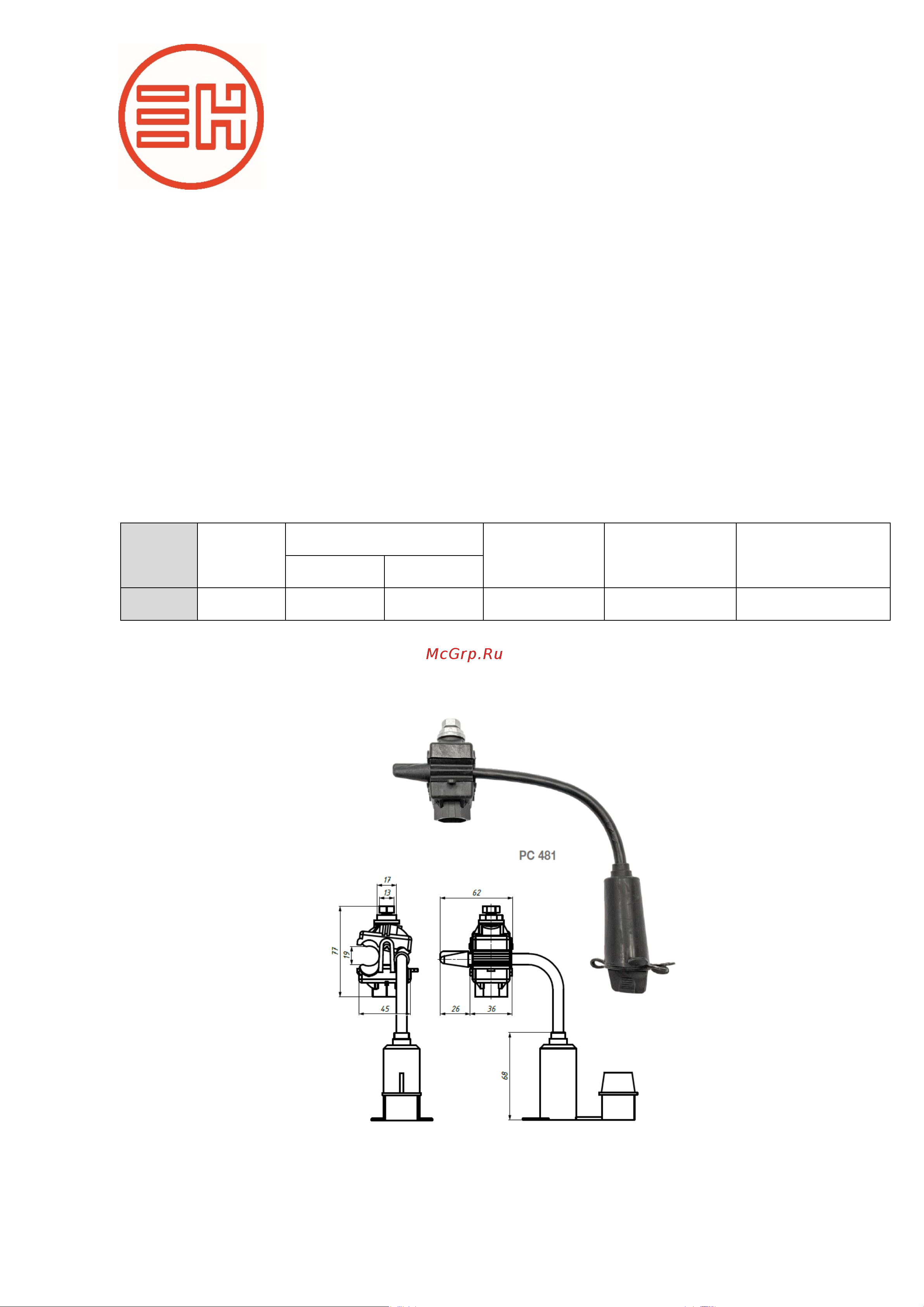

Рис. 1. Внешний вид ответвительного зажима PC 481.

• Ответвительный зажим PC 481 является необслуживаемым изделием. Ремонт зажимов не

предусмотрен.
