5. Устройство и принцип работы

М - коллекторный электродвигатель

С - фильтр подавления радиопомех

QS - выключатель двухполюсный

L - фазный провод сети

N - нулевой рабочий провод сети

РЕ - защитный заземляющий проводник

К - заземляющий контакт на корпусе электроприбора

ПР – предохранитель

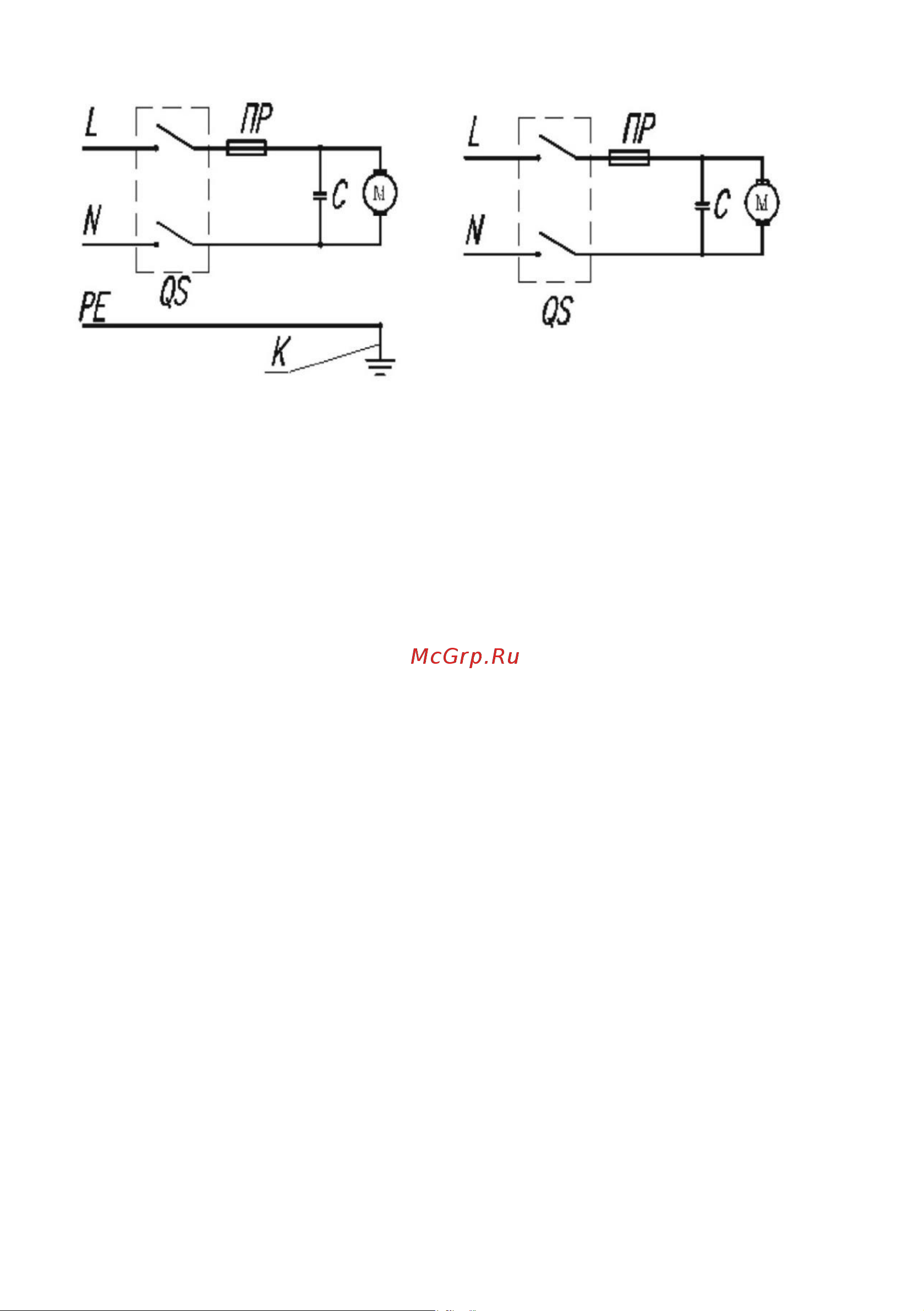

Рис. 1 Схемы электрические принципиальные

5.1 Устройство изделия показано на рис. 2.

На основании 3 закреплен электродвигатель 4, который закрыт кожухом 2.

На вал электродвигателя установлен нож 5.

К нижней стороне основания приварен отражатель 14, вовнутрь которого

устанавливается боковое сито 13 и прижимается дном рабочей камеры 12. Сухое

зерно засыпается в бункер 1.

Подача зерна регулируется заслонкой 8.

При работе изделия зерно измельчается в рабочей камере ножом 5 и через

отверстия в боковом сите высыпается в приготовленную тару.

«а» ИЗЭ-05 (I класса)

«б» ИЗЭ-05М, ИЗЭ-14, ИЗЭ-14М, ИЗЭ-25,

ИЗЭ-25М (II класса)
