Термоголовка жидкостная

Royal Thermo Серия Design

Термоголовка жидкостная

Royal Thermo Серия Design

Технический

паспорт

изделия

Технический

паспорт

изделия

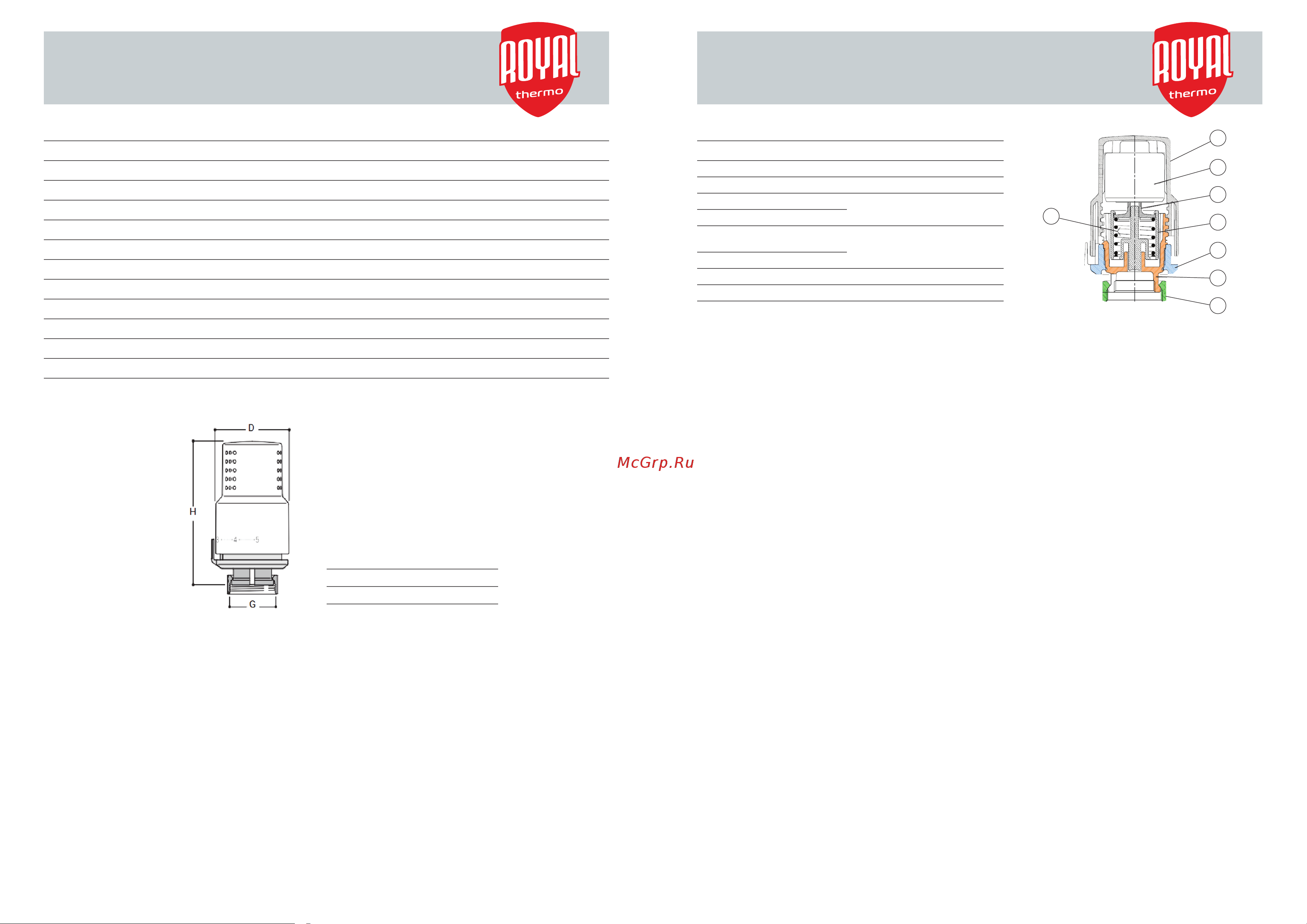

Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601

Технические характеристики:

№ Характеристика Значение

1 Диапазон температурной настройки, °С 7…28

2 Рабочее вещество Легкоиспаряемая жидкость

3 Время срабатывания, мин 18

4 Режим защиты от замерзания, °С 7

Максимально-допустимый перепад давлений на термостатическом клапане,

преодолеваемый термоголовкой, бар

6 Максимально допустимое статическое давление, бар 10

7 Наличие ограничителей температурной настройки Нет

8 Размер подключения М30х1,5

9 Температура окружающей среды, °С -20…50

10 Средний срок службы, лет 15

11 Масса, кг 0,316

№ Характеристика Значение

1 Гайка М30х1,5 Латунь CW617N

2 Соединительный корпус Пластик POM

3 Нажимной циллиндр

Полиамид стеклонаполненный 30%

4 Шток

5 Шкала настройки

Поликарбонат

6 Корпус

7 Сильфон -

8 Настроечная пружина Сталь нержавеющая

Материалы изготовления:

Габаритные размеры:

Указание по монтажу, эксплуатации и техническому обслуживанию:

Могут применяться со всеми термостатическими клапанами и отопительными приборами, укомплектованными

термостатическими вставками с соответствующим соединением М30х1,5 и могут быть установлены при работающей

системе отопления.

Так как датчик внутри термостатической головки реагирует на температуру окружающего воздуха. Для этого ось

термоголовки необходимо располагать в горизонтальном положении, а термоголовки не должны закрываться

глухими шторами или декоративным экраном.

Установку термоголовку на клапан необходимо выполнять в следующей последовательности:

1. Снять защитный колпачок с клапана терморегулятора;

2. Настроить термоголовку на 28 С, для чего, придерживая головку за нижнюю часть, повернуть верхнюю часть так,

чтобы индекс “5” на шкале оказался напротив указателя настройки;

3. Приставить термоголовку к клапану таким образом, чтобы указатель и шкала настройки были удобны для обзора.

Накрутить соединительную гайку термоголовки на корпус клапана с усилием не более 2Нм

4. Термоголовка должна быть установлена в горизонтальном положении относительно пола. Настройка

термоголовки в процессе эксплуатации на желаемую температуру производится путем поворота ее рукоятки до

совмещения цифры с указателем настройки.

Утилизация:

Утилизация изделия производится в соответствии с установленным на предприятии порядком (переплавка,

захоронение, перепродажа), составленным в соответствии с Законами РФ №96-Ф3 «Об охране атмосферного

воздуха», №89-Ф3 «Об отходах производства и потребления», №52-Ф3 «О санитарно-эпидемиологическом

благополучии населения», а также другими российскими и региональными нормами, актами, правилами,

распоряжениями и пр., принятыми во исполнение указанных законов.

Сертификация:

Продукция не является обязательной для сертификации на территории Российской Федерации.

Гарантийные обязательства:

Изготовитель гарантирует, что изделие соответствует действующим требованиям безопасности. Гарантийный

срок на наборы термостатические Royal Thermo составляет 60 месяцев со дня ввода в эксплуатацию при условии

соблюдения потребителем или третьих лиц требований к транспортировке, хранению, монтажу и условиям

эксплуатации, изложенных в настоящем Паспорте. Гарантия распространяется на все дефекты, возникшие по вине

завода-производителя.

Гарантия не распространяется на:

• дефекты, возникшие по вине потребителя или третьих лиц в результате нарушений правил транспортировки,

хранения, монтажа и условий эксплуатации.

• периодическое обслуживание и сервисное обслуживание изделия.

• любые адаптации и изменения изделия, в т.ч. с целью усовершенствования и расширения обычной сферы его

применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного

согласия изготовителя.

• если будет полностью/частично изменен, стерт, удален или будет неразборчив серийный номер изделия;

• использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации,

в том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не

рекомендуемым Продавцом (изготовителем);

• наличие на изделии механических повреждений (сколов, трещин, и т.д.), воздействий на изделие чрезмерной

силы, химически агрессивных веществ, высоких температур, повышенной влажности/ запыленности,

концентрированных паров, если что–либо из перечисленного стало причиной неисправности изделия;

• в случае ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то

организациями/лицами;

• в случае стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца

(изготовителя) и Покупателя, которые причинили вред изделию;

• дефекты, возникшие вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и

продуктов их жизнедеятельности, и т.д. Претензии к качеству товара могут быть предъявлены только в течение

гарантийного срока.

G H D

М30х1,5 85 48
