ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

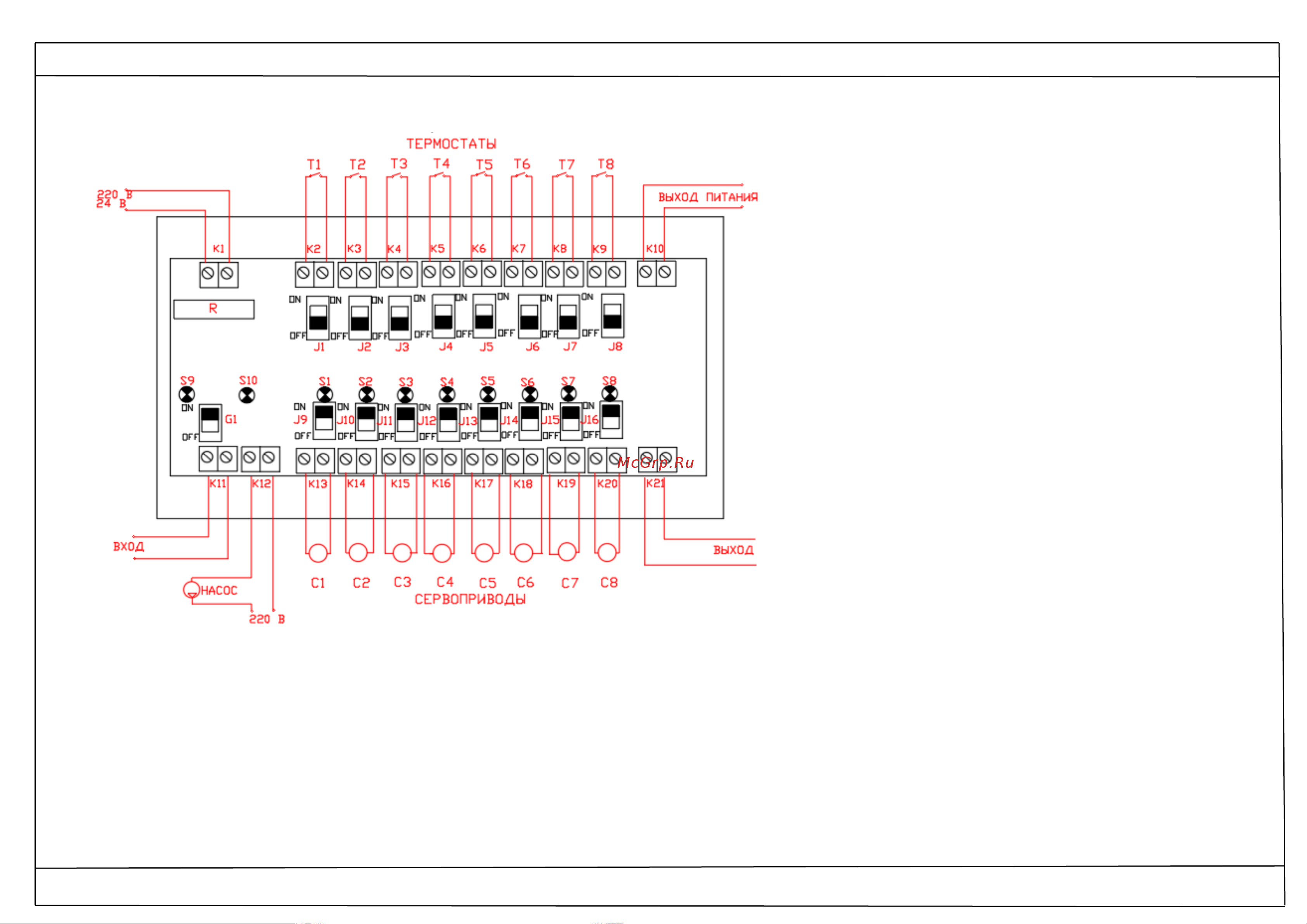

4.2.5. Сервоприводы C1-C8 подключаются к клеммным парам К13-К20. При положении ON переключателей J1-J8 управляющий сигнал

от клеммной пары термостата передаётся на клеммную пару сервопривода, расположенную напротив (К2-К13;К3-К14;К4-К15;К5-К16;К6-

К17;К7-К18;К8-К19;К9-К20)

4.2.6. При положении ON переключателей S1-S8 к контактам К13-К20 подключаются нормально открытые сервоприводы. Для

подключения нормально закрытых сервоприводов, соответствующие переключатели следует перевести в положение OFF.

4.2.7. Провода электропитания (220В или 24В, в зависимости от модели коммуникатора) подаются на клеммную пару К1.

4.2.8. Циркуляционный насос подключается к контактам К12. Электропитание насоса не связано с питанием коммуникатора.

4.2.9. Переключатель G1 позволяет принудительно отключить насос (положение OFF).
