Введение

Для установки нового упора необходимо

закрепить на основании стандартного

упора опорную штангу нового упора на

место стандартного упора, затем

закрепить на ней профиль высокого

упора и прикрепить на него шкалу.

Комплектация

• Профиль упора………............................ 1

• Опорная штанга….................................. 1

• Плоская шайба 8 мм.............................. 1

• Подвижная пластина............................. 1

• Регулировочная ручка........................... 1

• Шкала...................................................... 1

• Винты M6-1 x 25..................................... 4

Установка опорной штанги

1. Выкрутите четыре винта (рисунок 1) и

снимите упор с основания.

2. Установите опорную штангу на

основание упора, проложив между ними

разделительную пластину, как показано

на рисунке 2.

Установка профиля упора

1. Вставьте регулировочную ручку с

шайбой через отверстие в упоре и

присоедините с другой стороны

подвижную пластину (рисунок 3).

2. Наденьте профиль упора на

подвижную пластину, отцентрируйте его

относительно стандартного упора, и

зафиксируйте в этом положении с

помощью регулировочной ручки.

Установка шкалы

1. Поднимите направляющие пильного

полотна и расположите профиль упора

вплотную к нему.

2. Зафиксируйте положение указателя

над старой шкалой, и сделайте отметку

карандашом на направляющей рядом со

шкалой.

3. Снимите старую шкалу и установите

новую так, чтобы ее нулевое значение

совпадало с карандашной отметкой.

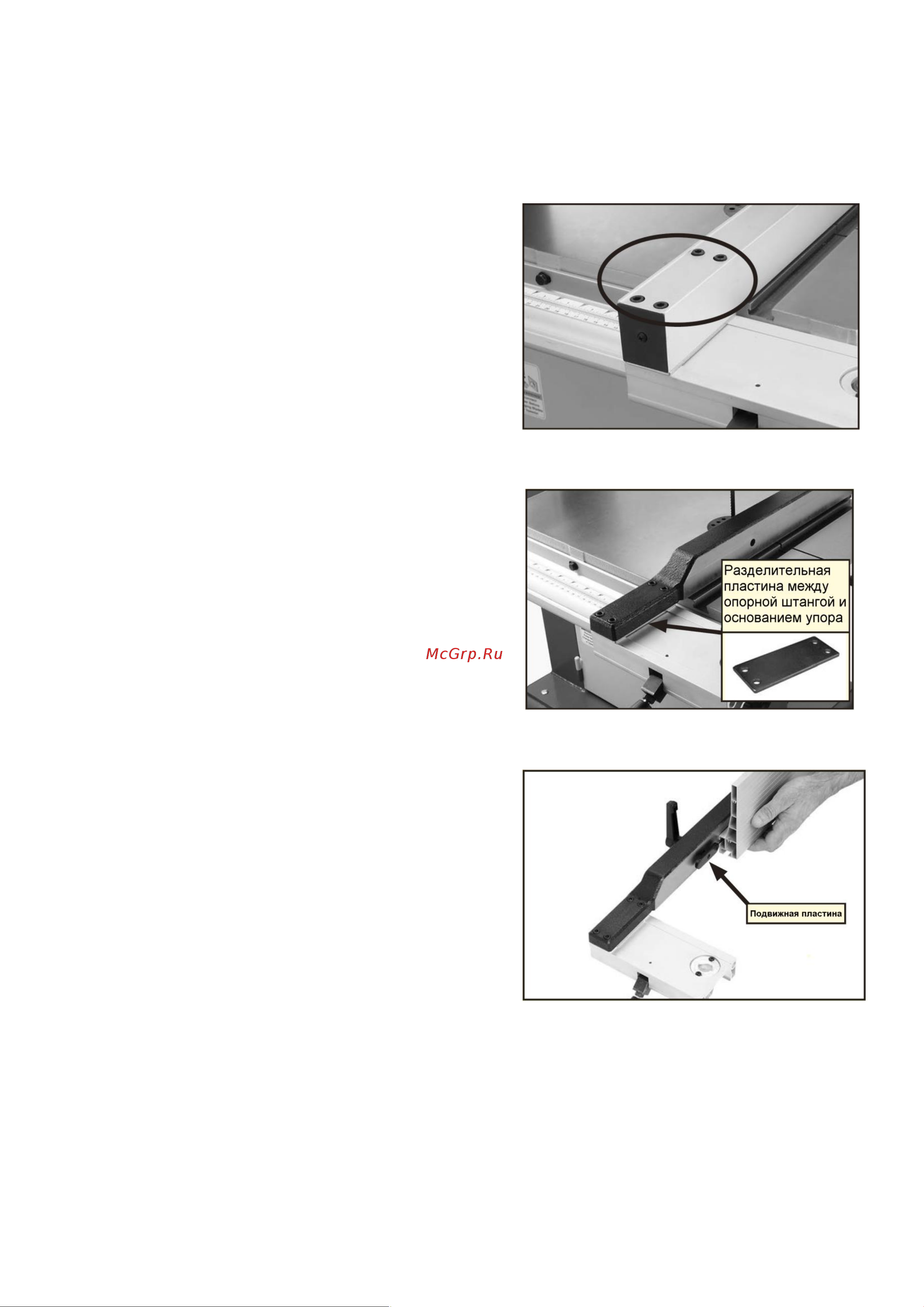

Рисунок 1. Для замены упора необходимо

выкрутить четыре винта.

Рисунок 2. Установленная опорная

штанга.

Рисунок 3. Установка профиля упора.
