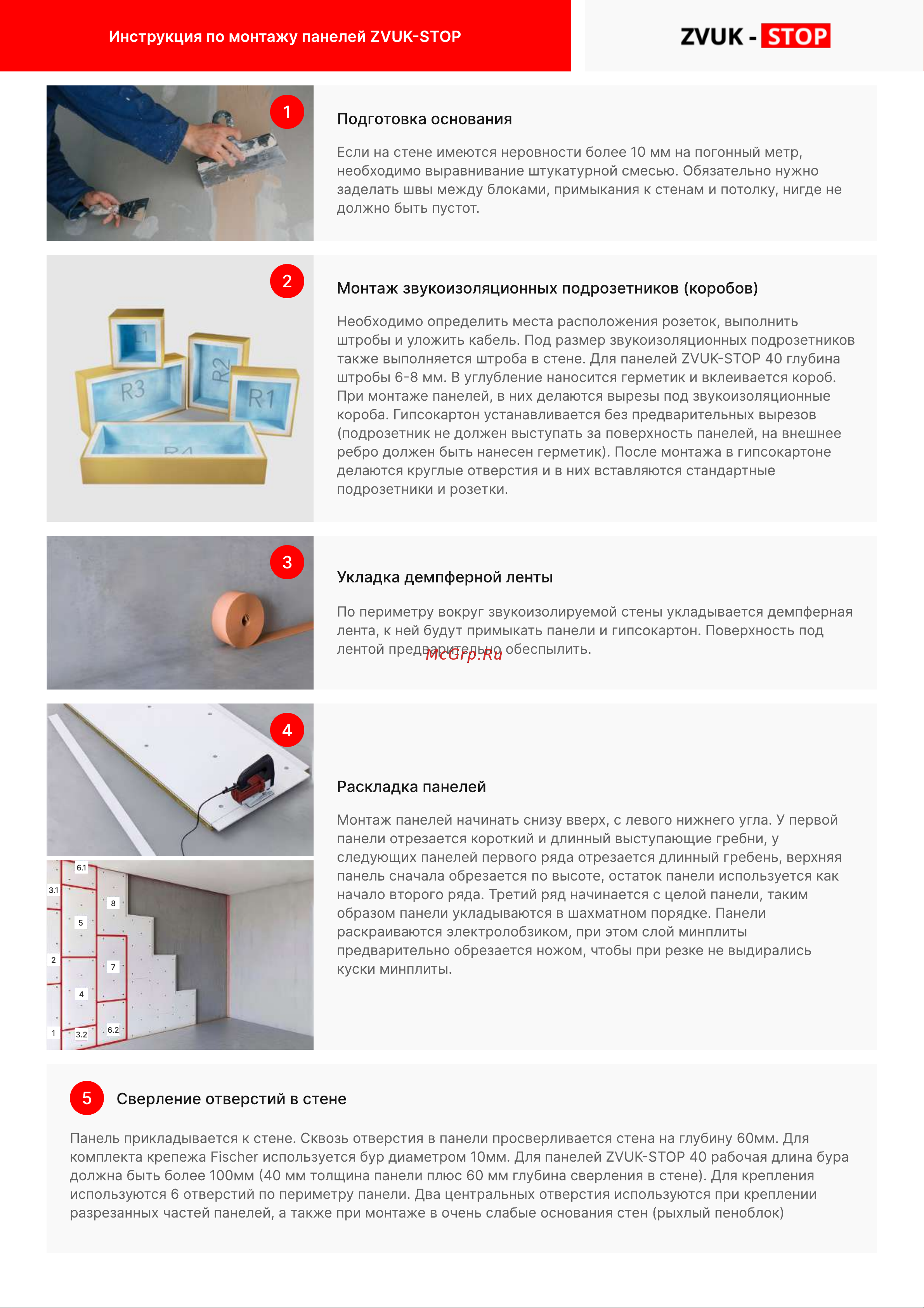

Инструкция по монтажу панелей ZVUK-STOP
Если на стене имеются неровности более 10 мм на погонный метр,
необходимо выравнивание штукатурной смесью. Обязательно нужно
заделать швы между блоками, примыкания к стенам и потолку, нигде не
должно быть пустот.
Подготовка основания
Необходимо определить места расположения розеток, выполнить
штробы и уложить кабель. Под размер звукоизоляционных подрозетников
также выполняется штроба в стене. Для панелей ZVUK-STOP 40 глубина
штробы 6-8 мм. В углубление наносится герметик и вклеивается короб.
При монтаже панелей, в них делаются вырезы под звукоизоляционные
короба. Гипсокартон устанавливается без предварительных вырезов
(подрозетник не должен выступать за поверхность панелей, на внешнее
ребро должен быть нанесен герметик). После монтажа в гипсокартоне
делаются круглые отверстия и в них вставляются стандартные
подрозетники и розетки.
Монтаж звукоизоляционных подрозетников (коробов)
2
1
По периметру вокруг звукоизолируемой стены укладывается демпферная
лента, к ней будут примыкать панели и гипсокартон. Поверхность под
лентой предварительно обеспылить.
Укладка демпферной ленты
3
Монтаж панелей начинать снизу вверх, с левого нижнего угла. У первой
панели отрезается короткий и длинный выступающие гребни, у
следующих панелей первого ряда отрезается длинный гребень, верхняя
панель сначала обрезается по высоте, остаток панели используется как
начало второго ряда. Третий ряд начинается с целой панели, таким
образом панели укладываются в шахматном порядке. Панели
раскраиваются электролобзиком, при этом слой минплиты
предварительно обрезается ножом, чтобы при резке не выдирались
куски минплиты.
Раскладка панелей
4
8
5
7
6.2
3.2
4
1
2
3.1
6.1
Панель прикладывается к стене.
С
квозь отверстия в панели просверливается стена на глубину 60мм. Для
комплекта крепежа
Fischer
используется бур диаметром 10мм. Для панелей ZVUK-STOP 40 рабочая длина бура
должна быть более 100мм
(
40 мм толщина панели плюс 60 мм глубина сверления в стене). Для крепления
используются 6 отверстий по периметру панели. Два центральных отверстия используются при креплении
разрезанных частей панелей, а также при монтаже в очень слабые основания стен (рыхлый пеноблок)
С
верление отверстий в стене
5
