2.3 КОНСТРУКЦИЯ ОБОРУДОВАНИЯ (VOLCANO)
1.
ТЕПЛООБМЕННИК: максимальные параметры теплоносителя теплообменника: 130 ° С и 1,6 МПа . Конструкция: медный коллектор и змеевики с ребрами-ламелями из алюминия.
Патрубки для подключения теплоносителя (наружняя резьба ¾”) находятся на задней панели агрегата. Наш типоряд включает применение однорядных теплообменник в VOLCANO
VR1 (5-30 кВт), двухрядных теплообменников в VOLCANO VR mini (3-20 кВт) и VOLCANO VR2 (8-50 кВт), трёхрядных теплообменников в VOLCANO VR3 (13-75 кВт).
Агрегат Volcano VR-D не имеет теплообменника, т.к. служит для создания струи и перемешивания воздушных слоев. Volcano VR-D вместо теплообменника имеет элементы рамы.
2.
ОСЕВОЙ ВЕНТИЛЯТОР: максимальная рабочая температура 60°C, номинальное напряжение 230В/50Гц. Степень защиты электродвигателя переменного тока (АС) - IP54 ,
класс изоляции F; степень защиты для электродвигателя постоянного тока (EC) - IP44. Воздушный поток формируется осевым вентилятором, оснащенным защитной решеткой.
Аэродинамически эффективная форма лопастей вентилятора и высококачественные подшипники обеспечивают низний уровень шума. Высокая мощность двигателя позволяет
достичь высокой производительности при низком электропотреблении, с сохранением полного регулирования воздушного потока. Конструкция корпуса агрегата способствует
снижению уровня шума, что позволяет использовать оборудование в помещениях с повышенными акустическими требованиями.
3.
КОНСТРУКЦИЯ: состоит из корпуса и передней панели, изготовленных из вспененного полипропилена (V20 (MINI), V25, V45) и полиэтилена с добавлением талька (VR1, VR2, VR-D)
который допускает эксплуатацию оборудования с температурами нагревающей среды до 130°C). Цветные боковые панели позволяют подобрать цвет устройства в соответствии с
интерьером.
4.
НАПРАВЛЯЮЩИЕ ЖАЛЮЗИ: дают возможность направления струи тёплого воздуха в 4 позициях. Оптимальная дальность и направление струи воздуха достигается при помощи
специального профиля лопаток.
5.
МОНТАЖНАЯ КОНСОЛЬ (КРОНШТЕЙН): дополнительный элемент, легкая эргономичная конструкция, позволяющая поворачивать агрегат в горизонтальной плоскости на угол
-60°÷0÷60°, что позволяет направлять поток воздуха при необходимости в требуемых направлениях.

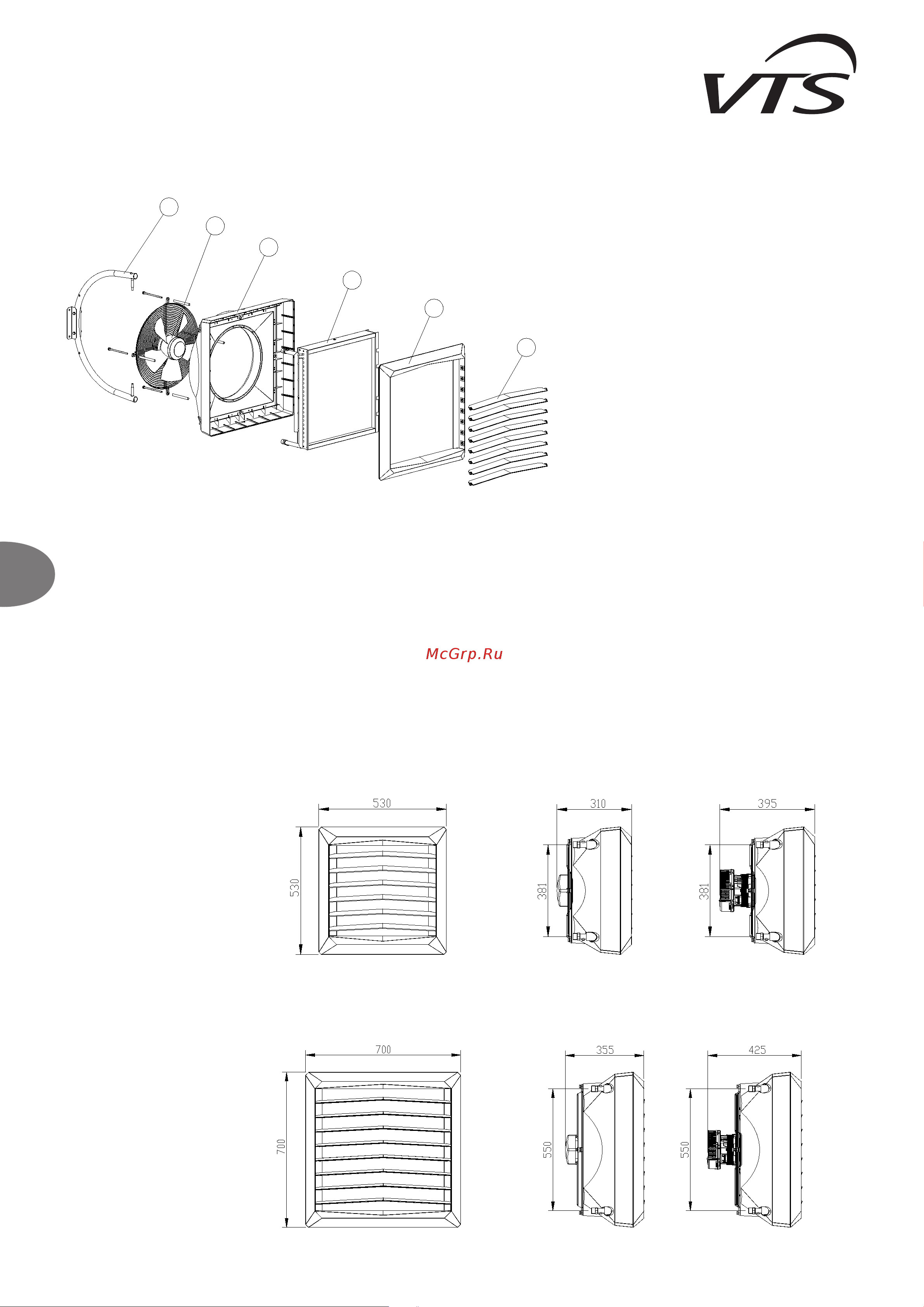

2.4 ОСНОВНЫЕ РАЗМЕРЫ (VOLCANO VR mini, VR1, VR2, VR3, VR-D)
1
2
3
4
5
3
1.ТЕПЛООБМЕННИК;
2. ОСЕВОЙ ВЕНТИЛЯТОР;
3. КОРПУС;
4. НАПРАВЛЯЮЩИЕ ЖАЛЮЗИ;
5. ОБРАЗЕЦ МОНТАЖНОЙ КОНСОЛИ
(ДОПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ);
VOLCANO VR Mini
AC EC
VOLCANO VR1, VR2, VR3, VR-D
AC EC
6
VOLCANO VR Mini
VOLCANO VR1
VOLCANO VR2
VOLCANO VR3
VOLCANO VR-D
3. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
T
z
температура воды на входе; T
p
температура воды на выходе; T
p1
температура воздуха на входе; T
p2
температура воздуха на выходе; P
g
тепловая мощность
оборудования; Q
w
расход воды; Q
p
- скорость воздушного потока; Δp гидравлическое сопротивление
Volcano VR Mini
Параметры T
z
/T
p
[°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]
T
p1
[°C]
Q
p
3
/ч]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
0
2100 20.7 29.5 0.92 13.9 17.9 25.4 0.79 10.7 15.1 21.4 0.66 7.9 9.2 13.1 0.4 3.4
1650 18.1 32.6 0.8 10.7 15.6 28.2 0.69 8.3 13.1 23.7 0.58 6.1 8 14.6 0.35 2.6
1100 14.1 38.3 0.63 6.8 12.2 33.2 0.54 5.3 10.3 27.9 0.45 3.9 6.3 17.2 0.28 1.7
5
1650 16.9 35.6 0.75 9.5 16.6 28.6 0.73 9.3 13.7 24.5 0.6 6.6 7.6 16.1 0.34 2.5
2100 19.4 32.6 0.86 12.3 14.5 31.1 0.64 7.2 12 26.6 0.53 5.2 6.8 17.4 0.3 2
1100 13.3 40.9 0.59 6 11.3 35.8 0.5 4.6 9.4 30.5 0.41 3.3 5.4 19.6 0.23 1.3
10
2100 18.1 35.7 0.8 10.8 15.3 31.7 0.67 8 12.4 27.6 0.54 5.5 6.4 19.1 0.28 1.7
1650 15.8 35.5 0.7 8.4 13.3 34.1 0.59 6.2 10.8 29.5 0.47 4.3 5.6 20.1 0.24 1.4
1100 12.4 43.5 0.55 5.3 10.4 38.3 0.46 3.9 8.5 33 0.37 2.8 4.4 21.9 0.19 0.9
15
2100 16.8 38.8 0.74 9.4 13.9 34.8 0.61 6.7 11 30.7 0.48 4.4 4.9 22 0.22 1.1
1650 14.6 41.4 0.65 7.3 12.1 37 0.54 5.2 9.6 32.4 0.42 3.5 4.3 22.8 0.19 0.9
1100 11.5 46.1 0.51 4.6 9.5 40.9 0.42 3.3 7.6 35.5 0.33 2.2 3.3 24.1 0.15 0.5
20
2100 15.5 41.9 0.69 8 12.6 37.9 0.56 5.6 9.7 33.7 0.42 3.5 3.3 24.7 0.14 0.5
1650 13.5 44.3 0.6 6.2 11 39.8 0.48 4.3 8.4 35.2 0.37 2.7 2.8 25.1 0.12 0.4
1100 10.6 48.6 0.47 4 8.6 43.4 0.38 2.8 6.6 38 0.29 1.8 1.9 25.2 0.08 0.2
T
z
температура воды на входе; T
p
температура воды на выходе; T
p1
температура воздуха на входе; T
p2
температура воздуха на выходе; P
g
тепловая мощность
оборудования; Q
w
расход воды; Q
p
- скорость воздушного потока; Δp гидравлическое сопротивление
Volcano VR1
Параметры T
z
/T
p
[°C]
90/70 [°C] 80/60 [°C] 70/50 [°C] 50/30 [°C]
T
p1
[°C]
Q
p
3
/ч]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
P
g
[кВт]
T
p2
[°C]
Q
w
3
/ч]
Δp
[кПа]
0
5300 29.9 16.8 1.33 26 25.8 14.5 1.14 20 21.7 12.2 0.95 14.6 13.2 7.5 0.58 6.2
3900 25.4 19.4 1.12 19.1 21.9 16.7 0.97 14.7 18.4 14.1 0.81 10.8 11.3 8.6 0.49 4.6
2800 21.2 22.6 0.94 13.6 18.3 19.5 0.81 10.5 15.4 16.4 0.68 7.8 9.4 10.1 0.41 3.3
5
5300 28 20.8 1.24 23 23.9 18.4 1.05 17.3 19.7 16.1 0.87 12.3 11.3 11.3 0.49 4.6
3900 23.8 23.2 1.05 16.9 20.3 20.5 0.9 12.8 16.8 17.8 0.74 9.1 9.6 12.3 0.42 3.4
2800 19.9 26.2 0.88 12.1 16.9 23.1 0.75 9.1 14 19.9 0.62 6.6 8 13.6 0.35 2.5
10
5300 26.1 24.7 1.16 20.2 22 22.4 0.97 14.8 17.8 20 0.78 10.2 9.2 15.2 0.4 3.2
3900 22.2 27 0.98 14.9 18.7 24.3 0.82 10.9 15.1 21.6 0.66 7.6 7.9 16 0.34 2.4
2800 18.5 29.7 0.82 10.6 15.6 26.6 0.69 7.8 12.7 23.5 0.56 5.4 6.6 17 0.29 1.8
15
5300 24.2 28.6 1.07 17.5 20 26.3 0.88 12.5 15.8 23.9 0.7 8.2 7.2 19 0.31 2
3900 20.5 30.7 0.91 12.9 17 28 0.75 9.2 13.5 25.3 0.59 6.1 6.1 19.7 0.27 1.5
2800 17.2 33.3 0.76 9.2 14.2 30.2 0.63 6.6 11.3 27 0.5 4.4 5.1 20.4 0.22 1.1
20
5300 22.2 32.5 0.99 15 18.1 30.2 0.8 10.3 13.8 27.8 0.61 6.4 5 22.8 0.22 1.1
3900 18.9 34.5 0.84 11.1 15.4 31.8 0.68 7.6 11.8 29 0.52 4.8 4.2 23.2 0.18 0.8
2800 15.8 36.8 0.7 7.9 12.9 33.7 0.57 5.5 9.9 30.5 0.43 3.5 3.5 23.7 0.15 0.6
* Исходные условия: объем помещения 1500 м³, измерения проведены на расстоянии 5 метров.
** Потребляемая электрическая мощность двигателем EC указана в таблице
