Паспорт LF32-05________________________________________________________________________________________

Стр.2__________________________________________________________________________________________________

1. Назначение.

Реле перепада давления воздуха контролирует разность давлений в системах вентиляции и

кондиционирования воздуха. Реле предназначено для контроля состояния воздушных фильтров,

теплообменников и вентиляторов.

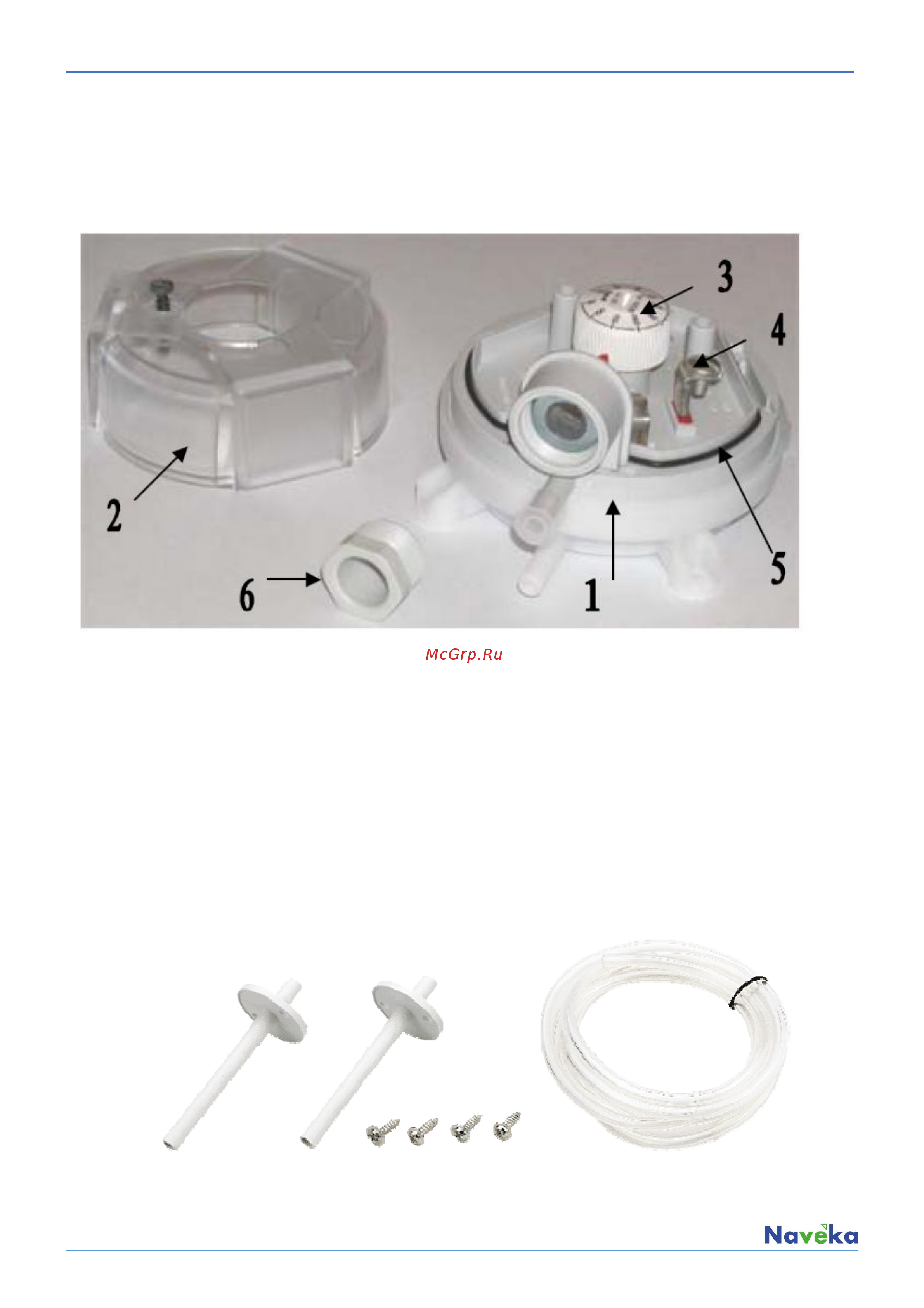

2. Состав.

Реле давления состоит:

1. Пластиковый корпус, в состав которого входят: силиконовая диафрагма (резина,

без ABS);

2. Пластиковая крышка;

3. Ручка настройки уставки;

4. Контактная группа с винтовыми клеммами ножевого типа;

5. Резиновое уплотнение;

6. Пластиковый сальник.

К реле дополнительно прилагается:

- Два пластиковых штуцера для отбора давления;

- Четыре винта крепления;

- ПВХ трубка (∅ 5,0 мм, длина 2 метра);
