________________________________________________________________________________________Паспорт LF32-05

__________________________________________________________________________________________________Стр.7

8. Электрические подключения.

Монтаж и подключение должны выполняться только опытным персоналом и в соответствии с

настоящей инструкцией по монтажу!

При работе необходимо соблюдать требования безопасности, указанные в ПУЭ и ПТБ.

Перед подключением убедитесь, что на подводящем кабеле отсутствует напряжение.

Для подключения применяется трехжильный кабель.

Сальник реле давления предназначен для крепления подводящего провода с наружным

диаметром от 7 мм до 10 мм. При использовании подводящего кабеля с другим диаметром

охвата сальник не обеспечит надежного крепления.

При использовании кабеля с внешним диаметром 10 мм необходимо удалить внутреннюю часть

уплотнения.

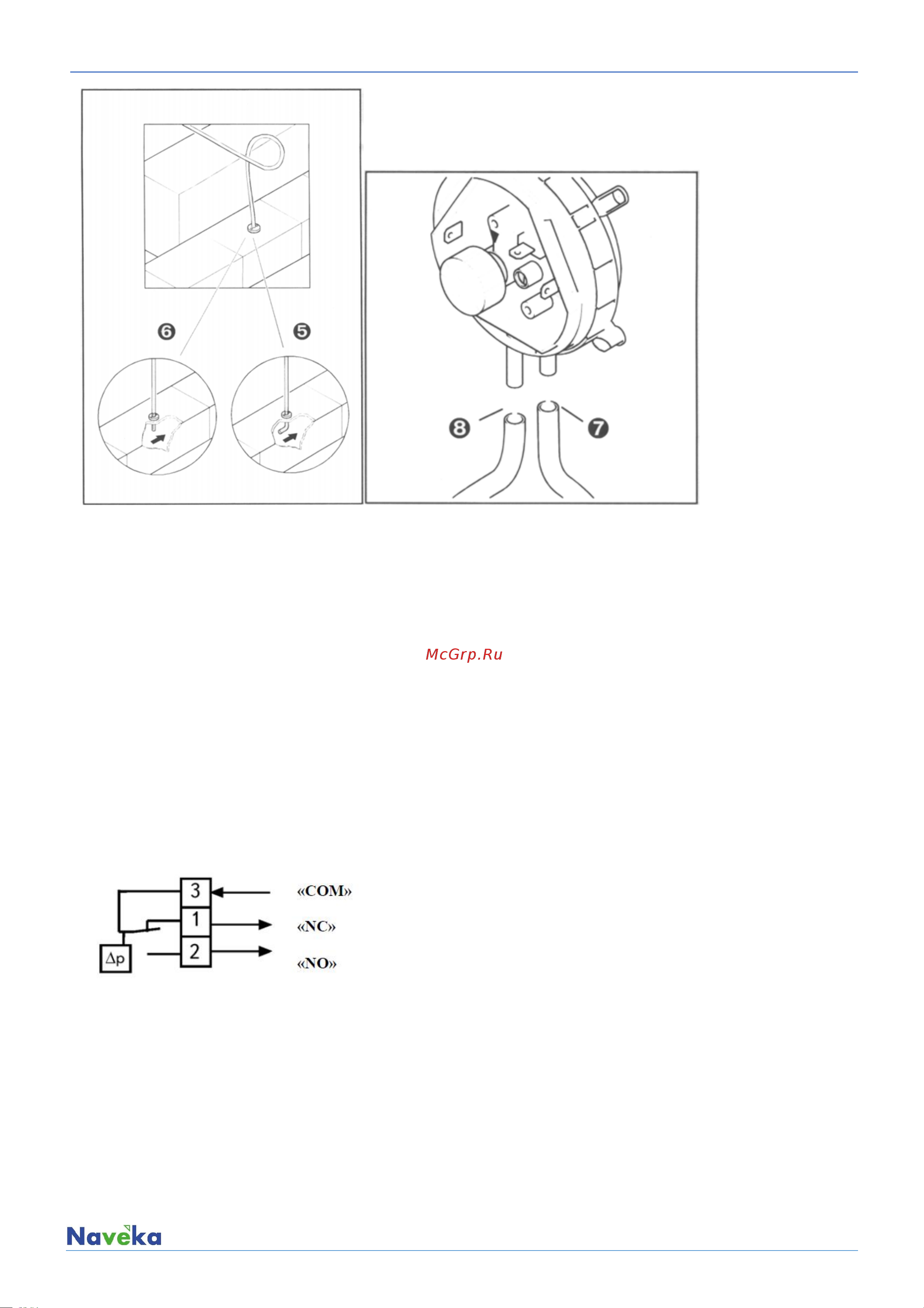

Реле давления содержит группу контактов:

1 – нормально закрытый контакт (NC);

2 – нормально открытый контакт (NO);

3 – общий контакт (COM).

Если перепад давления ниже установленного значения контакт находится в исходном состояние

«1». При превышении перепада давления происходит переключение контакта из положение «1» в

положение «2».

В системе автоматики устанавливается плавкий предохранитель «F» (3) для защиты по току

группы контактов.

Максимальный ток для:

- омической нагрузки (Uком=~250В): 1,5 А;

- индуктивной нагрузки (Uком=~250В): 0,4 А;

- цепей управления (Uком=~24В): 0,1 А.

Для подключения кабеля используйте:
