0458-726-1821-A
15
pyccкий
6 Сборка мотокосы
Отрегулировать двуручную рукоятку, @ 7.5.
Проверить элементы управления, @ 10.1.
Если во время проверки органов управления
3 красных светодиода на аккумуляторе мигают
вынуть штекер кабеля питания из гнезда и
обратиться к дилеру STIHL.
Мотокоса неисправна.
Если указанные работы выполнить невозможно: не
использовать мотокосу и обратиться к дилеру STIHL.

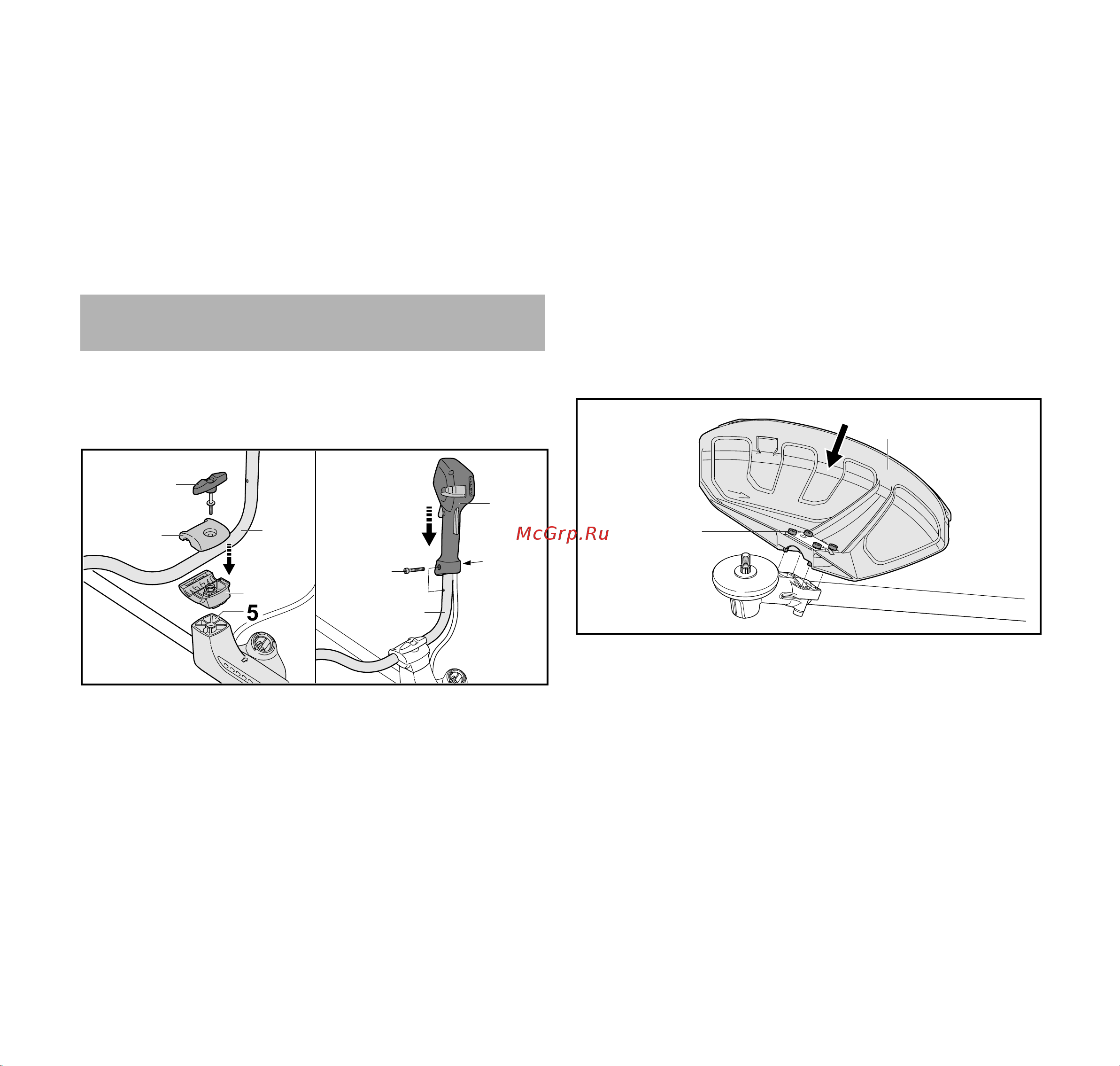

6.1 Монтаж двуручной рукоятки
Выключить мотокосу и вынуть штекер кабеля питания
из гнезда.
Выкрутить верстачный винт (1).
Снять верхний хомут (2).
Вставить трубчатую рукоятку (3) в нижний хомут (4).
Установить верхний хомут (2).
Закрутить верстачный винт (1).
Повернуть вверх трубчатую рукоятку (3).
Затянуть верстачный винт (1).
Вывернуть винт (6).
Установить рукоятку управления (7) на трубчатую
рукоятку (3) так, чтобы отверстие рукоятки управления
совпало с отверстием трубчатой рукоятки и чтобы
рычаг переключения был обращен в направлении
корпуса редуктора.
Вставить гайку (7).
Ввернуть и затянуть винт (6).
Снимать двуручную рукоятку не требуется.
6.2 Монтаж и демонтаж защиты
6.2.1 Монтаж защиты
Выключить мотокосу и вынуть штекер кабеля питания
из гнезда.
Защиту (1) задвинуть до упора в направляющие на
корпусе редуктора.
►Ввернуть и прочно затянуть винты (2).
6.2.2 Демонтаж защиты
Выключить мотокосу и вынуть штекер кабеля питания
из гнезда.
6 Сборка мотокосы
0000-GXX-3026-A0
1
2
3
4
6
7
8
3
1
2
0000-GXX-3027-A0
