Инструкция по применению
1. Держите ключ в руке так, чтобы хорошо видеть основную вертикальную шкалу
со стрелкой. Разблокируйте рифленую рукоятку, повернув стопорную гайку
против часовой стрелки до упора.
2. Установите требуемый момент затяжки по шкале, поворачивая рукоятку.
Например, 12 Нм.
• Поворачивайте рукоятку до тех пор, пока нулевая отметка на круговой шкале
не совместится с вертикальной линией 11 Нм. на основной шкале. Это будет
соответствовать 11 Нм. (рис. 1).
• Поворачивайте рукоятку по часовой стрелке до тех пор, пока отметка 1 Нм
на круговой шкале не совместится с вертикальной линией на основной
шкале.
• Зафиксируйте выставленное значение, заблокировав рукоятку поворотом
стопорной гайки по часовой стрелке. Теперь момент затяжки будет
составлять 12 Нм (рис. 2).
3. Установите на прямоугольный хвостовик соответствующую сменную головку
или насадку и приложите ключ к гайке или болту. Закручивайте резьбовое
соединение, пока не услышите и/или не почувствуете характерный щелчок.
При снятии ручного давления ключ автоматически сбрасывается.
Не допускается продолжение затяжки после щелчка. С повышенным
вниманием следите за щелчком, когда работаете с низким моментом затяжки.
Осторожно
1. Если динамометрический ключ
не использовался некоторое время,
рекомендуется сначала выставить низкий
момент затяжки. Это позволит заводской
смазке равномерно распределиться по всему
механизму ключа.
2. Если ключ не используется, рекомендуется
хранить его, предварительно установив
на шкале минимальное значение момента
затяжки.
3. Не поворачивайте рукоятку ниже
минимального значения.
4. Нельзя продолжать затяжку после достижения
требуемого момента затяжки (после щелчка).
При снятии ручного давления ключ
автоматически сбрасывается. Попытка
повернуть рукоятку после сброса ключа
приведет к повреждению закручиваемой
детали из-за прикладывания к ней большего
усилия.
5. Ключ рассчитан на работу при интенсивных
нагрузках. Но поскольку это еще прецизионный
измерительный инструмент, обращаться с ним
нужно соответствующим образом.
6. Для ухода за ключом достаточно его протирать.
Не погружайте его ни в какие очистители.
Это может повлиять на свойства заводской
смазки внутри механизма ключа.
7. Ключ был откалиброван и испытан на заводе.
Его точность составляет ±4%.
Это прецизионный измерительный
инструмент. Калибровка и техническое
обслуживание должны проводиться
пользователем регулярно.
Внимание!
Настраивать момент затяжки на ключе необходимо всегда
от меньшего значения к большему.
Пожалуйста, убедитесь, что сменная насадка
и закручиваемый болт или гайка могут выдержать усилие,
выставленное на шкале ключа. В противном случае
это может привести к их повреждению.

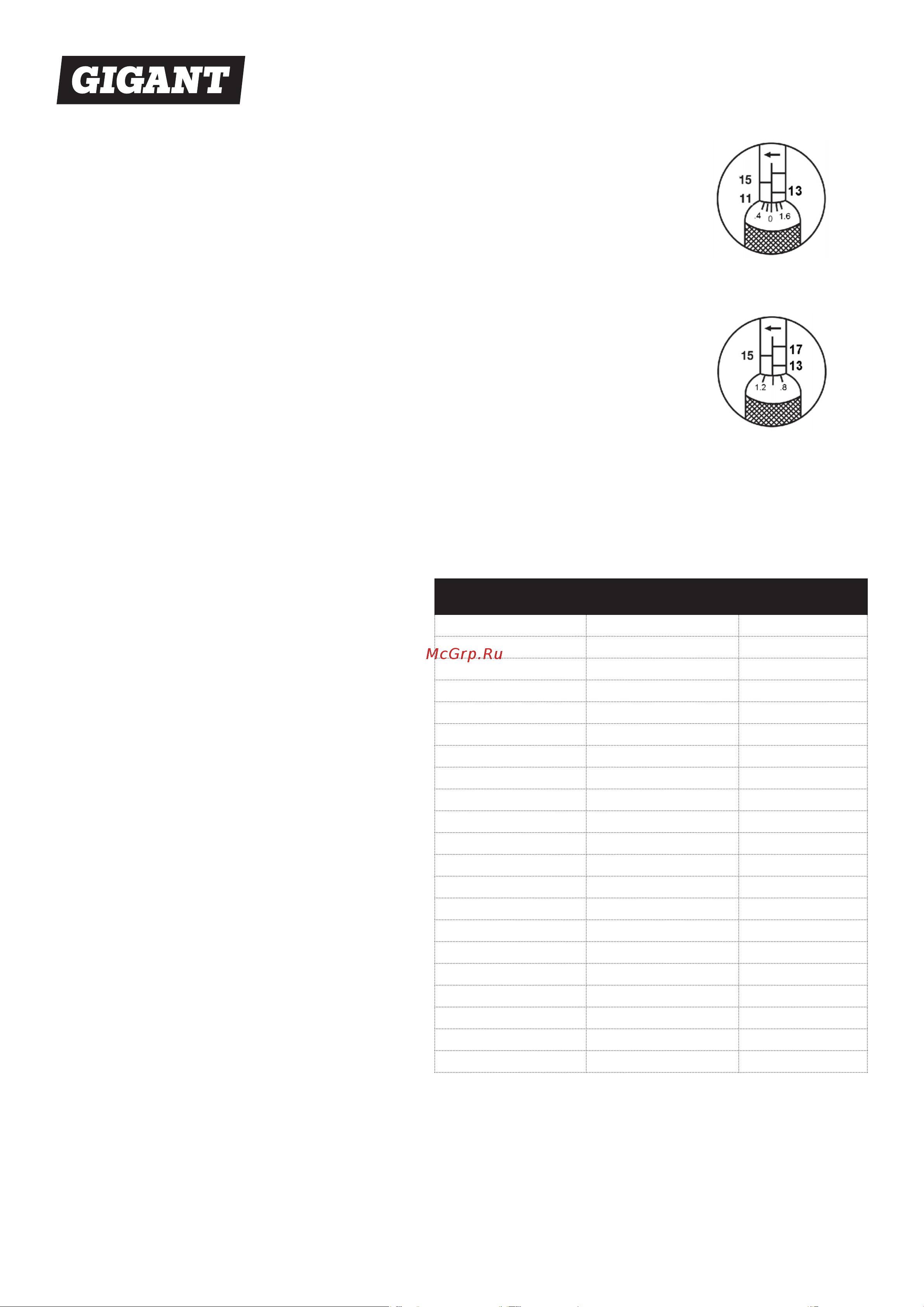

Рис. 1. Момент
затяжки 11 Нм
Рис. 2. Момент
затяжки 12 Нм
Динамометрический ключ 1/4”
5-25 Нм TW-6
Перевести из В Умножить на
ун.-силы-дюйм фунт-силы-дюйм 0,0625
фунт-силы-дюйм ун.-силы-дюйм 16
фунт-силы-дюйм кгс-см 1,1519
фунт-силы-дюйм фунт-силы-фут 0,083333
фунт-силы-дюйм кгс-м 0,011519
фунт-силы-дюйм Н-м 0,1130
фунт-силы-дюйм дН-м 1,130
фунт-силы-фут Н-м 1,356
фунт-силы-фут кгс-м 0,1382
фунт-силы-фут фунт-силы-дюйм 12
Н-м дН-м 10
Н-м кгс-см 10,20
Н-м кгс-м 0,10197
Н-м фунт-силы-дюйм 8,8507
Н-м фунт-силы-фут 0,73756
дН-м фунт-силы-дюйм 0,885
дН-м Н-м 0,100
кгс-см фунт-силы-дюйм 0,8681
кгс-см Н-м 0,09807
кгс-м фунт-силы-фут 7,233
кгс-м Н-м 9,807
